HG 3-Loch Waschtischarm.Axor Citterio Wand Fertigset kurz m.Kreuzgriffen chrom

11800700100 #1
11800700100 #111800700100 #211800700100 #311800700100 #4
Artikelnummer
11800700100
Werksnummer
39313000
Bestell-Code
HG39313
Modell
39313XXX
Zolltarifnummer
84818011

AXOR Citterio 3-Loch Waschtischarmatur Unterputz für Wandmontage mit Auslauf 162 mm, Kreuzgriffen und Rosetten, Chrom

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
besteht aus: 3-Loch Waschtischarmatur Unterputz für Wandmontage, Ablaufgarnitur
Ausladung: 162 mm
Griffvariante: Kreuzgriff
Strahlart: Normalstrahl
maximale Durchflussmenge bei 3 bar: 5 l/min
Keramikventile heiß/ kalt 180°
für Durchlauferhitzer geeignet
unverschließbare Ablaufgarnitur
Anschlussart: Grundkörper
Anschlussgröße: DN15
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Spezifikationen
Niederdruckausführung
Nein
Akzentfarbe
sonstige
Anschlussmaß Zufuhr
sonstige
Grundfarbe
Chrom
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Nein
Oberflächenbehandlung
poliert
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
0 mm
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
162 mm
Mit Kupplungen
Nein
Volumenstromklasse
A
Mit Rosetten/Abdeckplatte
Ja
Aufbauhöhe gesamt
79 mm
Oberfläche
verchromt
Modeltyp
39313XXX
Serie
AXOR Citterio
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4011097400648_39313000.pdf (1.6 MB)
InstallationshinweiseHansgrohe_4011097400648_argh0205_pdf.pdf (1.9 MB)
InstallationshinweiseHansgrohe_4011097400648_argh0313_pdf.pdf (1.8 MB)
ZulassungHansgrohe_4011097400648_zul_9600018153_00_iz1_pdf.pdf (709 kB)
ZulassungHansgrohe_4011097400648_zul_9600019254_00_iz1_pdf.pdf (144 kB)
PflegeanleitungHansgrohe_4011097400648_Reinigungsempfehlung_Hansgrohe.pdf (251 kB)
UBA-PositivlisteHansgrohe_4011097400648_zul_9600027945_00_iz1_pdf.pdf (712 kB)

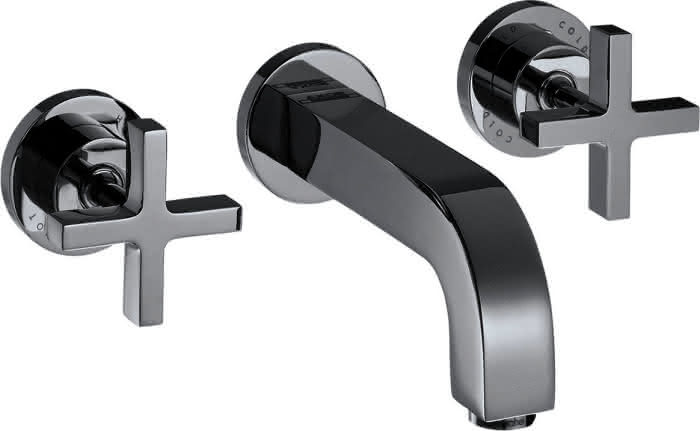

Fotorealistisches Farb-BildHansgrohe_4011097400648_apb01506_tif.jpg (138 kB)
Fotorealistisches Farb-BildHansgrohe_4011097400648_apb01506_tif.tif (1.3 MB)

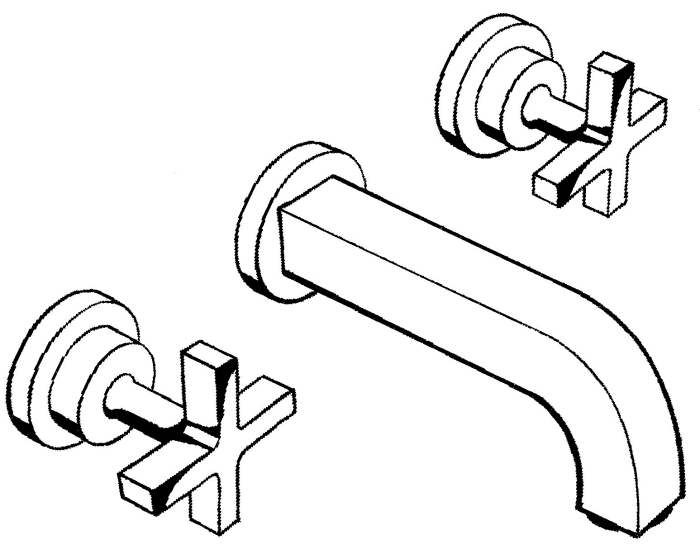

Unvermaßte StrichzeichnungHansgrohe_4011097400648_azb00026_tif.jpg (188 kB)

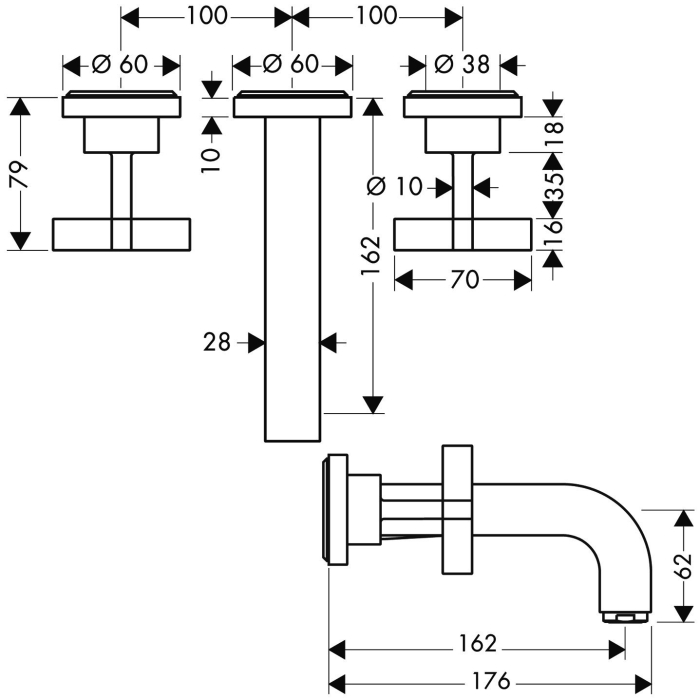

Vermaßte StrichzeichnungHansgrohe_4011097400648_ama00264_tif.jpg (103 kB)
