HG Waschtischmischer 160 Axor Citterio mit Hebelgriff ohne Ablaufgarnitur BBC

99902073817 #1
99902073817 #199902073817 #299902073817 #3
Artikelnummer
99902073817
Werksnummer
39024340
Bestell-Code
HG39024340
Modell
39024XXX
Montagezeit (Bürgerle)
30 Min
Zolltarifnummer
84818011

AXOR Citterio Einhebel-Waschtischmischer 160 mit Hebelgriff und Ablaufgarnitur, Brushed Black Chrome

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
besteht aus: Einhebel-Waschtischmischer, Ablaufgarnitur
ComfortZone: 160
Ausladung: 143 mm
Auslaufhöhe: 156 mm
Griffvariante: Hebelgriff
Strahlart: Laminarstrahl
schwenkbarer Strahlformer
maximale Durchflussmenge bei 3 bar: 5 l/min
Keramikmischsystem
für Durchlauferhitzer geeignet
unverschließbare Ablaufgarnitur
Anschlussart: G 3/8 Anschlussschläuche
Anschlussgröße: DN15
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Spezifikationen
Anzahl der Armaturenlöcher
1-löchig
Niederdruckausführung
Nein
Akzentfarbe
sonstige
Anschlussmaß Zufuhr
3/8" (10)
Grundfarbe
schwarz
Mittenabstand
143
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Nein
Oberflächenbehandlung
gebürstet
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
160 mm
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
143 mm
Mit Kupplungen
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Nein
Aufbauhöhe gesamt
210 mm
Oberfläche
sonstige
Modeltyp
39024XXX
Serie
AXOR Citterio
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625373026_39024340.pdf (1 MB)
InstallationshinweiseHansgrohe_4059625373026_argh1199_pdf.pdf (2 MB)
ZulassungHansgrohe_4059625373026_zul_9600012555_00_iz1_pdf.pdf (285 kB)
ZulassungHansgrohe_4059625373026_zul_9600012997_00_iz1_pdf.pdf (115 kB)
UBA-PositivlisteHansgrohe_4059625373026_zul_9600027945_00_iz1_pdf.pdf (712 kB)

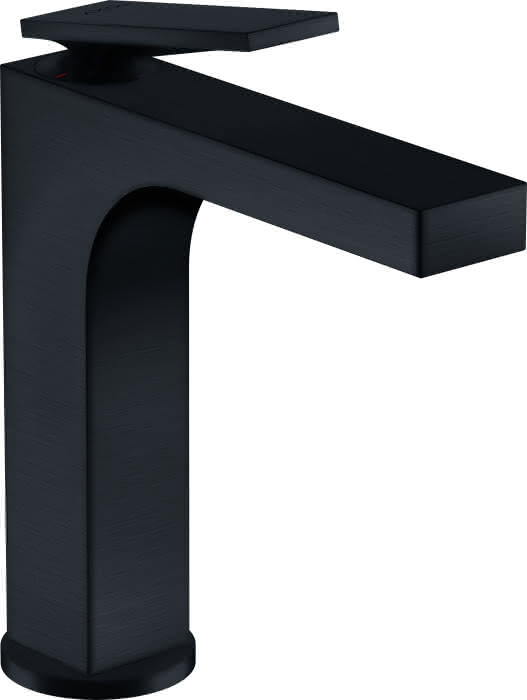

Fotorealistisches Farb-BildHansgrohe_4059625373026_apr05161_tif.jpg (7.2 MB)
Fotorealistisches Farb-BildHansgrohe_4059625373026_apr05161_tif.tif (9.1 MB)

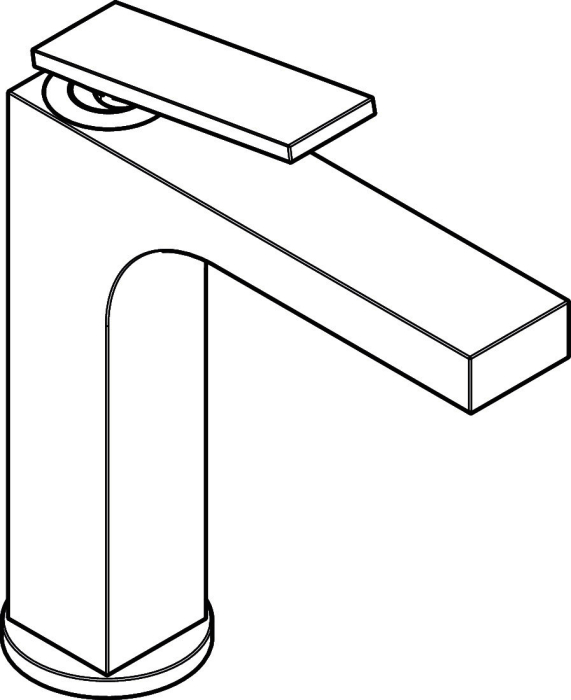

Unvermaßte StrichzeichnungHansgrohe_4059625373026_azg12442_eps.jpg (82 kB)

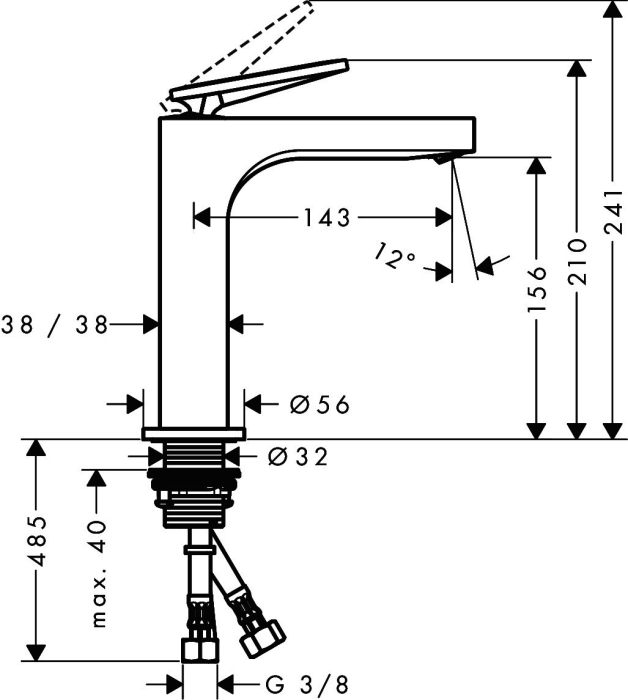

Vermaßte StrichzeichnungHansgrohe_4059625373026_amg00666_eps.jpg (100 kB)
