HG Waschtischmischer 160 Axor Citterio mit Hebelgriff ohne Ablaufgarnitur BN

99902074119 #1
99902074119 #199902074119 #299902074119 #3
Artikelnummer
99902074119
Werksnummer
39024820
Bestell-Code
HG39024820
Modell
39024XXX
Zolltarifnummer
84818011

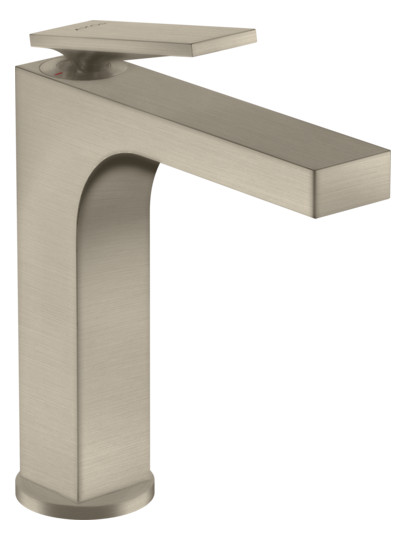

AXOR Citterio Einhebel-Waschtischmischer 160 mit Hebelgriff und Ablaufgarnitur, Brushed Nickel

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Oft zusammen gekauft
HG Ablaufventil Push-Open Axor DN32 BN mit ÜberlauflochHG Ablaufventil Push-Open Axor DN32 BN mit Überlaufloch
Beschreibung
Allgemein
Verwendungshinweis
besteht aus: Einhebel-Waschtischmischer, Ablaufgarnitur
ComfortZone: 160

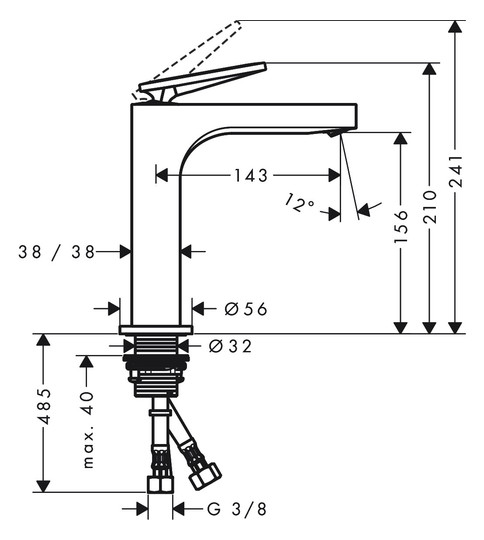

Ausladung: 143 mm
Auslaufhöhe: 156 mm
Griffvariante: Hebelgriff
Strahlart: Laminarstrahl
schwenkbarer Strahlformer
maximale Durchflussmenge bei 3 bar: 5 l/min
Keramikmischsystem
für Durchlauferhitzer geeignet
unverschließbare Ablaufgarnitur
Anschlussart: G 3/8 Anschlussschläuche
Anschlussgröße: DN15
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Spezifikationen
Anzahl der Armaturenlöcher
1-löchig
Niederdruckausführung
Nein
Anzahl der Griffe
eingriffig
Akzentfarbe
sonstige
Einschließlich Griffe
Ja
Anschlussmaß Zufuhr
3/8" (10)
Grundfarbe
Nickel
Schließmechanismus
Kartusche keramisch
Thermostatisch
Nein
Mittenabstand
0
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Nein
Montageart
Platte/Armaturenloch
Oberflächenbehandlung
gebürstet
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
160 mm
Mit Handbrause
Nein
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
143 mm
Mit Kupplungen
Nein
Versehen mit
Vorrichtung für Ablaufstopfen
Wassersparposition
Nein
Mit Heißwasser-Sparfunktion
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Nein
Aufbauhöhe gesamt
210 mm
Oberfläche
sonstige
Modeltyp
39024XXX
Serie
AXOR Citterio
