SanitärArmaturenWaschtische
Hansgrohe Deutschland Vertriebs GmbH

HG Waschtischmischer 160 Axor Citterio Hebelgr.ohne Ablaufg.Rautenschliff BB

99902074196 #1
99902074196 #199902074196 #299902074196 #3
Artikelnummer
99902074196
Werksnummer
39081950
Bestell-Code
HG39081950
Modell
39081XXX
Montagezeit (Bürgerle)
37 Min
Zolltarifnummer
84818011

AXOR Citterio Einhebel-Waschtischmischer 160 mit Hebelgriff und Ablaufgarnitur - Rautenschliff, Brushed Brass

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
besteht aus: Einhebel-Waschtischmischer, Ablaufgarnitur
ComfortZone: 160
Ausladung: 143 mm
Auslaufhöhe: 156 mm
Griffvariante: Hebelgriff
Strahlart: Laminarstrahl
schwenkbarer Strahlformer
maximale Durchflussmenge bei 3 bar: 5 l/min
Keramikmischsystem
für Durchlauferhitzer geeignet
unverschließbare Ablaufgarnitur
Anschlussart: G 3/8 Anschlussschläuche
Anschlussgröße: DN15
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Spezifikationen
Anzahl der Armaturenlöcher
1-löchig
Niederdruckausführung
Nein
Anzahl der Griffe
eingriffig
Akzentfarbe
sonstige
Einschließlich Griffe
Ja
Anschlussmaß Zufuhr
3/8" (10)
Grundfarbe
Messing
Schließmechanismus
Kartusche keramisch
Thermostatisch
Nein
Mittenabstand
0
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Nein
Montageart
Platte/Armaturenloch
Oberflächenbehandlung
gebürstet
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
160 mm
Mit Handbrause
Nein
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
143 mm
Mit Kupplungen
Nein
Versehen mit
Vorrichtung für Ablaufstopfen
Wassersparposition
Nein
Mit Heißwasser-Sparfunktion
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Nein
Aufbauhöhe gesamt
210 mm
Oberfläche
sonstige
Modeltyp
39081XXX
Serie
AXOR Citterio
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625374436_39081950.pdf (1.1 MB)
InstallationshinweiseHansgrohe_4059625374436_argh1199_pdf.pdf (2 MB)
ZulassungHansgrohe_4059625374436_zul_9600012555_00_iz1_pdf.pdf (285 kB)
ZulassungHansgrohe_4059625374436_zul_9600012997_00_iz1_pdf.pdf (115 kB)
UBA-PositivlisteHansgrohe_4059625374436_zul_9600027945_00_iz1_pdf.pdf (712 kB)

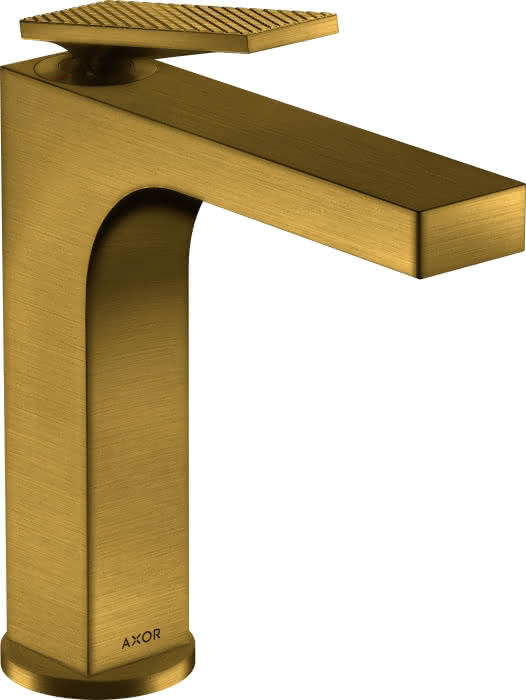

Fotorealistisches Farb-BildHansgrohe_4059625374436_apr05817_tif.jpg (1.1 MB)
Fotorealistisches Farb-BildHansgrohe_4059625374436_apr05817_tif.tif (11.1 MB)

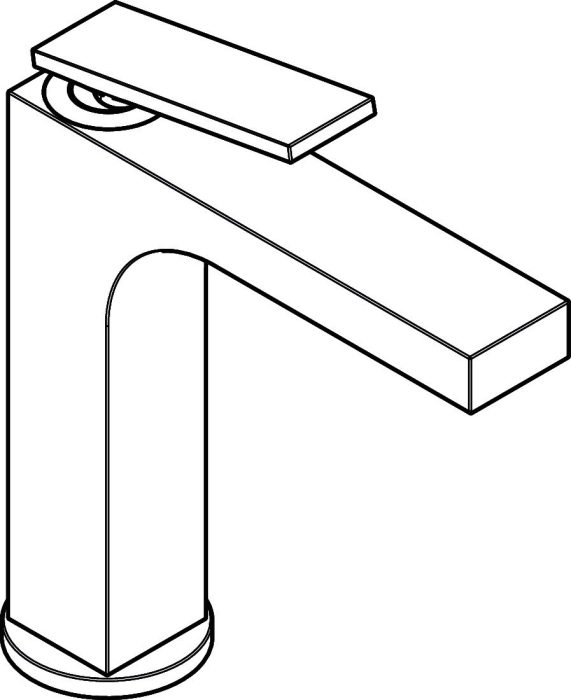

Unvermaßte StrichzeichnungHansgrohe_4059625374436_azg12442_eps.jpg (82 kB)

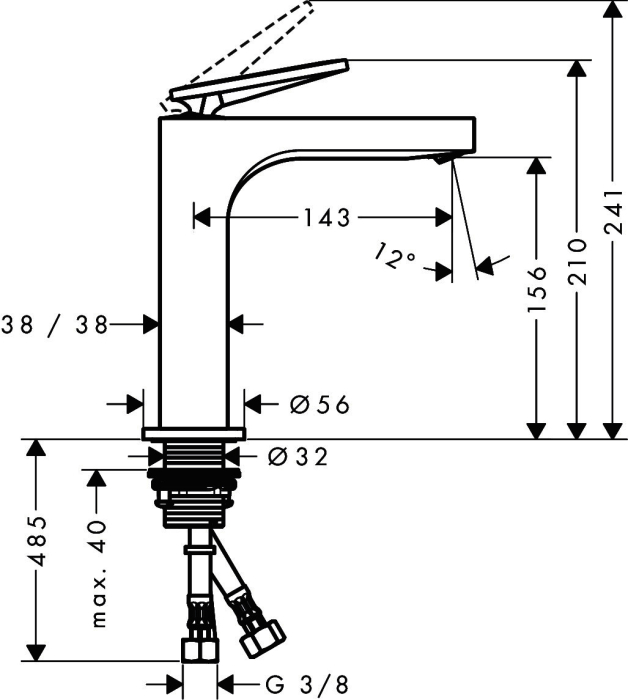

Vermaßte StrichzeichnungHansgrohe_4059625374436_amg00666_eps.jpg (100 kB)
CAD 3D-DatenHansgrohe_4059625374436_6pr_1000200464_aa_6pr_stp.stp (4.7 MB)
CAD 3D-DatenHansgrohe_4059625374436_sanitary_other-sanitary_axor_39081xxx-axor-citterio-single-lever-basi_3ds.3ds (110 kB)
CAD 3D-DatenHansgrohe_4059625374436_sanitary_other-sanitary_axor_39081xxx-axor-citterio-single-lever-basi_fbx.fbx (130 kB)
CAD 3D-DatenHansgrohe_4059625374436_sanitary_other-sanitary_axor_39081xxx-axor-citterio-single-lever-basi_gsm.gsm (0.9 MB)
CAD 3D-DatenHansgrohe_4059625374436_sanitary_other-sanitary_axor_39081xxx-axor-citterio-single-lever-basi_ifc.ifc (615 kB)
CAD 3D-DatenHansgrohe_4059625374436_sanitary_other-sanitary_axor_39081xxx-axor-citterio-single-lever-basi_rfa.rfa (1.3 MB)
CAD 3D-DatenHansgrohe_4059625374436_sanitary_other-sanitary_axor_39081xxx-axor-citterio-single-lever-basi_skp.skp (567 kB)
CAD 3D-DatenHansgrohe_4059625374436_sanitary_other-sanitary_axor_39081xxx-axor-citterio-single-lever-basi_stl.stl (179 kB)
CAD 3D-DatenHansgrohe_4059625374436_sanitary_other-sanitary_axor_39081xxx-axor-citterio-single-lever-basi_zip.zip (82 kB)
CAD 3D-DatenHansgrohe_4059625374436_sanitary_taps_mixers_axor_39081xxx-axor-citterio-single-lever-basin-mixer-160-with-lever-handle-and-waste-set-rhombic-cut_2d_dwg.dwg (252 kB)
CAD 3D-DatenHansgrohe_4059625374436_sanitary_taps_mixers_axor_39081xxx-axor-citterio-single-lever-basin-mixer-160-with-lever-handle-and-waste-set-rhombic-cut_dwg.dwg (1.8 MB)
CAD 3D-DatenHansgrohe_4059625374436_hcr26802_dwg.dwg (864 kB)
Deeplink Herstellerseite
Serie AXOR Citterio
