SanitärArmaturenWaschtische
Hansgrohe Deutschland Vertriebs GmbH

HG Waschtischmischer 160 Axor Citterio mit Hebelgriff und Zugstange chrom

99902073590 #1
99902073590 #199902073590 #299902073590 #399902073590 #4
Artikelnummer
99902073590
Werksnummer
39023000
Bestell-Code
HG39023000
Modell
39023XXX
Montagezeit (Bürgerle)
45 Min
Zolltarifnummer
84818011

AXOR Citterio Einhebel-Waschtischmischer 160 mit Hebelgriff und Zugstangen-Ablaufgarnitur, Chrom

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
besteht aus: Einhebel-Waschtischmischer, Ablaufgarnitur
ComfortZone: 160
Ausladung: 143 mm
Auslaufhöhe: 156 mm
Griffvariante: Hebelgriff
Strahlart: Laminarstrahl
schwenkbarer Strahlformer
maximale Durchflussmenge bei 3 bar: 5 l/min
Keramikmischsystem
für Durchlauferhitzer geeignet
Zugstangen-Ablaufgarnitur G 11/4
Anschlussart: G 3/8 Anschlussschläuche
Anschlussgröße: DN15
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Spezifikationen
Anzahl der Armaturenlöcher
1-löchig
Niederdruckausführung
Nein
Akzentfarbe
sonstige
Anschlussmaß Zufuhr
3/8" (10)
Grundfarbe
Chrom
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Nein
Oberflächenbehandlung
poliert
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
160 mm
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
143 mm
Mit Kupplungen
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Nein
Aufbauhöhe gesamt
210 mm
Oberfläche
verchromt
Modeltyp
39023XXX
Serie
AXOR Citterio
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625329276_39023000.pdf (1.5 MB)
InstallationshinweiseHansgrohe_4059625329276_argh1199_pdf.pdf (2 MB)
ZulassungHansgrohe_4059625329276_zul_9600012555_00_iz1_pdf.pdf (285 kB)
ZulassungHansgrohe_4059625329276_zul_9600012997_00_iz1_pdf.pdf (115 kB)
UBA-PositivlisteHansgrohe_4059625329276_zul_9600027945_00_iz1_pdf.pdf (712 kB)

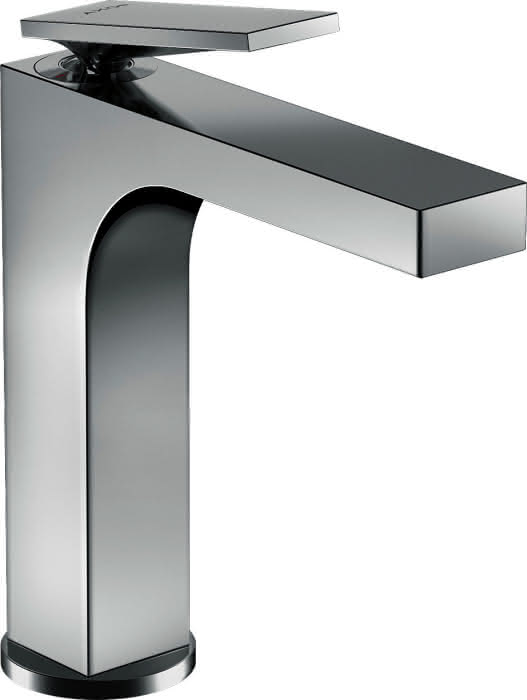

Fotorealistisches Farb-BildHansgrohe_4059625329276_apr05153_tif.jpg (118 kB)
Fotorealistisches Farb-BildHansgrohe_4059625329276_apr05153_tif.tif (3.1 MB)

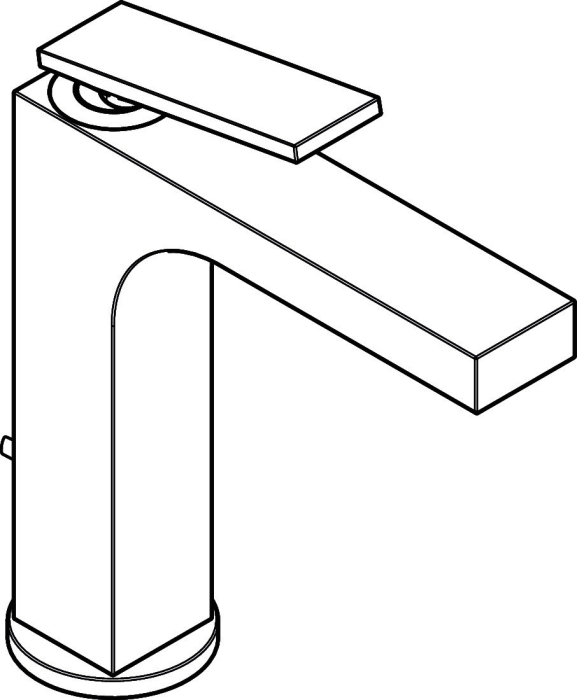

Unvermaßte StrichzeichnungHansgrohe_4059625329276_azg12441_eps.jpg (84 kB)

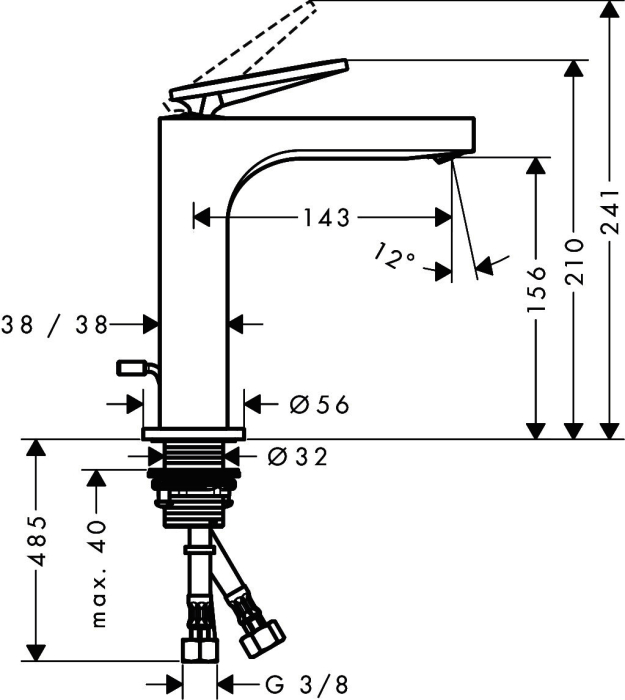

Vermaßte StrichzeichnungHansgrohe_4059625329276_amg00665_eps.jpg (100 kB)
CAD 3D-DatenHansgrohe_4059625329276_6pr_1000200012_aa_6pr_stp.stp (2.6 MB)
CAD 3D-DatenHansgrohe_4059625329276_sanitary_other-sanitary_axor_39023xxx-axor-citterio-single-lever-basi_3ds.3ds (59 kB)
CAD 3D-DatenHansgrohe_4059625329276_sanitary_other-sanitary_axor_39023xxx-axor-citterio-single-lever-basi_fbx.fbx (109 kB)
CAD 3D-DatenHansgrohe_4059625329276_sanitary_other-sanitary_axor_39023xxx-axor-citterio-single-lever-basi_gsm.gsm (680 kB)
CAD 3D-DatenHansgrohe_4059625329276_sanitary_other-sanitary_axor_39023xxx-axor-citterio-single-lever-basi_ifc.ifc (402 kB)
CAD 3D-DatenHansgrohe_4059625329276_sanitary_other-sanitary_axor_39023xxx-axor-citterio-single-lever-basi_rfa.rfa (1 MB)
CAD 3D-DatenHansgrohe_4059625329276_sanitary_other-sanitary_axor_39023xxx-axor-citterio-single-lever-basi_skp.skp (418 kB)
CAD 3D-DatenHansgrohe_4059625329276_sanitary_other-sanitary_axor_39023xxx-axor-citterio-single-lever-basi_stl.stl (117 kB)
CAD 3D-DatenHansgrohe_4059625329276_sanitary_other-sanitary_axor_39023xxx-axor-citterio-single-lever-basi_zip.zip (56 kB)
CAD 3D-DatenHansgrohe_4059625329276_sanitary_taps_mixers_axor_39023xxx-axor-citterio-single-lever-basin-mixer-160-with-lever-handle-and-pop-up-waste-set_2d_dwg.dwg (143 kB)
CAD 3D-DatenHansgrohe_4059625329276_sanitary_taps_mixers_axor_39023xxx-axor-citterio-single-lever-basin-mixer-160-with-lever-handle-and-pop-up-waste-set_dwg.dwg (437 kB)
CAD 3D-DatenHansgrohe_4059625329276_hcr26729_dwg.dwg (718 kB)
CAD 3D-DatenHansgrohe_4059625329276_hcr26733_rfa.rfa (196 Byte)
Zusatzdokumente UBAzul_9600023429_00_iz1_2_pdf.pdf (216.86 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_3_pdf.pdf (225.13 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_4_pdf.pdf (33.18 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_5_pdf.pdf (217.21 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_6_pdf.pdf (225.51 kB)
Zusatzdokumente UBAzul_9600023429_00_iz1_pdf.pdf (32.71 kB)
Serie AXOR Citterio
