SanitärArmaturenWaschtische
Hansgrohe Deutschland Vertriebs GmbH

HG Waschtischmischer 90 Axor Citterio f.Handwaschbecken m.Zugst.u.Hebelgr.BN

99902073506 #1
99902073506 #199902073506 #299902073506 #3
Artikelnummer
99902073506
Werksnummer
39022820
Bestell-Code
HG39022820
Modell
39022XXX
Montagezeit (Bürgerle)
45 Min
Zolltarifnummer
84818011

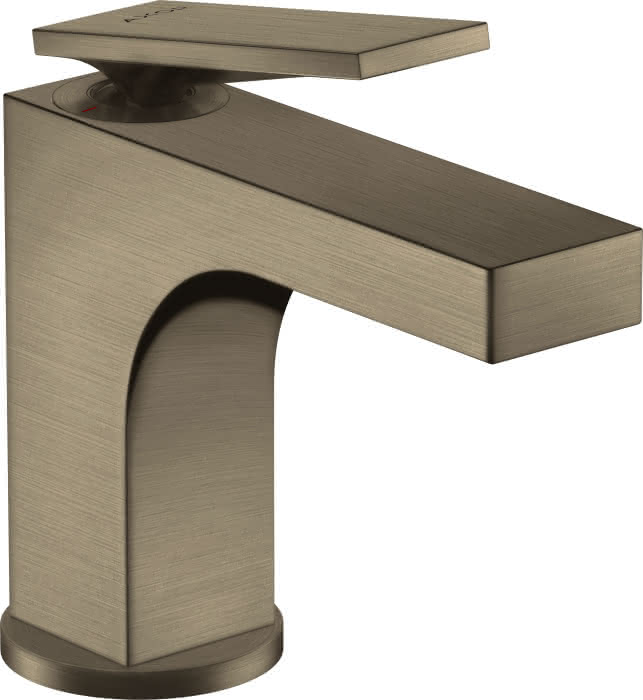

AXOR Citterio Einhebel-Waschtischmischer 90 mit Hebelgriff für Handwaschbecken mit Zugstangen-Ablaufgarnitur, Brushed Nickel

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
besteht aus: Einhebel-Waschtischmischer, Ablaufgarnitur
ComfortZone: 90
Ausladung: 112 mm
Auslaufhöhe: 92 mm
Griffvariante: Hebelgriff
Strahlart: Laminarstrahl
schwenkbarer Strahlformer
maximale Durchflussmenge bei 3 bar: 5 l/min
Keramikmischsystem
für Durchlauferhitzer geeignet
Zugstangen-Ablaufgarnitur G 11/4
Anschlussart: G 3/8 Anschlussschläuche
Anschlussgröße: DN15
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Spezifikationen
Anzahl der Armaturenlöcher
1-löchig
Niederdruckausführung
Nein
Anzahl der Griffe
eingriffig
Akzentfarbe
sonstige
Einschließlich Griffe
Ja
Anschlussmaß Zufuhr
3/8" (10)
Grundfarbe
Nickel
Schließmechanismus
Kartusche keramisch
Thermostatisch
Nein
Mittenabstand
0
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Nein
Montageart
Platte/Armaturenloch
Oberflächenbehandlung
gebürstet
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
90 mm
Mit Handbrause
Nein
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
112 mm
Mit Kupplungen
Nein
Versehen mit
Vorrichtung für Ablaufstopfen
Wassersparposition
Nein
Mit Heißwasser-Sparfunktion
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Nein
Aufbauhöhe gesamt
146 mm
Oberfläche
sonstige
Modeltyp
39022XXX
Serie
AXOR Citterio
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625373972_39022820.pdf (1 MB)
InstallationshinweiseHansgrohe_4059625373972_argh1199_pdf.pdf (2 MB)
ZulassungHansgrohe_4059625373972_zul_9600012555_00_iz1_pdf.pdf (285 kB)
ZulassungHansgrohe_4059625373972_zul_9600012997_00_iz1_pdf.pdf (115 kB)
UBA-PositivlisteHansgrohe_4059625373972_zul_9600027945_00_iz1_pdf.pdf (712 kB)
Fotorealistisches Farb-BildHansgrohe_4059625373972_apr05148_tif.jpg (800 kB)
Fotorealistisches Farb-BildHansgrohe_4059625373972_apr05148_tif.tif (7.6 MB)
Unvermaßte StrichzeichnungHansgrohe_4059625373972_azg12440_eps.jpg (70 kB)

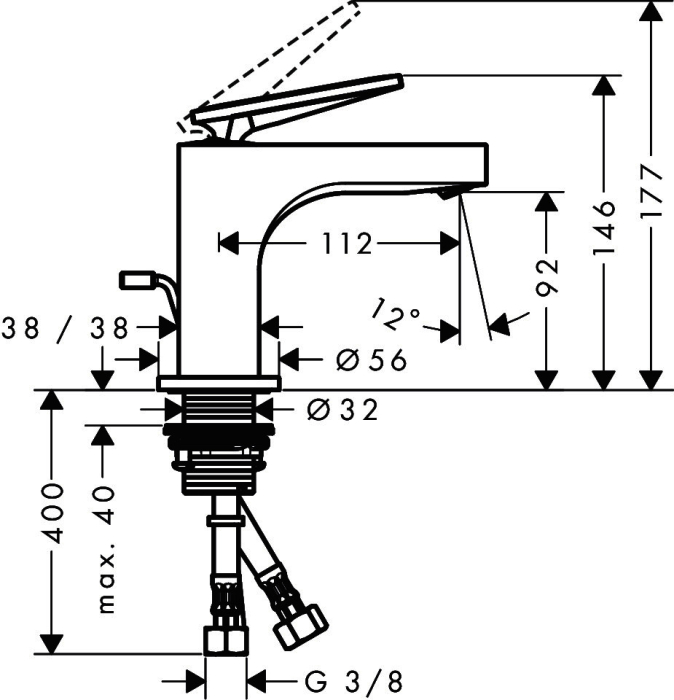

Vermaßte StrichzeichnungHansgrohe_4059625373972_amg00664_eps.jpg (94 kB)
