strawa strawiola 160 VA Erweiterungskreis 1 Hkr.
Artikelnummer
99900908227
Werksnummer
73-000013
Bestell-Code
STW73000013
Montagezeit (Bürgerle)
19 Min
Zolltarifnummer
84039090
strawa strawiola 160 VA Erweiterungskreis 1 Hkr. BxHxT: 320 x 169 x 175 mm bis 7,95 ³/h
Beschreibung
1. Beschreibung:
Thermisch getrennter Erweiterungskreis für strawiola 160 VA Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 7,95 m³/h bei max. Leistung: 185 kW bei delta T = 20 K
3. Bauteile:
- Verteilerkammern aus Rundrohr mit lasergeschweißten, nebeneinander angeordneten und linear nach oben gezogenen Abgangsstutzen
- Material Edelstahl 1.4301 DN 50
- 2'' AG am Ende zum Anschluss von Kesselverteilern
- mit EPP-Dämmung gemäß GEG mit Ausschnitten für Verteileranschlüsse
- mit EPDM Flachdichtungen
- Stutzenabstand: 160 mm
4. Anschlüsse:
- Abgangsstutzen mit 1 1/2'' Überwurf flachdichtend passend für strawiola 160 VA Aufbaugruppen
- Kesselanschluss seitlich links oder rechts mit 2'' Überwurfmutter flachdichtend
Thermisch getrennter Erweiterungskreis für strawiola 160 VA Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 7,95 m³/h bei max. Leistung: 185 kW bei delta T = 20 K
3. Bauteile:
- Verteilerkammern aus Rundrohr mit lasergeschweißten, nebeneinander angeordneten und linear nach oben gezogenen Abgangsstutzen
- Material Edelstahl 1.4301 DN 50
- 2'' AG am Ende zum Anschluss von Kesselverteilern
- mit EPP-Dämmung gemäß GEG mit Ausschnitten für Verteileranschlüsse
- mit EPDM Flachdichtungen
- Stutzenabstand: 160 mm
4. Anschlüsse:
- Abgangsstutzen mit 1 1/2'' Überwurf flachdichtend passend für strawiola 160 VA Aufbaugruppen
- Kesselanschluss seitlich links oder rechts mit 2'' Überwurfmutter flachdichtend

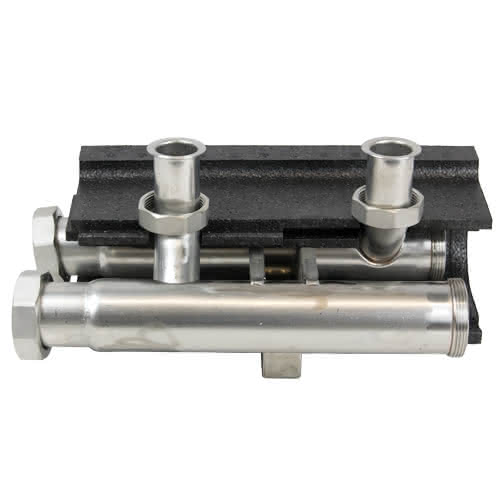

Der strawiola 160 VA Erweiterungskreis dient der Erweiterung von strawiola 160 VA Kesselverteilern um einen Heizkreis.
Der Erweiterungskreis besteht aus zwei getrennt nebeneinander liegenden Edelstahlrohren 1.4301 DN 50.
Eine thermische Trennung der Rohre verhindert den Wärmeübergang von Vorlauf-und Rücklaufwasser,
das ist besonders bei Brennwertgeräten von Vorteil, weil dadurch Energie eingespart wird.
Der Kesselanschluss befindet sich seitlich links oder rechts, gegenüberliegend ist ein 2“ Kappe.
Die Abgänge sind nebeneinander als Vorlauf- und Rücklaufrohr mittig linear nach oben gezogen und enden mit einer 1 1/2“ Überwurfmutter.
Die EPP-Dämmung gemäß dem GEG verhindert Wärmeverluste..
Der Erweiterungskreis besteht aus zwei getrennt nebeneinander liegenden Edelstahlrohren 1.4301 DN 50.
Eine thermische Trennung der Rohre verhindert den Wärmeübergang von Vorlauf-und Rücklaufwasser,
das ist besonders bei Brennwertgeräten von Vorteil, weil dadurch Energie eingespart wird.
Der Kesselanschluss befindet sich seitlich links oder rechts, gegenüberliegend ist ein 2“ Kappe.
Die Abgänge sind nebeneinander als Vorlauf- und Rücklaufrohr mittig linear nach oben gezogen und enden mit einer 1 1/2“ Überwurfmutter.
Die EPP-Dämmung gemäß dem GEG verhindert Wärmeverluste..
Für den modularen Aufbau in Verbindung mit strawiola 160 VA Kesselverteilern und strawiola 160 VA Aufbaugruppen und Zubehör.
Spezifikationen
Serie
strawiola
