strawa strawiola 160 VA Aufbaugruppe MK40-2-WMZ
Artikelnummer
99900910524
Werksnummer
73-007108
Bestell-Code
STW73007108
Zolltarifnummer
84818059

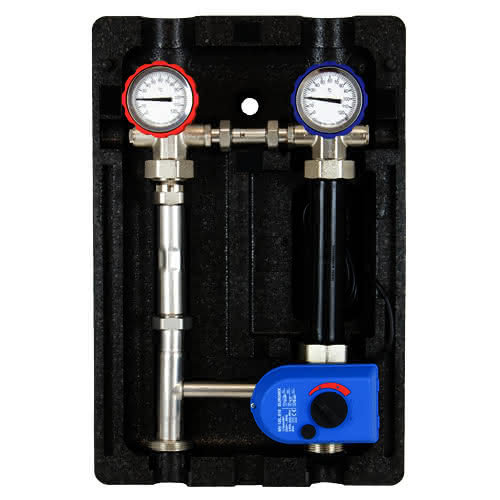

strawa strawiola 160 VA Aufbaugruppe MK40-2-WMZ mit Stellmotor BxHxT: 320 x 470 x 215 mm 230 V, f. geregel. Hkr. ohne Pumpe, Pumpendistanzstück 2" Länge 180 mm, mit Wärmezählerverrohrung, Sekundäranschluss 1 1/2"IG
Beschreibung
1. Beschreibung:
Aufbaugruppe für einen geregelten Heizkreis mit Wärmezählerverrohrung, passend auf strawiola 160 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 4,3 m³/h, 50 kW bei delta T = 10 K, Druckverlust 148 mbar
3. Bauteile:
- 1 1/4'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- Drei-Wege-Mischer 1 1/2'' Kvs 16,40 im Vorlauf, regulierbarer Bypass im Mischer, mit Stellmotor 230 V
- mit Rückflussverhinderer im Rücklauf
- Pumpendistanzstück 2'' x Länge 180 mm im Vorlauf für den bauseitigen Einbau einer Umwälzpumpe
- mit Wärmezählerverrohrung 1"AG Länge 130 mm, Fühlereinbaustücken 5-5,2 mm M10x1 für direkteintauchend Fühler im Vor- und Rücklauf
- Verrohrung aus Edelstahl 1.4301 DN 40
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 160 mm
- werkseitig druckgepüft
4. Anschlüsse:
4.1 Primärseite:
- 1 1/2'' AG flachdichtend
4.2 Sekundärseite:
- 1' 1/2" IG
Aufbaugruppe für einen geregelten Heizkreis mit Wärmezählerverrohrung, passend auf strawiola 160 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 4,3 m³/h, 50 kW bei delta T = 10 K, Druckverlust 148 mbar
3. Bauteile:
- 1 1/4'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- Drei-Wege-Mischer 1 1/2'' Kvs 16,40 im Vorlauf, regulierbarer Bypass im Mischer, mit Stellmotor 230 V
- mit Rückflussverhinderer im Rücklauf
- Pumpendistanzstück 2'' x Länge 180 mm im Vorlauf für den bauseitigen Einbau einer Umwälzpumpe
- mit Wärmezählerverrohrung 1"AG Länge 130 mm, Fühlereinbaustücken 5-5,2 mm M10x1 für direkteintauchend Fühler im Vor- und Rücklauf
- Verrohrung aus Edelstahl 1.4301 DN 40
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 160 mm
- werkseitig druckgepüft
4. Anschlüsse:
4.1 Primärseite:
- 1 1/2'' AG flachdichtend
4.2 Sekundärseite:
- 1' 1/2" IG
Die Aufbaugruppe dient der Verteilung von Wärme bzw. Kälte in einem geregelten Heizkreis, dabei reicht ihr Leistungsspektrum bis 30 kW bzw. der Volumenstrom bis 2,6 m³/h.
In der Aufbaugruppe sind Kugelhähne mit Thermotergriffen verbaut. Zusätzlich ist im Rücklauf ein Rückflussvehinderer verbaut.
Das 2" Pumpenpassstück 180 mm dient zur Platzhaltung für den Einbau einer bauseitigen Pumpe.
Der verbaute 3-Wege-Mischer mit zusätzlichem regulierbarem Bypass und Mischermotor 230 V dient der Beimischung von Heizungswasser aus dem Rücklauf zur Regulierung der Vorlauftemperatur.
Die Verrohrung der Aufbaugruppe besteht aus Edelstahl 1.4103 DN40.
Das Wärmezählerpassstück 1" Baulänge 130 mm und die Fühlereinbaustücke 5-5,2 M10x1 im Vor- und Rücklauf ermöglichen den nachträglichen Einbau von Wärmezählern im Rücklauf.
Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.
In der Aufbaugruppe sind Kugelhähne mit Thermotergriffen verbaut. Zusätzlich ist im Rücklauf ein Rückflussvehinderer verbaut.
Das 2" Pumpenpassstück 180 mm dient zur Platzhaltung für den Einbau einer bauseitigen Pumpe.
Der verbaute 3-Wege-Mischer mit zusätzlichem regulierbarem Bypass und Mischermotor 230 V dient der Beimischung von Heizungswasser aus dem Rücklauf zur Regulierung der Vorlauftemperatur.
Die Verrohrung der Aufbaugruppe besteht aus Edelstahl 1.4103 DN40.
Das Wärmezählerpassstück 1" Baulänge 130 mm und die Fühlereinbaustücke 5-5,2 M10x1 im Vor- und Rücklauf ermöglichen den nachträglichen Einbau von Wärmezählern im Rücklauf.
Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.
Für den modularen Aufbau in Verbindung mit strawiola 160 VA Kesselverteilern und Zubehör.
Der Einbau einer Pumpe (2x 2" AG, Baulänge 180 mm) ist erforderlich, dafür muss das Pumpenpassstück entfernt werden.
Ein Einbau von Wärmezählern ist möglich, dafür muss das Wärmezählerpassstück entfernt werden.
Der Einbau einer Pumpe (2x 2" AG, Baulänge 180 mm) ist erforderlich, dafür muss das Pumpenpassstück entfernt werden.
Ein Einbau von Wärmezählern ist möglich, dafür muss das Wärmezählerpassstück entfernt werden.
Spezifikationen
Mit Sicherheitsventil
Nein
Anschluss an
Heizkreis
Mit Umwälzpumpe
Nein
Mit Manometer
Nein
Mit Rückschlagventil
Ja
Max. Durchfluss
26 l/min
Mit Anschluss Ausdehnungsgefäß
Ja
Mit Wärmedämmung
Ja
Anschluss
1"
Mit Thermometer
Ja
Mit automatischer Entlüftung
Nein
Mit Füll- und Entleerungshahn
Nein
Serie
strawiola
