strawa strawiola 160 VA Aufbaugruppe FW40
Artikelnummer
99900905250
Werksnummer
73-027040
Bestell-Code
STW73027040
Zolltarifnummer
84818059

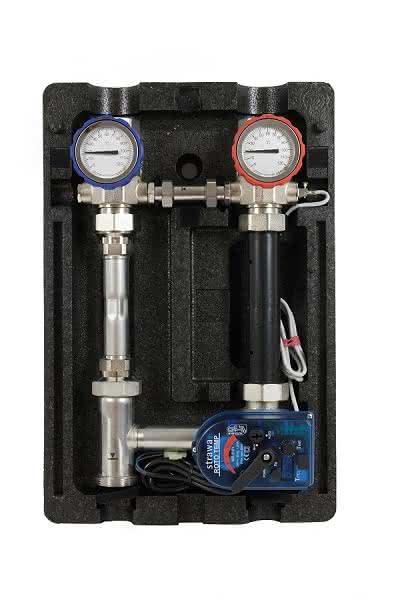

strawa strawiola 160 VA Aufbaugruppe FW40 BxHxT: 320 x 470 x 215 mm festwertgeregel. Hkr. ohne Pumpe, Pumpendistanzstück 1 1/2" Länge 180 mm, Sekundäranschluss 1 1/2"IG
Beschreibung
1. Beschreibung:
Aufbaugruppe für einen festwertgeregelten Heizkreis, passend auf strawiola 160 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 4,3 m³/h, 50 kW bei delta T = 10 K, Druckverlust 148 mbar
3. Bauteile:
- 1 1/2'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- Drei-Wege-Mischer 1 1/2'' Kvs 16,40 im Vorlauf, regulierbarer Bypass im Mischer
- Mischer mit Festwert-Stellmotor Einstellbereich 25-45 °C 24/230 V im Vorlauf
- mit Rückflussverhinderer im Rücklauf
- Pumpendistanzstück 1 1/2'' x Länge 180 mm im Vorlauf für den bauseitigen Einbau einer Umwälzpumpe
- Verrohrung aus Edelstahl 1.4301 DN40
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 160 mm
- werkseitig druckgepüft
4. Für Einbau passende Pumpen:
- Grundfos Alpha2 (L) 25-40
- Grundfos UPM3 Auto 25-50 180
- Xylem Eco Floor 25-6/130
5. Anschlüsse:
5.1 Primärseite:
- 1 1/2'' AG flachdichtend
5.2 Sekundärseite:
- 1 1/2'' IG
Aufbaugruppe für einen festwertgeregelten Heizkreis, passend auf strawiola 160 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 4,3 m³/h, 50 kW bei delta T = 10 K, Druckverlust 148 mbar
3. Bauteile:
- 1 1/2'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- Drei-Wege-Mischer 1 1/2'' Kvs 16,40 im Vorlauf, regulierbarer Bypass im Mischer
- Mischer mit Festwert-Stellmotor Einstellbereich 25-45 °C 24/230 V im Vorlauf
- mit Rückflussverhinderer im Rücklauf
- Pumpendistanzstück 1 1/2'' x Länge 180 mm im Vorlauf für den bauseitigen Einbau einer Umwälzpumpe
- Verrohrung aus Edelstahl 1.4301 DN40
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 160 mm
- werkseitig druckgepüft
4. Für Einbau passende Pumpen:
- Grundfos Alpha2 (L) 25-40
- Grundfos UPM3 Auto 25-50 180
- Xylem Eco Floor 25-6/130
5. Anschlüsse:
5.1 Primärseite:
- 1 1/2'' AG flachdichtend
5.2 Sekundärseite:
- 1 1/2'' IG
Die Aufbaugruppe dient der Verteilung von Wärme in einem festwertgeregelten Heizkreis, dabei reicht ihr Leistungsspektrum bis 30 kW bzw. der Volumenstrom bis 2,6 m³/h.
In der Aufbaugruppe sind Kugelhähne mit Thermotergriffen verbaut.
Zusätzlich ist im Rücklauf ein Rückflussvehinderer verbaut.
Das 1 1/2" Pumpenpassstück 180 mm dient zur Platzhaltung für den Einbau einer bauseitigen Pumpe.
Der verbaute 3-Wege-Mischer mit zusätzlichem regulierbarem Bypass und Festwertstellmotor 230/24 V dient der Beimischung von Heizungswasser
aus dem Rücklauf zur Regulierung der Vorlauftemperatur von 20-50°C.
Ein mitgelieferter Temperaturbegrenzer, eingestellt auf 60°C, verhindert Übertemperaturen im Heizkreis.
Die Verrohrung der Aufbaugruppe besteht aus Edelstahl 1.4103 DN40. Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.
In der Aufbaugruppe sind Kugelhähne mit Thermotergriffen verbaut.
Zusätzlich ist im Rücklauf ein Rückflussvehinderer verbaut.
Das 1 1/2" Pumpenpassstück 180 mm dient zur Platzhaltung für den Einbau einer bauseitigen Pumpe.
Der verbaute 3-Wege-Mischer mit zusätzlichem regulierbarem Bypass und Festwertstellmotor 230/24 V dient der Beimischung von Heizungswasser
aus dem Rücklauf zur Regulierung der Vorlauftemperatur von 20-50°C.
Ein mitgelieferter Temperaturbegrenzer, eingestellt auf 60°C, verhindert Übertemperaturen im Heizkreis.
Die Verrohrung der Aufbaugruppe besteht aus Edelstahl 1.4103 DN40. Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.
Für den modularen Aufbau in Verbindung mit strawi 160 VA Kesselverteilern und Zubehör.
Der Einbau einer Pumpe (2x 1 1/2" AG, Baulänge 180 mm) ist erforderlich, dafür muss das Pumpenpassstück entfernt werden.
Der Einbau einer Pumpe (2x 1 1/2" AG, Baulänge 180 mm) ist erforderlich, dafür muss das Pumpenpassstück entfernt werden.
Spezifikationen
Mit Sicherheitsventil
Nein
Anschluss an
Heizkreis
Mit Umwälzpumpe
Nein
Mit Manometer
Nein
Mit Rückschlagventil
Ja
Max. Durchfluss
26 l/min
Mit Anschluss Ausdehnungsgefäß
Ja
Mit Wärmedämmung
Ja
Anschluss
1"
Mit Thermometer
Ja
Mit automatischer Entlüftung
Nein
Mit Füll- und Entleerungshahn
Nein
Serie
strawiola
