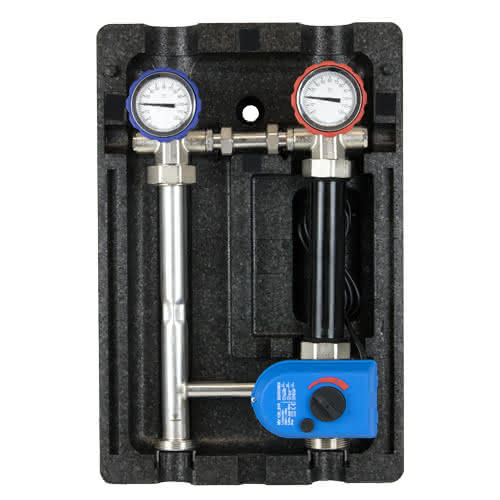

strawa strawiola 160 VA Aufbaugruppe MK40-2 mit Stellmotor
Artikelnummer
99900909449
Werksnummer
73-007008
Bestell-Code
STW73007008
Montagezeit (Bürgerle)
1 Std 13 Min
Zolltarifnummer
84818059
strawa strawiola 160 VA Aufbaugruppe MK40-2 mit Stellmotor BxHxT: 320 x 470 x 215 mm 230 V, f. geregel. Hkr. ohne Pumpe, Pumpendistanzstück 2" Länge 180 mm, Sekundäranschluss 1 1/2"IG
Beschreibung
1. Beschreibung:
Aufbaugruppe für einen geregelten Heizkreis, passend auf strawiola 160 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 4,3 m³/h, 50 kW bei delta T = 10 K, Druckverlust 148 mbar
3. Bauteile:
- 1 1/4'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- Drei-Wege-Mischer 1 1/2'' Kvs 16,40 im Vorlauf, regulierbarer Bypass im Mischer, mit Stellmotor 230 V
- mit Rückflussverhinderer im Rücklauf
- Pumpendistanzstück 2'' x Länge 180 mm im Vorlauf für den bauseitigen Einbau einer Umwälzpumpe
- Verrohrung aus Edelstahl 1.4301 DN 40
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 160 mm
- werkseitig druckgepüft
4. Anschlüsse:
4.1 Primärseite:
- 1 1/2'' AG flachdichtend
4.2 Sekundärseite:
- 1' 1/2" IG
Aufbaugruppe für einen geregelten Heizkreis, passend auf strawiola 160 Kesselverteiler
2. Technische Daten:
- max. Betriebsdruck: 6 bar
- max. Betriebstemperatur: 100 °C
- max. Volumenstrom: 4,3 m³/h, 50 kW bei delta T = 10 K, Druckverlust 148 mbar
3. Bauteile:
- 1 1/4'' Thermometerkugelhahn (0-120 °C) im Vor- und Rücklauf
- Drei-Wege-Mischer 1 1/2'' Kvs 16,40 im Vorlauf, regulierbarer Bypass im Mischer, mit Stellmotor 230 V
- mit Rückflussverhinderer im Rücklauf
- Pumpendistanzstück 2'' x Länge 180 mm im Vorlauf für den bauseitigen Einbau einer Umwälzpumpe
- Verrohrung aus Edelstahl 1.4301 DN 40
- mit EPP-Dämmung gemäß GEG und Ausschnitten für Verteileranschlüsse
- Flachdichtungen EPDM
- Stutzenabstand: 160 mm
- werkseitig druckgepüft
4. Anschlüsse:
4.1 Primärseite:
- 1 1/2'' AG flachdichtend
4.2 Sekundärseite:
- 1' 1/2" IG
Die Aufbaugruppe dient der Verteilung von Wärme bzw. Kälte in einem geregelten Heizkreis, dabei reicht ihr Leistungsspektrum bis 30 kW bzw. der Volumenstrom bis 2,6 m³/h.
In der Aufbaugruppe sind Kugelhähne mit Thermotergriffen verbaut. Zusätzlich ist im Rücklauf ein Rückflussvehinderer verbaut.
Das 2" Pumpenpassstück 180 mm dient zur Platzhaltung für den Einbau einer bauseitigen Pumpe.
Der verbaute 3-Wege-Mischer mit zusätzlichem regulierbarem Bypass und Mischermotor 230 V dient der Beimischung von Heizungswasser aus dem Rücklauf zur Regulierung der Vorlauftemperatur.
Die Verrohrung der Aufbaugruppe besteht aus Edelstahl 1.4103 DN40. Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.
In der Aufbaugruppe sind Kugelhähne mit Thermotergriffen verbaut. Zusätzlich ist im Rücklauf ein Rückflussvehinderer verbaut.
Das 2" Pumpenpassstück 180 mm dient zur Platzhaltung für den Einbau einer bauseitigen Pumpe.
Der verbaute 3-Wege-Mischer mit zusätzlichem regulierbarem Bypass und Mischermotor 230 V dient der Beimischung von Heizungswasser aus dem Rücklauf zur Regulierung der Vorlauftemperatur.
Die Verrohrung der Aufbaugruppe besteht aus Edelstahl 1.4103 DN40. Eine EPP-Dämmhaube gemäß dem GEG verhindert Wärmeverluste.
Für den modularen Aufbau in Verbindung mit strawiola 160 VA Kesselverteilern und Zubehör.
Der Einbau einer Pumpe (2x 2" AG, Baulänge 180 mm) ist erforderlich, dafür muss das Pumpenpassstück entfernt werden.
Der Einbau einer Pumpe (2x 2" AG, Baulänge 180 mm) ist erforderlich, dafür muss das Pumpenpassstück entfernt werden.
Spezifikationen
Serie
strawiola
