SCHELL UP-Masterbox WBD-SC-T Selbstschl., Thermostat
Artikelnummer
99900187556
Werksnummer
018000099
Bestell-Code
SL018000099
Zolltarifnummer
84819000

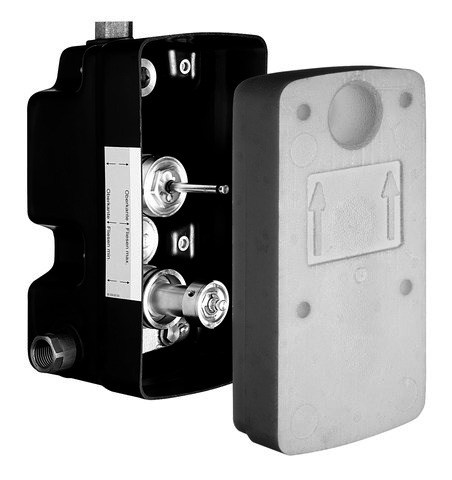

SCHELL Unterputz-Masterbox WBD-SC-T, Mischwasser, Thermostat, Masterbox, 2 Vorfilter, 2x G 1/2 IG, G 1/2 IG, B 125 mm x H 246 mm x T 158 mm
Beschreibung
Unterputz-Masterbox WBD-SC-TMischwasser, ThermoProtect-ThermostatFür Unterputz-Duscharmaturen LINUS / LINUS Basic D-SC-T. Manuelle Auslösung mit automatischem Schließvorgang. Mit abgedichteten Gehäusedurchführungen und innenliegender Vorabsperrung. Zusätzliche Aufnahme eines Magnetventils zur thermischen Desinfektion möglich.Lieferumfang
Masterbox
Selbstschlusskartusche SC II
2 Rückflussverhinderer RV (EN 1717: EB)
2 Vorfilter
Rohbaugehäuse
Unterputz-Duscharmatur mit 2 Vorabsperrungen
ThermoProtect Thermostat nach EN 1111, Verbrühungsschutz bei Ausfall der Kaltwasserversorgung
Spülstutzen
Putzdeckel
Technische Daten
Laufzeit: 5 - 30 s einstellbar
Durchfluss bei 3 bar: 10 l/min
Fließdruck: 1,0 - 5,0 bar
Max. Ruhedruck: 8 bar
Max. Betriebstemperatur: 70 °C (für thermische Desinfektion 80 °C max. 10 min./Tag)
Einbautiefe: 88 - 112 mm
Anschluss: 2x G 1/2 IG
Abgang: G 1/2 IG
Werkstoff: Gehäuse Kunststoff, Wasserstrecke entzinkungsbeständiges Messing konform TrinkwV
Abmessungen: B 125 mm x H 246 mm x T 158 mm
Zertifikate: P-IX 18001/IA, DIN-DVGW, Belgaqua
Geräuschklasse: I
Durchflussklasse: A
Masterbox
Selbstschlusskartusche SC II
2 Rückflussverhinderer RV (EN 1717: EB)
2 Vorfilter
Rohbaugehäuse
Unterputz-Duscharmatur mit 2 Vorabsperrungen
ThermoProtect Thermostat nach EN 1111, Verbrühungsschutz bei Ausfall der Kaltwasserversorgung
Spülstutzen
Putzdeckel
Technische Daten
Laufzeit: 5 - 30 s einstellbar
Durchfluss bei 3 bar: 10 l/min
Fließdruck: 1,0 - 5,0 bar
Max. Ruhedruck: 8 bar
Max. Betriebstemperatur: 70 °C (für thermische Desinfektion 80 °C max. 10 min./Tag)
Einbautiefe: 88 - 112 mm
Anschluss: 2x G 1/2 IG
Abgang: G 1/2 IG
Werkstoff: Gehäuse Kunststoff, Wasserstrecke entzinkungsbeständiges Messing konform TrinkwV
Abmessungen: B 125 mm x H 246 mm x T 158 mm
Zertifikate: P-IX 18001/IA, DIN-DVGW, Belgaqua
Geräuschklasse: I
Durchflussklasse: A
Duscharmaturen für starke Anforderungen
Gerade in öffentlichen und gewerblichen Sanitärräumen müssen Duscharmaturen robust, hygienisch und funktional sein – wie die von SCHELL. Dank der wassersparenden Technologien sind sie zudem perfekt für eine nachhaltige Senkung des Wasserverbrauchs. Die elektronischen Duscharmaturen punkten mit der Option zu Stagnationsspülungen, einer wichtigen Komponente, um den Erhalt der Wassergüte zu unterstützen.
Gerade in öffentlichen und gewerblichen Sanitärräumen müssen Duscharmaturen robust, hygienisch und funktional sein – wie die von SCHELL. Dank der wassersparenden Technologien sind sie zudem perfekt für eine nachhaltige Senkung des Wasserverbrauchs. Die elektronischen Duscharmaturen punkten mit der Option zu Stagnationsspülungen, einer wichtigen Komponente, um den Erhalt der Wassergüte zu unterstützen.
Aktuell kein Verwendungshinweis vorhanden
Spezifikationen
Ausführung der Temperaturregelung
Thermostatisch
Ausführung
Wandeinbau
Anschlussmaß Zufuhr
1/2"
Grundfarbe
sonstige
Anschluss Vorlauf
Innengewinde
Durchsatzkapazität einstellbar
Nein
Max. Durchsatzkapazität (300 kPa)
0,167 l/s
Verbrühschutz
Ja
Mit Rückstromsicherung
Ja
Höhe
246 mm
Abzweigender Anschluss
Innengewinde
Tiefe
125 mm
Abmessungen abzweigender Anschluss
1/2"
Breite
125 mm
Innenwerk selbstreinigend
Nein
Verlängerungsset lieferbar
Nein
Volumenstromklasse
A
Einbautiefe
88 mm
Serie
Masterbox
