SCHELL UP-Masterbox WBD-SC-M Selbstschl., Mischwasser
Artikelnummer
99900198096
Werksnummer
018670099
Bestell-Code
SL018670099
Montagezeit (Bürgerle)
50 Min
Zolltarifnummer
84819000
SCHELL Unterputz-Masterbox WBD-SC-M, Mischwasser, Masterbox, 2 Vorfilter, 2 RFV, 2x G 1/2 IG, G 1/2 IG, B 138 mm x H 149 mm x T 120 mm
Beschreibung
Unterputz-Masterbox WBD-SC-M
Mischwasser Für Unterputz-Duscharmaturen LINUS / LINUS Basic D-SC-M. Manuelle Auslösung mit automatischem Schließvorgang. Mit abgedichteten Gehäusedurchführungen und innenliegender Vorabsperrung.
Lieferumfang
Masterbox
Rohbaugehäuse
Unterputz-Duscharmatur mit 2 Vorabsperrungen
Selbstschlusskartusche SC II mit Heißwasserbegrenzung
2 Vorfilter
2 Rückflussverhinderer RV (EN 1717: EB)
Spülstutzen
Putzdeckel
Technische Daten
Laufzeit: 5 - 30 s einstellbar
Durchfluss bei 3 bar: 10 l/min
Fließdruck: 1,0 - 5,0 bar
Max. Ruhedruck: 8 bar
Max. Betriebstemperatur: 70 °C (80 °C für thermische Desinfektion)
Werkstoff: Gehäuse Kunststoff; Wasserstrecke entzinkungsbeständiges Messing konform TrinkwV

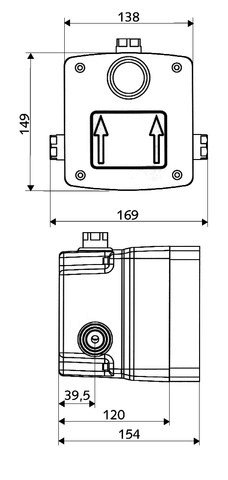

Abmessungen: B 138 mm x H 149 mm x T 120 mm
Einbautiefe: 80 - 104 mm
Anschluss: 2x G 1/2 IG
Abgang: G 1/2 IG
Zertifikate: P-IX 19960/IB, DIN-DVGW, Belgaqua
Geräuschklasse: I
Durchflussklasse: B
Mischwasser Für Unterputz-Duscharmaturen LINUS / LINUS Basic D-SC-M. Manuelle Auslösung mit automatischem Schließvorgang. Mit abgedichteten Gehäusedurchführungen und innenliegender Vorabsperrung.
Lieferumfang
Masterbox
Rohbaugehäuse
Unterputz-Duscharmatur mit 2 Vorabsperrungen
Selbstschlusskartusche SC II mit Heißwasserbegrenzung
2 Vorfilter
2 Rückflussverhinderer RV (EN 1717: EB)
Spülstutzen
Putzdeckel
Technische Daten
Laufzeit: 5 - 30 s einstellbar
Durchfluss bei 3 bar: 10 l/min
Fließdruck: 1,0 - 5,0 bar
Max. Ruhedruck: 8 bar
Max. Betriebstemperatur: 70 °C (80 °C für thermische Desinfektion)
Werkstoff: Gehäuse Kunststoff; Wasserstrecke entzinkungsbeständiges Messing konform TrinkwV
Abmessungen: B 138 mm x H 149 mm x T 120 mm
Einbautiefe: 80 - 104 mm
Anschluss: 2x G 1/2 IG
Abgang: G 1/2 IG
Zertifikate: P-IX 19960/IB, DIN-DVGW, Belgaqua
Geräuschklasse: I
Durchflussklasse: B
Duscharmaturen für starke Anforderungen
Gerade in öffentlichen und gewerblichen Sanitärräumen müssen Duscharmaturen robust, hygienisch und funktional sein – wie die von SCHELL. Dank der wassersparenden Technologien sind sie zudem perfekt für eine nachhaltige Senkung des Wasserverbrauchs. Die elektronischen Duscharmaturen punkten mit der Option zu Stagnationsspülungen, einer wichtigen Komponente, um den Erhalt der Wassergüte zu unterstützen.
Gerade in öffentlichen und gewerblichen Sanitärräumen müssen Duscharmaturen robust, hygienisch und funktional sein – wie die von SCHELL. Dank der wassersparenden Technologien sind sie zudem perfekt für eine nachhaltige Senkung des Wasserverbrauchs. Die elektronischen Duscharmaturen punkten mit der Option zu Stagnationsspülungen, einer wichtigen Komponente, um den Erhalt der Wassergüte zu unterstützen.
Aktuell kein Verwendungshinweis vorhanden
Spezifikationen
Ausführung der Temperaturregelung
manuelle Bedienung
Anschlussmaß Zufuhr
1/2"
Grundfarbe
sonstige
Anschluss Vorlauf
Innengewinde
Abzweigender Anschluss
Innengewinde
Ausführung
Wandeinbau
Breite
138 mm
Tiefe
120 mm
Durchsatzkapazität einstellbar
Nein
Max. Durchsatzkapazität (300 kPa)
0,167 l/s
Verbrühschutz
Nein
Mit Rückstromsicherung
Ja
Abmessungen abzweigender Anschluss
1/2"
Innenwerk selbstreinigend
Nein
Verlängerungsset lieferbar
Nein
Volumenstromklasse
B
Einbautiefe
80 mm
Höhe
149 mm
Serie
Masterbox
