SCHELL UP-Masterbox WBD-E-M Elektronik , Mischwasser
Artikelnummer
99900677533
Werksnummer
019040099
Bestell-Code
SL019040099
Montagezeit (Bürgerle)
50 Min
Zolltarifnummer
84819000

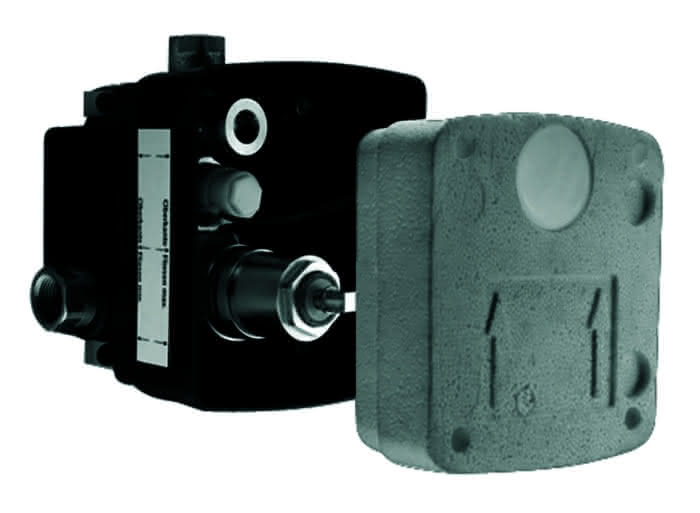

SCHELL Unterputz-Masterbox WBD-E-M, Mischwasser, Masterbox, 2 Vorfilter, 2 RFV, 2x DN 15 G 1/2 IG, DN 15 G 1/2 IG, B 138 mm x H 149 mm x T 140 mm
Beschreibung
Unterputz-Masterbox WBD-E-M
Mischwasser Für Unterputz-Duscharmaturen LINUS D-C-M oder LINUS Basic D-C-M. Elektronische Auslösung. Mit abgedichteten Gehäusedurchführungen und innenliegender Vorabsperrung.
Lieferumfang
Masterbox
Rohbaugehäuse
Unterputz-Duscharmatur mit 2 Vorabsperrungen
Magnetventil 6 V
Mischkartusche
2 Vorfilter
2 Rückflussverhinderer RV (EN 1717: EB)
Spülstutzen
Putzdeckel
Technische Daten
Durchfluss bei 3 bar: 15 l/min
Fließdruck: 1,0 - 5,0 bar
Max. Ruhedruck: 8 bar
Max. Betriebstemperatur: 70 °C (80 °C für thermische Desinfektion)
Werkstoff: Gehäuse Kunststoff; Wasserstrecke entzinkungsbeständiges Messing konform TrinkwV
Abmessungen: B 138 mm x H 149 mm x T 140 mm
Einbautiefe: 100 - 124 mm
Anschluss: 2x DN 15 G 1/2 IG
Abgang: DN 15 G 1/2 IG
Zertifikate: Belgaqua
Montagehinweis
Stromversorgung entsprechend der jeweiligen Dusch-Elektronik vorsehen.
Mischwasser Für Unterputz-Duscharmaturen LINUS D-C-M oder LINUS Basic D-C-M. Elektronische Auslösung. Mit abgedichteten Gehäusedurchführungen und innenliegender Vorabsperrung.
Lieferumfang
Masterbox
Rohbaugehäuse
Unterputz-Duscharmatur mit 2 Vorabsperrungen
Magnetventil 6 V
Mischkartusche
2 Vorfilter
2 Rückflussverhinderer RV (EN 1717: EB)
Spülstutzen
Putzdeckel
Technische Daten
Durchfluss bei 3 bar: 15 l/min
Fließdruck: 1,0 - 5,0 bar
Max. Ruhedruck: 8 bar
Max. Betriebstemperatur: 70 °C (80 °C für thermische Desinfektion)
Werkstoff: Gehäuse Kunststoff; Wasserstrecke entzinkungsbeständiges Messing konform TrinkwV
Abmessungen: B 138 mm x H 149 mm x T 140 mm
Einbautiefe: 100 - 124 mm
Anschluss: 2x DN 15 G 1/2 IG
Abgang: DN 15 G 1/2 IG
Zertifikate: Belgaqua
Montagehinweis
Stromversorgung entsprechend der jeweiligen Dusch-Elektronik vorsehen.
Duscharmaturen für starke Anforderungen
Gerade in öffentlichen und gewerblichen Sanitärräumen müssen Duscharmaturen robust, hygienisch und funktional sein – wie die von SCHELL. Dank der wassersparenden Technologien sind sie zudem perfekt für eine nachhaltige Senkung des Wasserverbrauchs. Die elektronischen Duscharmaturen punkten mit der Option zu Stagnationsspülungen, einer wichtigen Komponente, um den Erhalt der Wassergüte zu unterstützen.
Gerade in öffentlichen und gewerblichen Sanitärräumen müssen Duscharmaturen robust, hygienisch und funktional sein – wie die von SCHELL. Dank der wassersparenden Technologien sind sie zudem perfekt für eine nachhaltige Senkung des Wasserverbrauchs. Die elektronischen Duscharmaturen punkten mit der Option zu Stagnationsspülungen, einer wichtigen Komponente, um den Erhalt der Wassergüte zu unterstützen.
MontagehinweisStromversorgung entsprechend der jeweiligen Dusch-Elektronik vorsehen.
Spezifikationen
Ausführung der Temperaturregelung
manuelle Bedienung
Mit Gebäudeleittechnikanschluss
Nein
Anschlussmaß Zufuhr
1/2"
Art der Steuerung
sonstige
Grundfarbe
sonstige
Mit Einbaudose
Ja
Anschluss Vorlauf
Innengewinde
Abzweigender Anschluss
Innengewinde
Ausführung
Wandeinbau
Durchsatzkapazität einstellbar
Nein
Max. Durchsatzkapazität (300 kPa)
0,25 l/s
Verbrühschutz
Nein
Mit Rückstromsicherung
Ja
Spannungsart
DC
Abmessungen abzweigender Anschluss
1/2"
Programmierbar mit Fernbedienung
Nein
Volumenstromklasse
ohne
Einbautiefe
100 mm
Serie
Masterbox
