SCHELL UP-Masterbox WBD-E-T Elektronik, Thermostat
Artikelnummer
99900197108
Werksnummer
018020099
Bestell-Code
SL018020099
Montagezeit (Bürgerle)
50 Min
Zolltarifnummer
84819000
SCHELL Unterputz-Masterbox WBD-E-T, Mischwasser, Thermostat, Masterbox, 2 Vorfilter, 2 RFV, 2x G 1/2 IG, G 1/2 IG, B 125 mm x H 246 mm x T 158 mm
Beschreibung

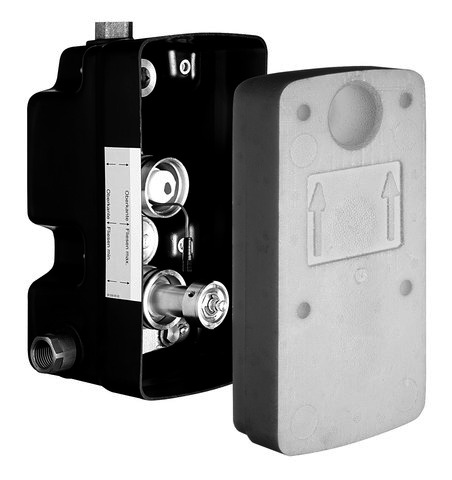

Unterputz-Masterbox WBD-E-T
Mischwasser, ThermoProtect-Thermostat Für Unterputz-Duscharmaturen LINUS / LINUS Basic D-C-T. Elektronische Auslösung. Mit abgedichteten Gehäusedurchführungen und innenliegender Vorabsperrung. Zusätzliche Aufnahme eines Magnetventils zur thermischen Desinfektion möglich.
Lieferumfang
Masterbox
Rohbaugehäuse
Unterputz-Duscharmatur mit 2 Vorabsperrungen
Magnetventil 6 V
ThermoProtect Thermostat nach EN 1111, Verbrühungsschutz bei Ausfall der Kaltwasserversorgung
2 Vorfilter
2 Rückflussverhinderer RV (EN 1717: EB)
Spülstutzen
Putzdeckel
Technische Daten
Durchfluss bei 3 bar: 15 l/min
Fließdruck: 1,0 - 5,0 bar
Max. Ruhedruck: 8 bar
Max. Betriebstemperatur: 70 °C (für thermische Desinfektion 80 °C max. 10 min./Tag)
Werkstoff: Gehäuse Kunststoff; Wasserstrecke entzinkungsbeständiges Messing konform TrinkwV

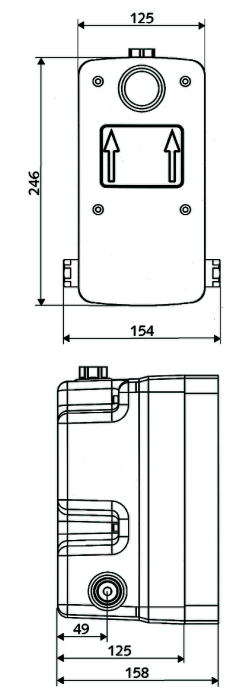

Abmessungen: B 125 mm x H 246 mm x T 158 mm
Einbautiefe: 88 - 112 mm
Anschluss: 2x G 1/2 IG
Abgang: G 1/2 IG
Zertifikate: P-IX 18001/IA, Belgaqua
Geräuschklasse: I
Durchflussklasse: A
Montagehinweis
Stromversorgung entsprechend der jeweiligen Dusch-Elektronik vorsehen.
Mischwasser, ThermoProtect-Thermostat Für Unterputz-Duscharmaturen LINUS / LINUS Basic D-C-T. Elektronische Auslösung. Mit abgedichteten Gehäusedurchführungen und innenliegender Vorabsperrung. Zusätzliche Aufnahme eines Magnetventils zur thermischen Desinfektion möglich.
Lieferumfang
Masterbox
Rohbaugehäuse
Unterputz-Duscharmatur mit 2 Vorabsperrungen
Magnetventil 6 V
ThermoProtect Thermostat nach EN 1111, Verbrühungsschutz bei Ausfall der Kaltwasserversorgung
2 Vorfilter
2 Rückflussverhinderer RV (EN 1717: EB)
Spülstutzen
Putzdeckel
Technische Daten
Durchfluss bei 3 bar: 15 l/min
Fließdruck: 1,0 - 5,0 bar
Max. Ruhedruck: 8 bar
Max. Betriebstemperatur: 70 °C (für thermische Desinfektion 80 °C max. 10 min./Tag)
Werkstoff: Gehäuse Kunststoff; Wasserstrecke entzinkungsbeständiges Messing konform TrinkwV
Abmessungen: B 125 mm x H 246 mm x T 158 mm
Einbautiefe: 88 - 112 mm
Anschluss: 2x G 1/2 IG
Abgang: G 1/2 IG
Zertifikate: P-IX 18001/IA, Belgaqua
Geräuschklasse: I
Durchflussklasse: A
Montagehinweis
Stromversorgung entsprechend der jeweiligen Dusch-Elektronik vorsehen.
Duscharmaturen für starke Anforderungen
Gerade in öffentlichen und gewerblichen Sanitärräumen müssen Duscharmaturen robust, hygienisch und funktional sein – wie die von SCHELL. Dank der wassersparenden Technologien sind sie zudem perfekt für eine nachhaltige Senkung des Wasserverbrauchs. Die elektronischen Duscharmaturen punkten mit der Option zu Stagnationsspülungen, einer wichtigen Komponente, um den Erhalt der Wassergüte zu unterstützen.
Gerade in öffentlichen und gewerblichen Sanitärräumen müssen Duscharmaturen robust, hygienisch und funktional sein – wie die von SCHELL. Dank der wassersparenden Technologien sind sie zudem perfekt für eine nachhaltige Senkung des Wasserverbrauchs. Die elektronischen Duscharmaturen punkten mit der Option zu Stagnationsspülungen, einer wichtigen Komponente, um den Erhalt der Wassergüte zu unterstützen.
MontagehinweisStromversorgung entsprechend der jeweiligen Dusch-Elektronik vorsehen.
Spezifikationen
Ausführung der Temperaturregelung
Thermostatisch
Mit Gebäudeleittechnikanschluss
Nein
Anschlussmaß Zufuhr
1/2"
Art der Steuerung
sonstige
Grundfarbe
sonstige
Mit Einbaudose
Ja
Anschluss Vorlauf
Innengewinde
Abzweigender Anschluss
Innengewinde
Ausführung
Wandeinbau
Durchsatzkapazität einstellbar
Nein
Max. Durchsatzkapazität (300 kPa)
0,25 l/s
Verbrühschutz
Ja
Mit Rückstromsicherung
Ja
Spannungsart
DC
Abmessungen abzweigender Anschluss
1/2"
Programmierbar mit Fernbedienung
Nein
Volumenstromklasse
A
Einbautiefe
88 mm
Serie
Masterbox
