strawa Friwara WM-UPS-G1,5

1. FUNKTIONSBESCHREIBUNG:
Die Unterputz-Schrankmodule Friwara WM-UPS sind modulare multifunktionale Einheiten, die zum Friwara WM Systembaukasten gehören. Sie lassen sich über weitere Module, wie Hydraulik, Anschlussschiene, Verteiler und Vorverdrahtungen teil- bzw. komplett im Werk oder auf der Baustelle montieren. Der Systembaukasten ist ideal geeignet für den Einsatz in Wohngebäuden, die eine effiziente Warmwasserversorgung und Wärmeregelung benötigen. Die Schrankmodule Friwara WM-UPS ermöglichen einen einfachen, variablen und sicheren Einbau aller Module.
Beschreibung

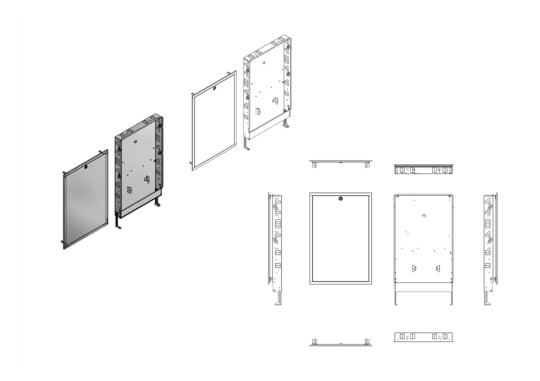

Der Unterputz-Schrank ist höhenvariabel und in der Wand montierbar. Für den Einbau in Trockenbauwänden sind spezielle Montagehilfen für einfache oder zweifache Beplankungen vorgesehen. Zusätzlich sind Befestigungslöcher für verschiedene andere Trockenbausysteme, wie z.B. GIS-Profil, vorhanden. Die Schrankmodule Friwara WM-UPS sind in zwei unterschiedlichen Baugrößen (Höhe und Breite) erhältlich. Die kleinere Ausführung ist für die Aufnahme von Hydraulikmodulen ohne integrierten Flächenverteiler vorgesehen. In diesem Fall wird der Flächenverteiler bauseits separat als externer Verteiler installiert. Die größere Variante ist für den kombinierten Einbau von Hydraulikmodulen sowie von Flächenverteilern ausgelegt. Zusätzlich ermöglicht sie die werkseitige oder bauseitige Vorverdrahtung der Komponenten innerhalb des Schranks.
2. AUFABU VON KOMPAKTSTATIONEN AUS MODULEN:
Der Friwara WM Systembaukasten besteht aus mehreren Modulen, um daraus eine komplette Station zu bauen.
Folgende Module werden für die Trinkwassererwärmung benötigt:
Bezeichnung WM-Modul
- Schrankmodul FS-xxxxxx
- Anschlussschienenmodul FA-xxxxxx
- Hydraulikmodul FH-xxxxxx
- Montageartikel* FM-xxxxxx
Folgende Module werden für die Trinkwassererwärmung mit zusätzlicher Flächenheizung benötigt:
Bezeichnung WM-Modul
- Schrankmodul FS-xxxxxx
- Anschlussschienenmodul FA-xxxxxx
- Hydraulikmodul FH-xxxxxx
- Verteilermodul FV-xxxxxx
- Vorverdrahtungsmodul (optional) FE-xxxxxx
- Montageartikel* FM-xxxxxx
*Der Montageartikel definiert den Auslieferungszustand der einzelnen Module - ob diese werkseitig separat verpackt, teilmontiert oder vollständig montiert bereitgestellt werden.
3. VORTEILE:
- modulare Zusammenstellung von Kompaktstationen
- Module können werk- oder baustellenseitig montiert werden
- einfache Montage durch Befestigungslöcher und -laschen, auch für Trockenbauwände oder GIS-Profile
- alle wichtigen Komponenten aus einer Hand bzw. in einer komplexen Station
- geringe Bautiefe von 110 mm
4. TECHNISCHE DATEN:
4.1 UNTERPUTZAUSFÜHRUNG KLEIN:
- beinhaltet die Schranktypen UPS-K1,5 / UPS K2,0 / UPS KS2,0
- aus feuerverzinktem Stahlblech, alle sichtbaren Teile in weiß RAL 9016
- Schrankfüße bis 160 mm ausziehbar
- vorgefertigte Aufnahmepunkte der Hydraulik- und Anschlussschienenmodule
- vorgefertigte Halterungspunkte für Einbau in Trockenbauwänden
- zur Befestigung sind Montagelöcher an der Zargenrückwand und in den Zargenfüßen vorhanden
UPS-K1,5:
- Einbauzarge B x H x T 724 x 798-958 x 110 mm
- komplett mit Frontblende B x H x T 748 x 813-973 x 122-162 mm
UPS-K2,0 / UPS-KS2,0:
- Einbauzarge B x H x T 874 x 798-958 x 110 mm
- komplett mit Frontblende B x H x T 898 x 813-973 x 122-162 mm
Einbaumaße:
- Nischeneinbaubreite UPS-K1,5 744 mm
- Nischeneinbaubreite UPS-K2,0 / UPS-KS2,0 894 mm
- Nischeneinbauhöhe von OKFFB 772 mm
- Nischeneinbautiefe 120-160 mm
4.2 UNTERPUTZAUSFÜHRUNG GROß:
- beinhaltet die Schranktypen UPS-G1,5 / UPS-G2,0 / UPS-GS2,0
- aus feuerverzinktem Stahlblech, alle sichtbaren Teile in weiß RAL 9016
- Schrankfüße bis 160 mm ausziehbar
- vorgefertigte Aufnahmepunkte der Hydraulik-, Anschlussschienen- und Verteilermodule
- vorgefertigte Halterungspunkte für Einbau in Trockenbauwänden
- zur Befestigung sind Montagelöcher an der Zargenrückwand und in den Zargenfüßen vorhanden

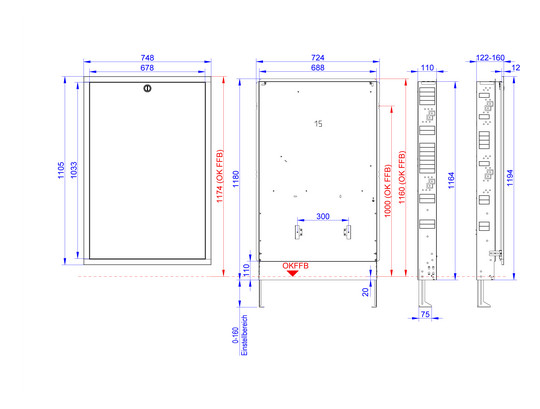

UPS-G1,5:
- 2 bis 9 Heizkreise
- Einbauzarge B x H x T 724 x 1180-1340 x 110 mm
- komplett mit Frontblende B x H x T 748 x 1195-1355 x 122-162 mm
UPS-G2,0 / UPS-GS2,0:
- 2 bis 12 Heizkreise
- Einbauzarge B x H x T 874 x 1180-1340 x 110 mm
- komplett mit Frontblende B x H x T 898 x 1195-1355 x 122-162 mm
Einbaumaße:
- Nischeneinbaubreite UPS-G1,5 744 mm
- Nischeneinbaubreite UPS-G2,0 / UPS-GS2,0 894 mm
- Nischeneinbauhöhe von OKFFB 1154 mm
- Nischeneinbautiefe120-160 mm
