strawa Friwara WM-AS10-1-KH5

1. FUNKTIONSBESCHREIBUNG:
Das Anschlussschienenmodul Friwara WM-AS ist eine modulare, multifunktionale Komponente des Friwara WM Systembaukastens. Es kann werkseitig oder bauseitig in Kombination mit weiteren Modulen wie dem Schrankmodul, Hydraulikmodul, Verteilermodul und Vorverdrahtungsmodul installiert werden. Der Friwara WM Systembaukasten ist speziell für den Einsatz in Wohngebäuden konzipiert, die eine energieeffiziente Trinkwassererwärmung und bedarfsgerechte Wärmeregelung erfordern.
Das Anschlussschienenmodul ist für die Integration in das Friwara WM-Schrankmodul ausgelegt. Abhängig vom eingesetzten Friwara WM-Hydraulikmodul sind unterschiedliche Varianten des Anschlussschienenmoduls verfügbar.
Funktion:

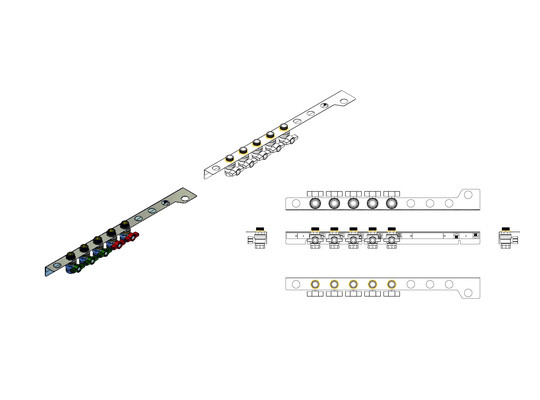

Die Anschlussschienenmodule bestehen aus einer Halteschiene, auf der Kugelhähne für die Trinkwasserversorgung (PWC und PWH) sowie für den Heizungsanschluss vormontiert sind. Diese Kugelhähne ermöglichen sowohl die Absperrung als auch den bauseitigen Anschluss der Rohrleitungen für Heizungsvorlauf und -rücklauf sowie für PWC und PWH an die Friwara WM-Station.

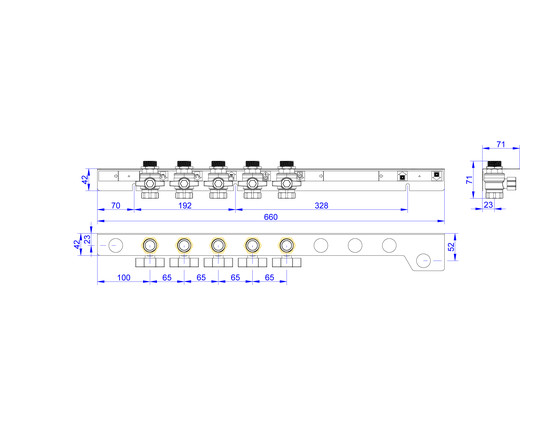

Die Anschlussschienenmodule sind in drei verschiedenen Längen konzipiert und verfügen über 8, 10 oder 12 Aufnahmeöffnungen für die Kugelhähne.
Neben den standardmäßig vorgesehenen Kugelhähnen für
Trinkwasser (Eingang PWC, Ausgang PWC, Ausgang PWH) und
Heizung (Primär-Vorlauf und Primär-Rücklauf)
sind folgende zusätzliche Optionen verfügbar:
- Kugelhahn für den Abgang Zweitbad PWC
- Kugelhähne für die Abgänge Zweitbad PWC und PWH
- Kugelhahn für den Abgang Zirkulation PWH-C
- Kugelhähne für die Abgänge Hochtemperatur
- Kugelhähne für die Abgänge 4-Leiter
- Kugelhähne für die Abgänge Flächenheizung
- Kugelhähne für die Abgänge eines externen Verteilers
Die Auswahl des Hydraulikmoduls bestimmt, welche Anschlussschiene verwendet werden muss.
2. AUFBAU VON KOMPAKTSTATIONEN AUS MODULEN:
Der Friwara WM Systembaukasten ist modular aufgebaut und ermöglicht die Konfiguration einer vollständigen Station. Für die Trinkwassererwärmung in Kombination mit einer Flächenheizung sind folgende Module erforderlich:
Bezeichnung WM-Modul - Artikel-Nr.
- Schrankmodul FS-xxxxxx
- Anschlussschienenmodul FA-xxxxxx
- Hydraulikmodul FH-xxxxxx
- Verteilermodul FV-xxxxxx
- Vorverdrahtungsmodul (optional) FE-xxxxxx
- Montageartikel* FM-xxxxxx
Der Montageartikel definiert den Auslieferungszustand der einzelnen Module - ob diese werkseitig separat verpackt, teilmontiert oder vollständig montiert bereitgestellt werden.
3. VORTEILE
- modulare Zusammenstellung von Kompaktstationen
- Module können werk- oder baustellenseitig montiert werde
- geringerer Montageaufwand durch vorkonfigurierte Befestigungslöcher
- alle wichtigen Komponenten aus einer Hand bzw. in einer komplexen Station
4. BESTANDTEILE
- verzinkte Halteschiene mit Befestigungs- und Aufnahmeöffnungen für Kugelhähne
- Kugelhähne DN 20 Messing vernickelt - ausgenommen trinkwasserberührende Bauteile, grüner Flügelgriff für Trinkwasseranwendungen, DVGW zertifiziert
- Kugelhähne DN 20 Messing vernickelt, roter Flügelgriff - für Heizungsanwendungen
- Messing Gegenmutter je Kugelhahn, zum Fixieren auf der Halteschiene
- Visualisierungspfeil (auf Halteschiene) mit symbolischer Referenz auf den jeweiligen Anschluss
5. TECHNISCHE DATEN:
5.1 PRIMÄRSEITE:
- Betriebstemperatur 75 °C
- Empfehlung liegt bei 60 °C zum Schutz des Plattenwärmeübertragers gegen Verkalkung
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
5.2 TRINKWASSERERWÄRMUNG:
- max. Entnahmetemperatur 60 °C
- max. Prüfdruck 15 bar
- max. Betriebsdruck 10 bar
5.3 FLÄCHENHEIZUN:
- max. Volumenstrom 2,14 m³/h
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
6. ANSCHLÜSSE:
- Primäranschluss DN 20 (3/4“ IG)
- Sekundäranschluss DN 20 (3/4“ AG, flachdichtend)
