strawa Friwara WM-VT-63-GB1,5-KH 7 Hkr.
strawa Friwara WM-VT-63-GB1,5-KH 5 Hkr.
Ürün numarası
99903124445
Seri numarası
FV-000005
Sipariş kodu
STWFV000005
Gümrük tarife numarası
84818059

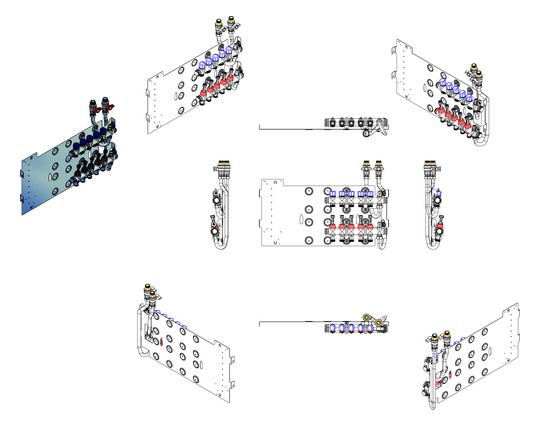

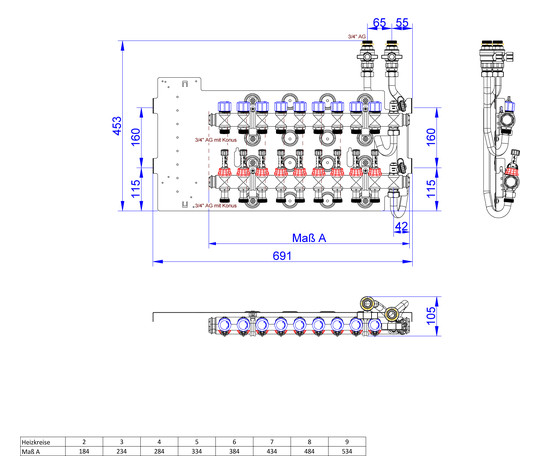

strawa Friwara WM-VT-63-GB1,5-KH 5 Hkr. Flächenheizungsverteiler mit Durchflussanzeiger 0-3 l/min im Vorlauf und Ventiileinsätzen M30x1,5 im Rücklauf, SFEE-Ventil im Vor- und Rücklauf, Grundblech 1,5 BxHxT: 691 x 472 x 105 mm
Tanim
1. FUNKTIONSBESCHREIBUNG:
Das Verteilermodul Friwara WM-VT-63-GB1,5 ist eine modulare, multifunktionale Komponente des Friwara WM Systembaukastens. Es kann werkseitig oder bauseitig in Kombination mit weiteren Modulen wie dem Schrankmodul, Anschlussschienenmodul, Hydraulikmodul und Vorverdrahtungsmodul installiert werden. Der Friwara WM Systembaukasten ist speziell für den Einsatz in Wohngebäuden konzipiert, die eine energieeffiziente Trinkwassererwärmung und bedarfsgerechte Wärmeregelung erfordern.
Beschreibung

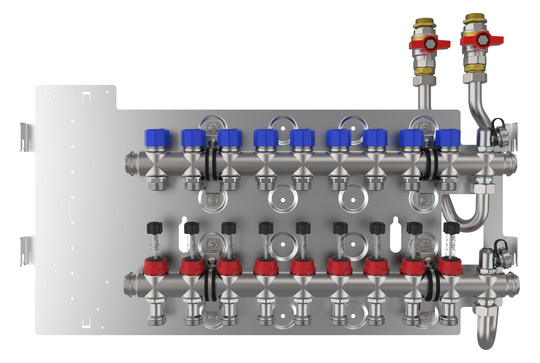

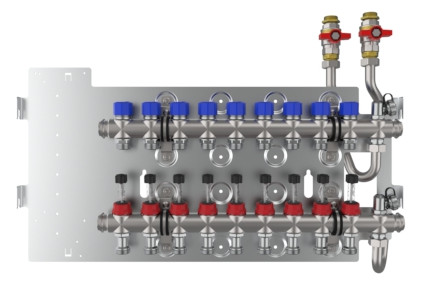

Das Verteilermodul Friwara WM-VT-63-GB1,5 ist auf einem stabilen Grundblech vormontiert, das in die Schrankmodule Friwara WM-EBZ-G1,5, Friwara WM-APS-G1,5 oder Friwara WM-UPS-G1,5 integriert werden kann. Optional kann auf der linken Seite des Grundblechs eine Klemmleiste zur elektrischen Verbindung installiert werden. Das Modul eignet sich sowohl für Heiz- als auch Kühlanwendungen im Rahmen von Flächenverteilsystemen. Zwei vertikal angeordnete Edelstahlrohre mit montierten Kugelhähnen dienen als Primäranschluss und bilden den Übergabepunkt zum Friwara WM Hydraulikmodul. Die Funktion des Verteilermoduls umfasst die Verteilung der Volumenströme in die angeschlossenen Heiz- und Kühlkreise. Jeder Heiz-/Kühlkreis kann einzeln über integrierte Absperreinrichtungen deaktiviert und mithilfe der Regolux® Durchflussanzeiger hydraulisch abgeglichen werden. Für die Raumtemperaturregelung ist die Nachrüstung mit Stellantrieben, Regelantrieben und einer Klemmleiste oder einem kompletten Vorverdrahtungsmodul möglich. Diese Komponenten ermöglichen die Ansteuerung über bauseits installierte Raumthermostate. Ein integriertes SFE-Ventil erlaubt das Spülen, Befüllen und Entlüften des Flächenverteilersystems. Zusätzlich ist eine bauseitige Estrichtrocknung mithilfe des optionalen Friwara WM-Estrichaufheiz-Moduls (HY) - ohne montiertes Hydraulikmodul - möglich. In diesem Fall wird eine Kurzschlussstrecke zwischen Vor- und Rücklauf über den Versorgungsstrang und das Verteilermodul realisiert.
2. AUFBAU VON KOMPAKTSTATIONEN AUS MODULEN:
Der Friwara WM Systembaukasten ist modular aufgebaut und ermöglicht die Konfiguration einer vollständigen Station. Für die Trinkwassererwärmung in Kombination mit einer Flächenheizung sind folgende Module erforderlich:
Bezeichnung WM-Modul
- Schrankmodul FS-xxxxxx
- Anschlussschienenmodul FA-xxxxxx
- Hydraulikmodul FH-xxxxxx
- Verteilermodul FV-xxxxxx
- Vorverdrahtungsmodul (optional) FE-xxxxxx
- Montageartikel* FM-xxxxxx
Der Montageartikel definiert den Auslieferungszustand der einzelnen Module - ob diese werkseitig separat verpackt, teilmontiert oder vollständig montiert bereitgestellt werden.
3. VORTEILE:
- modulare Zusammenstellung von Kompaktstationen
- Module können werk- oder baustellenseitig montiert werden
- hydraulischer Abgleich pro Heizkreis
- bauseitige Estrichaufheizung in der Bauphase
- optionale Montage einer Klemmleiste möglich
4. BESTANDTEILE:
- Montageblech GB1,5 für Friwara WM-EBZ-G1,5, WM-APS-G1,5 und WM-UPS-G1,5 Schränke
- Verteilerbalken aus Edelstahl 1.4301 (DIN EN 10088)
- Befestigungsschellen mit Gummieinlage zur Schallentkopplung
- pro Heizkreis ist im Vorlaufbalken ein Regolux ® Durchflussanzeiger 0-3 l/min zum hydraulischen Abgleich von Flächenheiz- bzw. kühlkreisen installiert
- absperrbar und visuell regulierbarer Durchfluss
- pro Heizkreis ist im Rücklaufbalken ein Thermostatventileinsatz M30x1,5 für die Aufnahme eines Stell- bzw. Regelantriebs installiert
- Spül-, Füll-, Entleerventile im Vor- und Rücklauf
- Kugelhähne zur Absperrung im Vor- und Rücklauf
5. TECHNISCHE DATEN:
- 2 bis 9 Heizkreise
- für Schrankmodule Friwara WM-EBZ-G1,5, Friwara WM-APS-G1,5 oder Friwara WM-UPS-G1,5
Einsatz in Hydraulikmodul (WM-TWE-FBR, WM-TWE-FBR-HT, WM-4L, WM-4L-HT)
- max. Volumenstrom 2,14 m³/h
- max. Betriebstemperatur 45 °C
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
Einsatz in Hydraulikmodul Hybrid (WM-TWE-FB-HY, WM-TWE-4L-HY)
- max. Volumenstrom 0,8 m³/h
- max. Betriebstemperatur 45 °C
- max. Prüfdruck 6 bar
- max. Betriebsdruck 4 bar
6. ANSCHLÜSSE:
- Primäranschluss (Kugelhahn) DN 20 (3/4“ AG, flachdichtend)
- Sekundäranschluss (Verteiler) DN 20 (3/4“ AG, mit Konus für Klemmverschraubungen)
