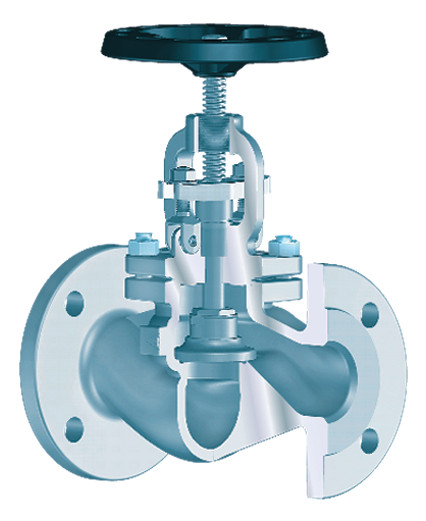

ARI Flanschen-Absperrv. STOBU 55006 DN80,PN40,1.4408, Flachkegel
Ürün numarası
99901645777
Seri numarası
5500600801
Sipariş kodu
ARI5500600801
Gümrük tarife numarası
84818079
ARI Flanschen-Absperrventil STOBU 55006 DN80 PN40 1.4408 Kegelausführung: Flachkegel
Tanim
Metallisch dichtendes Absperrventil
in Durchgangsform mit Flanschen,
Baulänge gem. EN 558, FTF-1,
Gehäuse aus Edelstahl 1.4408
mit Grundanstrich,
mit Stopfbuchsabdichtung
für Anwendungen in der Gebäudetechnik
von -10 Grad C bis + 400 Grad C
Kegel, Spindel und Sitzring aus
Edelstahl 1.4571
Spindel mit gerolltem Gewinde,
Schaft prägepoliert,
TA-Luft (DIN EN 15848), TRB 801 Nr.45,
TÜV-Prüf-Nr.973-10675245-10 A,
CE-Zertifizierung nach
Druckgeräterichtlinie.
Nenndruck: PN 16
Nennweite: DN80
Kegelausf.: Flachkegel
max. Temp.: -10 bis +400 Grad C
Gewicht: 27,7 kg
Preisgruppe: I44
Artikelnummer: ---
in Durchgangsform mit Flanschen,
Baulänge gem. EN 558, FTF-1,
Gehäuse aus Edelstahl 1.4408
mit Grundanstrich,
mit Stopfbuchsabdichtung
für Anwendungen in der Gebäudetechnik
von -10 Grad C bis + 400 Grad C
Kegel, Spindel und Sitzring aus
Edelstahl 1.4571
Spindel mit gerolltem Gewinde,
Schaft prägepoliert,
TA-Luft (DIN EN 15848), TRB 801 Nr.45,
TÜV-Prüf-Nr.973-10675245-10 A,
CE-Zertifizierung nach
Druckgeräterichtlinie.
Nenndruck: PN 16
Nennweite: DN80
Kegelausf.: Flachkegel
max. Temp.: -10 bis +400 Grad C
Gewicht: 27,7 kg
Preisgruppe: I44
Artikelnummer: ---
Absperrventil
Werkstoff des Gehäuses
rostfreier Stahl
Werkstoffgüte des Gehäuses
Edelstahl 316 (1.4408)
Nenndurchmesser
DN 80
Rohraußendurchmesser alle Anschlüsse
0 mm
Anschluss 1
Flansch
Mit Kupplungsanschluss 1
Nein
Anschluss 2
Flansch
Mit Kupplungsanschluss 2
Nein
Druckstufe Artikel
PN 40
Druckstufe Flansch
PN 40
Max. Druckunterschied bei 20 °C
40 bar
Mediumtemperatur (Dauerbetrieb)
-10 - 400 °C
Oberflächenschutz
sonstige
Von innen gefüttert
sonstige
Freistrom
Nein
Selbstverschließend
Nein
Federschließend (NC)
Nein
Federöffnend (NO)
Nein
Spindel und/oder Handrad ansteigend
Ja
Bedienung
Handrad
Anschluß Bedienung
sonstige
Ausführung des Absperrventils
festes Ventil
Klappenbedienung
sonstige
Kopfstücktyp
sonstige
Rechtwinklige Ausführung
Nein
Balgventil
Nein
Dichtung
sonstige
Mit Standanzeiger
Ja
Mit Entleerungsventil
Nein
Zeta-Wert
4,5
Nennbaugröße
DIN
Länge Anschluss 1
310 mm
Arbeitslänge Anschluss 1
0 mm
Länge Anschluss 2
0 mm
Arbeitslänge Anschluss 2
0 mm
Höhe Handgriff/Handrad
305 mm
Länge Handgriff/Durchmesser Handrad
200 mm
Ventilwinkel
180 °
Winkel der Spindel
90 °
Mit Rückstromsicherung
Nein
Material primäre Spindeldichtung
Graphit
Geeignet für Flüssigkeiten
Ja
Geeignet für Gase
Ja
Geeignet für Dampf
Ja
Edelstahlsitzring
Ja
Spindelgewinde außerhalb des Mediums
Ja
VdS-geprüft
Nein
KIWA-Prüfsiegel
Nein
Gastec QA - AR 214 (H2)
Nein
