ARI Flanschen-Absperrv. STOBU 55006 DN80,PN40,1.4408, Flachkegel
Artikelnummer
99901645777
Werksnummer
5500600801
Bestell-Code
ARI5500600801
Zolltarifnummer
84818079

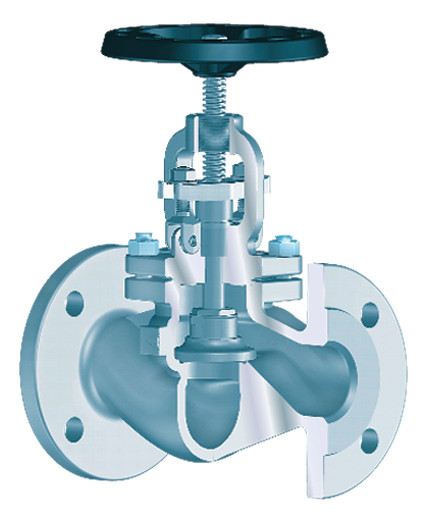

ARI Flanschen-Absperrventil STOBU 55006 DN80 PN40 1.4408 Kegelausführung: Flachkegel
Beschreibung
Metallisch dichtendes Absperrventil
in Durchgangsform mit Flanschen,
Baulänge gem. EN 558, FTF-1,
Gehäuse aus Edelstahl 1.4408
mit Grundanstrich,
mit Stopfbuchsabdichtung
für Anwendungen in der Gebäudetechnik
von -10 Grad C bis + 400 Grad C
Kegel, Spindel und Sitzring aus
Edelstahl 1.4571
Spindel mit gerolltem Gewinde,
Schaft prägepoliert,
TA-Luft (DIN EN 15848), TRB 801 Nr.45,
TÜV-Prüf-Nr.973-10675245-10 A,
CE-Zertifizierung nach
Druckgeräterichtlinie.
Nenndruck: PN 16
Nennweite: DN80
Kegelausf.: Flachkegel
max. Temp.: -10 bis +400 Grad C
Gewicht: 27,7 kg
Preisgruppe: I44
Artikelnummer: ---
in Durchgangsform mit Flanschen,
Baulänge gem. EN 558, FTF-1,
Gehäuse aus Edelstahl 1.4408
mit Grundanstrich,
mit Stopfbuchsabdichtung
für Anwendungen in der Gebäudetechnik
von -10 Grad C bis + 400 Grad C
Kegel, Spindel und Sitzring aus
Edelstahl 1.4571
Spindel mit gerolltem Gewinde,
Schaft prägepoliert,
TA-Luft (DIN EN 15848), TRB 801 Nr.45,
TÜV-Prüf-Nr.973-10675245-10 A,
CE-Zertifizierung nach
Druckgeräterichtlinie.
Nenndruck: PN 16
Nennweite: DN80
Kegelausf.: Flachkegel
max. Temp.: -10 bis +400 Grad C
Gewicht: 27,7 kg
Preisgruppe: I44
Artikelnummer: ---
Spezifikationen
Werkstoff des Gehäuses
Gusseisen
Winkel der Spindel
90 °
Geeignet für Gase
Ja
Rohraußendurchmesser alle Anschlüsse
0 mm
Material primäre Spindeldichtung
Graphit
Mit Kupplungsanschluss 1
Nein
Anschluss 1
Flansch
Bedienung
Handrad
Mit Kupplungsanschluss 2
Nein
Werkstoffgüte
Edelstahl 316 (1.4408)
Anschluss 2
Flansch
Oberfläche
sonstige
Selbstverschließend
Nein
Genehmigt von der NCP
Nein
KIWA-Prüfsiegel
Nein
Druckstufe Artikel
PN 40
Gaszulassung QA
Nein
Spindel und/oder Handrad ansteigend
Ja
Max. Druckunterschied bei 20 °C
40 bar
Dichtung
sonstige
Rechtwinklige Ausführung
Nein
Von innen gefüttert
sonstige
FM-Prüfung
Nein
Mit Rückstromsicherung
Ja
Geeignet für Dampf
Ja
UL-Prüfung
Nein
ULC-Farbe
Nein
LPCB-Prüfung
Nein
Min. Mediumtemperatur (Dauerbetrieb)
-10 °C
Zeta-Wert
45
Länge Anschluss 1
310 mm
Freistrom
Nein
Länge Anschluss 2
0 mm
Mit Standanzeiger
Ja
Federschließend (NC)
Nein
Kopfstücktyp
sonstige
Ventilwinkel
180 °
Federöffnend (NO)
Nein
Länge Handgriff/Durchmesser Handrad
200 mm
Anschluß Bedienung
nicht zutreffend
Nennbaugröße
DIN
Höhe Handgriff/ Handrad
305 mm
Klappenbedienung
sonstige
Geeignet für Flüssigkeiten
Ja
Ausführung des Ventils
Fester Ventil
Mit Entleerventil
Nein
Balgventil
Nein
