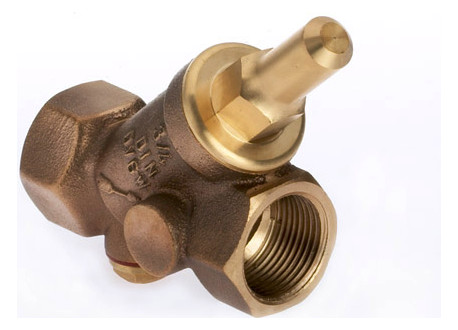

BENDER Rückflußverh.Rotg. Typ 3701 DN 25 m.Kontrollstutzen
Numéro d'article
99902161762
Numéro d'usine
3701250
Code de commande
BD3701250
Numéro de tarif douanier
84818079
Rotguss long-life Rückflussverhinderer mit Kontrollstutzen (EA) DN 25 1
Description
Produkteigenschaften
- Eingang: Rp-Innengewinde nach DIN EN 10226-1
- Ausgang: Rp-Innengewinde nach DIN EN 10226-1
- Druckstufe: PN16
- Schallschutzzulassung: Klasse 1 (für Nenngrößen DN15 – DN32)
- ohne Entleerung / mit Entleerung
- mit Kontrollstutzen
- mit EPDM Flachdichtung
- Öffnungsdruck< 0,15 bar
- Eingang: Rp-Innengewinde nach DIN EN 10226-1
- Ausgang: Rp-Innengewinde nach DIN EN 10226-1
- Druckstufe: PN16
- Schallschutzzulassung: Klasse 1 (für Nenngrößen DN15 – DN32)
- ohne Entleerung / mit Entleerung
- mit Kontrollstutzen
- mit EPDM Flachdichtung
- Öffnungsdruck< 0,15 bar
Funktionsbeschreibung
Der Rotguss-Rückflussverhinderer erlaubt das Fließen von Trinkwasser in ausschließlich die auf dem
Gehäusekörper angegebene Durchflussrichtung. In Ruhestellung ist das Ventil durch eine
vorgespannte Feder geschlossen. Damit wird im Falle einer Rücksaugung, dass Rückfließen
verhindert und das Trinkwasser geschützt. Sobald das Ventil eingangsseitig mit Druck beaufschlagt
wird, drückt die Feder gegen die Oberteilkappe und der Ventilkegel hebt vom Dichtsitz ab.
Bender Armaturen Rotguss Rückflussverhinderer entsprechen den Bestimmungen der DIN EN
13959 der kontrollierbaren Rückflussverhinderer der Familie E, Typ A.
Der Rotguss-Rückflussverhinderer erlaubt das Fließen von Trinkwasser in ausschließlich die auf dem
Gehäusekörper angegebene Durchflussrichtung. In Ruhestellung ist das Ventil durch eine
vorgespannte Feder geschlossen. Damit wird im Falle einer Rücksaugung, dass Rückfließen
verhindert und das Trinkwasser geschützt. Sobald das Ventil eingangsseitig mit Druck beaufschlagt
wird, drückt die Feder gegen die Oberteilkappe und der Ventilkegel hebt vom Dichtsitz ab.
Bender Armaturen Rotguss Rückflussverhinderer entsprechen den Bestimmungen der DIN EN
13959 der kontrollierbaren Rückflussverhinderer der Familie E, Typ A.
Kein Verwendungshinweis vorhanden.
Rückschlagventil
Werkstoff des Gehäuses
sonstige
Nenndurchmesser
DN 25
Anschlüsse
Innengewinde zylindrisch BSPT-Rp (ISO 7-1 / EN 10226-1)
Druckstufe Artikel
PN 16
Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
