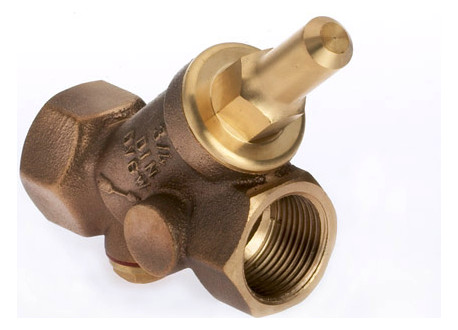

BENDER Rückflußverh.Rotg. Typ 3701 DN 25 m.Kontrollstutzen
Artikelnummer
99902161762
Werksnummer
3701250
Bestell-Code
BD3701250
Zolltarifnummer
84818079
Rotguss long-life Rückflussverhinderer mit Kontrollstutzen (EA) DN 25 1
Beschreibung
Produkteigenschaften
- Eingang: Rp-Innengewinde nach DIN EN 10226-1
- Ausgang: Rp-Innengewinde nach DIN EN 10226-1
- Druckstufe: PN16
- Schallschutzzulassung: Klasse 1 (für Nenngrößen DN15 – DN32)
- ohne Entleerung / mit Entleerung
- mit Kontrollstutzen
- mit EPDM Flachdichtung
- Öffnungsdruck< 0,15 bar
- Eingang: Rp-Innengewinde nach DIN EN 10226-1
- Ausgang: Rp-Innengewinde nach DIN EN 10226-1
- Druckstufe: PN16
- Schallschutzzulassung: Klasse 1 (für Nenngrößen DN15 – DN32)
- ohne Entleerung / mit Entleerung
- mit Kontrollstutzen
- mit EPDM Flachdichtung
- Öffnungsdruck< 0,15 bar
Funktionsbeschreibung
Der Rotguss-Rückflussverhinderer erlaubt das Fließen von Trinkwasser in ausschließlich die auf dem
Gehäusekörper angegebene Durchflussrichtung. In Ruhestellung ist das Ventil durch eine
vorgespannte Feder geschlossen. Damit wird im Falle einer Rücksaugung, dass Rückfließen
verhindert und das Trinkwasser geschützt. Sobald das Ventil eingangsseitig mit Druck beaufschlagt
wird, drückt die Feder gegen die Oberteilkappe und der Ventilkegel hebt vom Dichtsitz ab.
Bender Armaturen Rotguss Rückflussverhinderer entsprechen den Bestimmungen der DIN EN
13959 der kontrollierbaren Rückflussverhinderer der Familie E, Typ A.
Der Rotguss-Rückflussverhinderer erlaubt das Fließen von Trinkwasser in ausschließlich die auf dem
Gehäusekörper angegebene Durchflussrichtung. In Ruhestellung ist das Ventil durch eine
vorgespannte Feder geschlossen. Damit wird im Falle einer Rücksaugung, dass Rückfließen
verhindert und das Trinkwasser geschützt. Sobald das Ventil eingangsseitig mit Druck beaufschlagt
wird, drückt die Feder gegen die Oberteilkappe und der Ventilkegel hebt vom Dichtsitz ab.
Bender Armaturen Rotguss Rückflussverhinderer entsprechen den Bestimmungen der DIN EN
13959 der kontrollierbaren Rückflussverhinderer der Familie E, Typ A.
Kein Verwendungshinweis vorhanden.
Spezifikationen
Werkstoff des Gehäuses
sonstige
Nenninnendurchmesser
DN 25
Druckstufe Artikel
PN 16
Dichtung
EPDM
