sanibel Ablauf S3-DR senkrecht DN 50 Auslauf senkrecht Bauhöhe 67mm

30122593896 #1
30122593896 #130122593896 #230122593896 #330122593896 #430122593896 #530122593896 #6
product number
30122593896
manufacturer's product number
7082932
Order code
SANDRS365000368
assembly time (Bürgerle)
7 Min
customs tariff number
39269097
possibilty to be sent by postal mail
Yes

sanibel Ablauf S3-DR senkrecht DN 50 Auslauf senkrecht Bauhöhe 67mm

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Andere Ausführungen:
Also buy this
sanibel Montagefüße S3-DR schallentkop. für Ablauf flach und norm 4 Stücksanibel Montagefüße S3-DR schallentkop. für Ablauf flach und norm 4 Stück
sanibel Duschrinne S3-DR gerade mit SSy-Dichtband 700mm aus Edelstahlsanibel Duschrinne S3-DR gerade mit SSy-Dichtband 700mm aus Edelstahl
sanibel Duschrinne S3-DR gerade mit SSy-Dichtband 800mm aus Edelstahlsanibel Duschrinne S3-DR gerade mit SSy-Dichtband 800mm aus Edelstahl
Description
General
Instructions for use
sanibel Ablauf "senkrecht", DN 50
Senkrechter Ablauf für sanibel Duschrinne zur Montage am Rinnenkörper, Ablauf 360Grad drehbar, zum senkrechten Anschluss an DN 50 Abwasserleitungen, mit herausnehmbarem Siphontauchrohr.
Minimale Aufbauhöhe Oberkante Rinne bis Unterkante Fußbügel = 67 mm
Sperrwasserhöhe = 50 mm, gem. DIN EN 1253
Notwendige Kernbohrung = 130 mm
Ablaufleistung nach DIN EN 1253, bei 10/20 mm Aufstau über Rost:
Designrost "linas": 1,3/1,3 l/s
Designrost "steel II": 1,3/1,3 l/s
Fliesenmulde "plate"/"plate II": 1,2/1,2 l/s
Bestell-Nr.: 7082932
Bodenablauf mit 1 Anschluss
Material Bodenabfluss
Kunststoff
Werkstoffgüte Bodenablauf
Polypropylen (PP)
Anschluss
Schiebeende
Nenndurchmesser
DN 50
Rohraußendurchmesser
50 mm
Richtung Auslass
vertikal
Ablaufleistung
1,3 l/s
Mit Siphon
Ja
Abnehmbare Wasserfalle
Ja
Schließbar
Nein
Höhe Wasserverschluss
50 mm
Mit Sandfänger/Sandfalle
Nein
downloads and BauDocs

all

Project preparation
Offer
InstallationshinweiseGSH_Sanibel_4027255053281_8J7bkJyteY2kSAfqdGedJA.PDF (139 kB)
Fotorealistisches Farb-BildGSH_Sanibel_4027255053281_oIAqFb7rfOhgEV39-C5Vdw.TIF (1.9 MB)
Fotorealistisches Farb-BildGSH_Sanibel_4027255053281_cETL8EYx5UVvNuwBGT_XpA.PNG (1.6 MB)

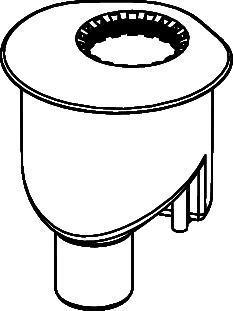

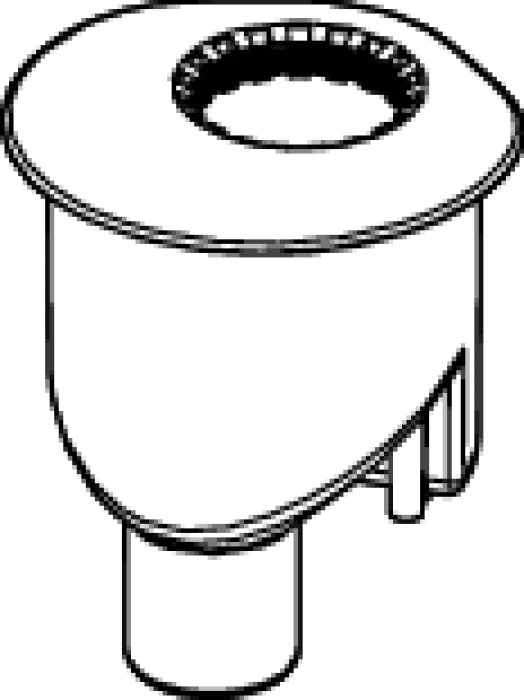

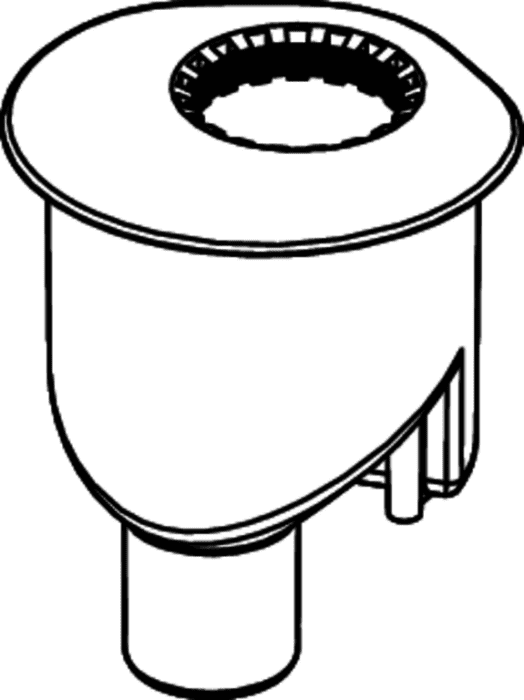

Unvermaßte StrichzeichnungGSH_Sanibel_4027255053281_yRA6KXmTzpJIMN549mj4fw.TIF (27 kB)
Unvermaßte StrichzeichnungGSH_Sanibel_4027255053281_awdq5bXxKP5wwJFU1N9BgQ.PNG (4 kB)

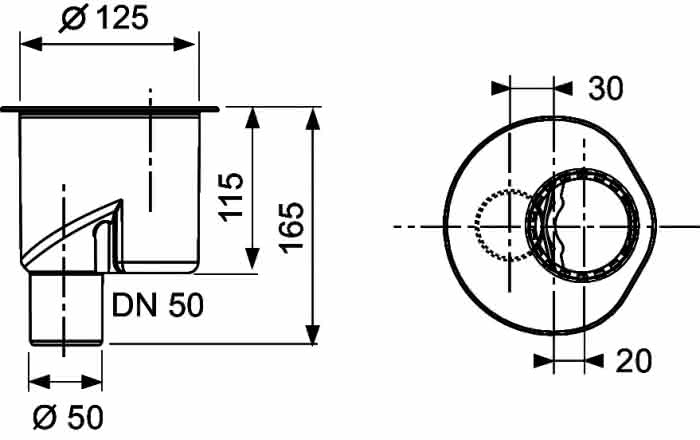

Vermaßte StrichzeichnungGSH_Sanibel_4027255053281_TH5WFLZ8Sm540CoWltDwVA.TIF (143 kB)
Vermaßte StrichzeichnungGSH_Sanibel_4027255053281_ZmcHqgwtMoEqOEZf3edZAQ.PNG (11 kB)
CAD 2D FrontansichtGSH_Sanibel_4027255053281_Yb8wm_lEeKzZNOvWeeGFww.DWG (225 kB)
CAD 2D FrontansichtGSH_Sanibel_4027255053281_7HTJaSwzbQfqOKg5ngqJAg.DXF (1.2 MB)
CAD 3D-DatenGSH_Sanibel_4027255053281_iX3ijLga3EYYinBLvhJSvQ.STP (5.2 MB)
2D-DraufsichtSAN_7082932a_2F.dwg (225.47 kB)
2D-DraufsichtSAN_7082932b_2F.dxf (1.22 MB)
MontageanleitungSAN_7082932_MA.pdf (652.58 kB)
MontageanleitungSAN_7082932_MA.pdf (652.58 kB)
MontageanleitungSAN_at430_014_00MA.pdf (138.55 kB)
