sanibel Fliesenmulde PLATE zu Duschrinne S3-DR 800mm aus Edelstahl

30122593864 #1
30122593864 #130122593864 #230122593864 #330122593864 #430122593864 #530122593864 #6
product number
30122593864
manufacturer's product number
7082916
Order code
SANDRS3FMP80
customs tariff number
73269098

sanibel Fliesenmulde PLATE zu Duschrinne S3-DR 800mm aus Edelstahl

I expect this product to be shown by searching for the follwing term:
output
1 Stück
Andere Ausführungen:
Also buy this
sanibel Duschrinne S3-DR gerade mit SSy-Dichtband 800mm aus Edelstahlsanibel Duschrinne S3-DR gerade mit SSy-Dichtband 800mm aus Edelstahl
sanibel Montagefüße S3-DR schallentkop. für Ablauf flach und norm 4 Stücksanibel Montagefüße S3-DR schallentkop. für Ablauf flach und norm 4 Stück
sanibel Ablauf S3-DR Norm DN 50 Auslauf seitlich Bauhöhe 120mmsanibel Ablauf S3-DR Norm DN 50 Auslauf seitlich Bauhöhe 120mm
Description
General
Instructions for use

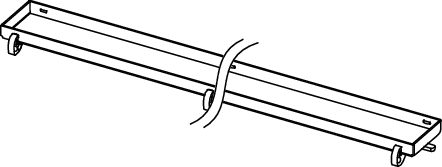

sanibel Fliesenmulde "PLATE", für Duschrinne gerade
Fliesenmulde für sanibel Duschrinne zum Einlegen in den Rinnenkörper, aus Edelstahl, mit polierten Sichtkanten, belastbar nach Belastungsklasse K3 - Prüflast 300 kg zum bauseitigen Einkleben von Fliesen mit elastischem Kleber z. B. Silikon- oder Epoxidharzkleber.
Achtung:
Kleber auf Fliesenverträglichkeit prüfen!
Designausführung = "PLATE"
Nennlänge: 800 mm
Oberfläche: poliert
Bestell-Nr.: 7082916
Gitter für Duschrinne
Form des Gitters
rechteckig
Gitter für Glas
Nein
Gitter für Fliesen
Ja
Material Gitter
rostfreier Stahl
Werkstoffgüte
Edelstahl 304 (1.4301)
Form der Gitterlochung
ohne
Länge
745 mm
Breite
66 mm
Höhe
22 mm
Materialstärke Gitter
1,5 mm
downloads and BauDocs

all

Project preparation
Offer
InstallationshinweiseGSH_Sanibel_4027255053045_Qti6_NgbsTkAlfSR3JCDgw.PDF (63 kB)
Fotorealistisches Farb-BildGSH_Sanibel_4027255053045_KDHh_c5XLHd-jAZd0iG2BQ.TIF (147 kB)
Fotorealistisches Farb-BildGSH_Sanibel_4027255053045_uj5JofDq5DmiRt-gcToc5g.PNG (88 kB)
Unvermaßte StrichzeichnungGSH_Sanibel_4027255053045_rgeSBbAcTdv90t7wzoC8ng.TIF (87 kB)
Unvermaßte StrichzeichnungGSH_Sanibel_4027255053045_PItl-8-VNj9hEHTyXJe5jA.PNG (6 kB)
Vermaßte StrichzeichnungGSH_Sanibel_4027255053045_KnxU3Lw1YGlXVEh76JwLvw.TIF (94 kB)
Vermaßte StrichzeichnungGSH_Sanibel_4027255053045_-jnCn_2Eus6Eo1JNZXkIIA.PNG (6 kB)
CAD 2D FrontansichtGSH_Sanibel_4027255053045_cgMjXf3yuT2qJ40qQTk1SQ.DWG (45 kB)
CAD 2D FrontansichtGSH_Sanibel_4027255053045_LST0E9PMaj6JsJ1uzHRJig.DXF (218 kB)
CAD 3D-DatenGSH_Sanibel_4027255053045_l-m1SOoFsSdGpC6_gx7H_Q.STP (248 kB)
MontageanleitungSAN_7082916_MA.pdf (559.25 kB)
MontageanleitungSAN_7082916_MA.pdf (559.25 kB)
MontageanleitungSAN_at430_006_00MA.pdf (62.95 kB)
