Resideo Schmutzfänger V6003 Sphäroguss, Flansch, PN 16, DN 80
Artikelnummer
99902707606
Werksnummer
V60030080
Bestell-Code
HBV60030080
Montagezeit (Bürgerle)
1 Std 19 Min
Zolltarifnummer
84212100

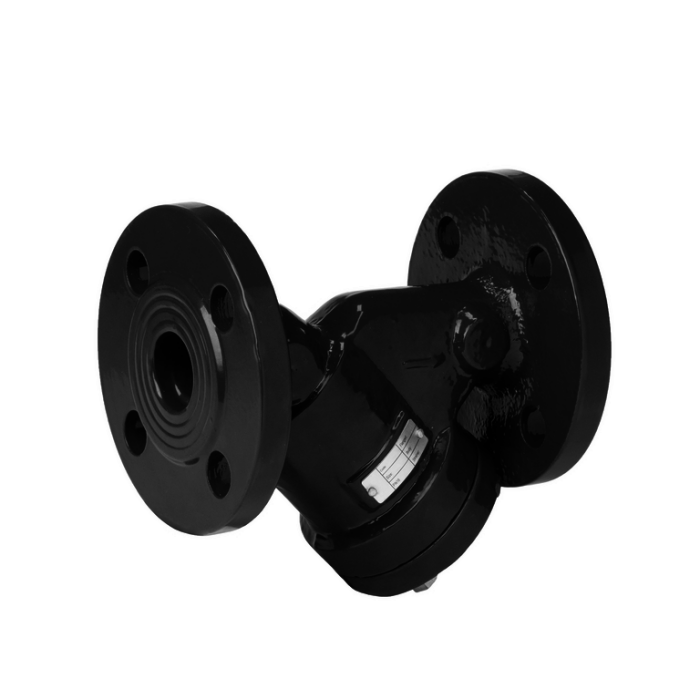

Resideo Schmutzfänger V6003 Sphäroguss, Flansch, PN 16 DN 80
Beschreibung
Resideo Schmutzfänger V6003
Bei den Schmutzfängern der Serie V6003 handelt es sich um geflanschte Y-Filter mit einem Gehäuse aus Sphäroguss, die in Heiz- und Klimasystemen (HVAC) eingesetzt werden. Sie schützen Anlagenteile wie z. B. Pumpen, Ventile, Rückflussverhinderer, Rohrleitungen und Wärmeaustauscher vor eingespülten Fremdkörpern, wie Rost, Schweißperlen und Späne.
Merkmale:
• Für die Montage in horizontale und vertikale Rohrleitung
• Abnehmbarer Deckel für Prüfung und Wartung
• Geeignet für Heizungswasser mit bis zu 50% Glykol
• Korrosionsbeständige Ausführung
Medium: Wasser, mit max. 50 % Glykol nach VDI 2035
Nennweite: DN 80
Werkstoff des Gehäuses: Kugelgraphitguss
Mediumtemperatur: -10 GradC - 120 GradC
Maschenweite Filterelement: 1 mm
Druckstufe Artikel: PN 16
Druckstufe Flansch: PN 16
Kvs-Wert: 62,2
Bauform: Y-Filter
Fabrikat: Resideo
Typ: Braukmann
Bei den Schmutzfängern der Serie V6003 handelt es sich um geflanschte Y-Filter mit einem Gehäuse aus Sphäroguss, die in Heiz- und Klimasystemen (HVAC) eingesetzt werden. Sie schützen Anlagenteile wie z. B. Pumpen, Ventile, Rückflussverhinderer, Rohrleitungen und Wärmeaustauscher vor eingespülten Fremdkörpern, wie Rost, Schweißperlen und Späne.
Merkmale:
• Für die Montage in horizontale und vertikale Rohrleitung
• Abnehmbarer Deckel für Prüfung und Wartung
• Geeignet für Heizungswasser mit bis zu 50% Glykol
• Korrosionsbeständige Ausführung
Medium: Wasser, mit max. 50 % Glykol nach VDI 2035
Nennweite: DN 80
Werkstoff des Gehäuses: Kugelgraphitguss
Mediumtemperatur: -10 GradC - 120 GradC
Maschenweite Filterelement: 1 mm
Druckstufe Artikel: PN 16
Druckstufe Flansch: PN 16
Kvs-Wert: 62,2
Bauform: Y-Filter
Fabrikat: Resideo
Typ: Braukmann
Resideo Schmutzfänger V6003
Bei den Schmutzfängern der Serie V6003 handelt es sich um geflanschte Y-Filter mit einem Gehäuse aus Sphäroguss, die in Heiz- und Klimasystemen (HVAC) eingesetzt werden. Sie schützen Anlagenteile wie z. B. Pumpen, Ventile, Rückflussverhinderer, Rohrleitungen und Wärmeaustauscher vor eingespülten Fremdkörpern, wie Rost, Schweißperlen und Späne.
Merkmale:
• Für die Montage in horizontale und vertikale Rohrleitung
• Abnehmbarer Deckel für Prüfung und Wartung
• Geeignet für Heizungswasser mit bis zu 50% Glykol
• Korrosionsbeständige Ausführung
Bei den Schmutzfängern der Serie V6003 handelt es sich um geflanschte Y-Filter mit einem Gehäuse aus Sphäroguss, die in Heiz- und Klimasystemen (HVAC) eingesetzt werden. Sie schützen Anlagenteile wie z. B. Pumpen, Ventile, Rückflussverhinderer, Rohrleitungen und Wärmeaustauscher vor eingespülten Fremdkörpern, wie Rost, Schweißperlen und Späne.
Merkmale:
• Für die Montage in horizontale und vertikale Rohrleitung
• Abnehmbarer Deckel für Prüfung und Wartung
• Geeignet für Heizungswasser mit bis zu 50% Glykol
• Korrosionsbeständige Ausführung
Derzeit kein Verwendungshinweis vorhanden.
Spezifikationen
Norm Flansch
DIN
Material Abdichtung
EPDM
Maschenweite Filterelement
1 µm
Nenninnendurchmesser
DN 80
Anschluss
Flansch
Druckstufe Flansch
PN 16
Material Filterelement
rostfreier Stahl
Rohraußendurchmesser alle Anschlüsse
80 mm
Mit Kupplung
Nein
Max. Mediumtemperatur (Dauerbetrieb)
120 °C
Mit Dauermagnet
Nein
Druckstufe Artikel
PN 16
Deckelbefestigung
geschraubt
Min. Mediumtemperatur (Dauerbetrieb)
-10 °C
Mit Ablaßmöglichkeit (Anschluss)
Ja

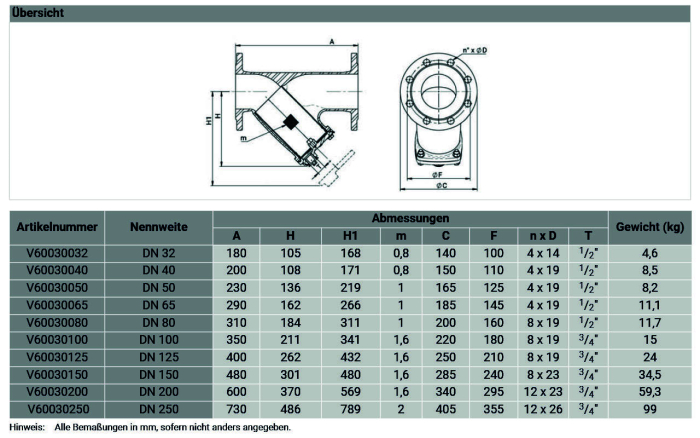

Länge Anschluss 1
155 mm
Länge Anschluss 2
155 mm
Höhe Filtergehäuse
184 mm
Werkstoffgüte
Gusseisen GGG50(GJS-500-7)
Oberfläche
sonstige
Serie
V6003
