Artikelnummer
99902707527
Werksnummer
V60030100

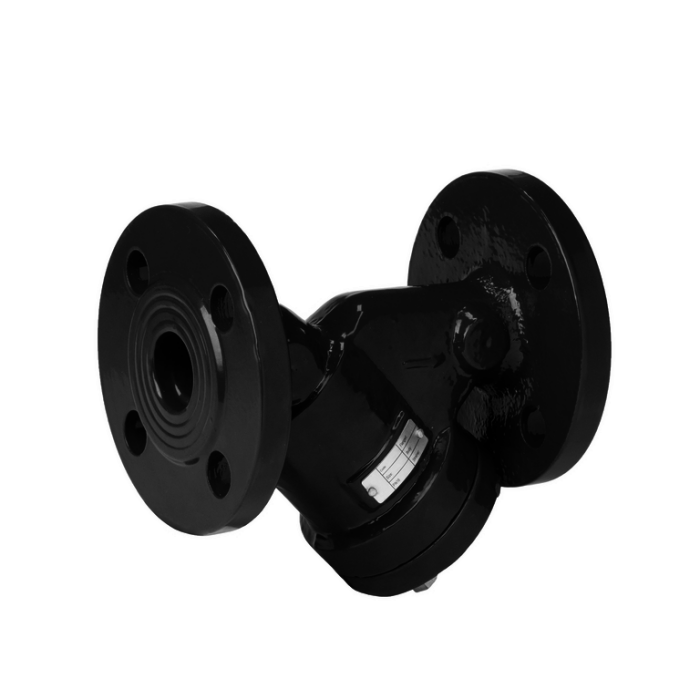

Resideo Schmutzfänger V6003 Sphäroguss, Flansch, PN 16, DN 32
Artikelnummer
99902707602
Werksnummer
V60030032
Bestell-Code
V60030032
Zolltarifnummer
84212100
Resideo Schmutzfänger V6003 Sphäroguss, Flansch, PN 16 DN 32
Beschreibung
Resideo Schmutzfänger V6003
Bei den Schmutzfängern der Serie V6003 handelt es sich um geflanschte Y-Filter mit einem Gehäuse aus Sphäroguss, die in Heiz- und Klimasystemen (HVAC) eingesetzt werden. Sie schützen Anlagenteile wie z. B. Pumpen, Ventile, Rückflussverhinderer, Rohrleitungen und Wärmeaustauscher vor eingespülten Fremdkörpern, wie Rost, Schweißperlen und Späne.
Merkmale:
• Für die Montage in horizontale und vertikale Rohrleitung
• Abnehmbarer Deckel für Prüfung und Wartung
• Geeignet für Heizungswasser mit bis zu 50% Glykol
• Korrosionsbeständige Ausführung
Medium: Wasser, mit max. 50 % Glykol nach VDI 2035
Nennweite: DN 32
Werkstoff des Gehäuses: Kugelgraphitguss
Mediumtemperatur: -10 GradC - 120 GradC
Maschenweite Filterelement: 0,8 mm
Druckstufe Artikel: PN 16
Druckstufe Flansch: PN 16
Kvs-Wert: 24,5
Bauform: Y-Filter
Fabrikat: Resideo
Typ: Braukmann
Bei den Schmutzfängern der Serie V6003 handelt es sich um geflanschte Y-Filter mit einem Gehäuse aus Sphäroguss, die in Heiz- und Klimasystemen (HVAC) eingesetzt werden. Sie schützen Anlagenteile wie z. B. Pumpen, Ventile, Rückflussverhinderer, Rohrleitungen und Wärmeaustauscher vor eingespülten Fremdkörpern, wie Rost, Schweißperlen und Späne.
Merkmale:
• Für die Montage in horizontale und vertikale Rohrleitung
• Abnehmbarer Deckel für Prüfung und Wartung
• Geeignet für Heizungswasser mit bis zu 50% Glykol
• Korrosionsbeständige Ausführung
Medium: Wasser, mit max. 50 % Glykol nach VDI 2035
Nennweite: DN 32
Werkstoff des Gehäuses: Kugelgraphitguss
Mediumtemperatur: -10 GradC - 120 GradC
Maschenweite Filterelement: 0,8 mm
Druckstufe Artikel: PN 16
Druckstufe Flansch: PN 16
Kvs-Wert: 24,5
Bauform: Y-Filter
Fabrikat: Resideo
Typ: Braukmann
Resideo Schmutzfänger V6003
Bei den Schmutzfängern der Serie V6003 handelt es sich um geflanschte Y-Filter mit einem Gehäuse aus Sphäroguss, die in Heiz- und Klimasystemen (HVAC) eingesetzt werden. Sie schützen Anlagenteile wie z. B. Pumpen, Ventile, Rückflussverhinderer, Rohrleitungen und Wärmeaustauscher vor eingespülten Fremdkörpern, wie Rost, Schweißperlen und Späne.
Merkmale:
• Für die Montage in horizontale und vertikale Rohrleitung
• Abnehmbarer Deckel für Prüfung und Wartung
• Geeignet für Heizungswasser mit bis zu 50% Glykol
• Korrosionsbeständige Ausführung
Bei den Schmutzfängern der Serie V6003 handelt es sich um geflanschte Y-Filter mit einem Gehäuse aus Sphäroguss, die in Heiz- und Klimasystemen (HVAC) eingesetzt werden. Sie schützen Anlagenteile wie z. B. Pumpen, Ventile, Rückflussverhinderer, Rohrleitungen und Wärmeaustauscher vor eingespülten Fremdkörpern, wie Rost, Schweißperlen und Späne.
Merkmale:
• Für die Montage in horizontale und vertikale Rohrleitung
• Abnehmbarer Deckel für Prüfung und Wartung
• Geeignet für Heizungswasser mit bis zu 50% Glykol
• Korrosionsbeständige Ausführung
Derzeit kein Verwendungshinweis vorhanden.
Spezifikationen
Befestigung selbstklebend
24.5
Norm Flansch
DIN
Werkstoff des Gehäuses
Gusseisen
Material Abdichtung
EPDM
Maschenweite Filterelement
8 µm
Nenninnendurchmesser
DN 32
Anschluss
Flansch
Druckstufe Flansch
PN 16
Material Filterelement
rostfreier Stahl
Rohraußendurchmesser alle Anschlüsse
32 mm
Mit Kupplung
Nein
Max. Mediumtemperatur (Dauerbetrieb)
120 °C
Mit Dauermagnet
Nein
Druckstufe Artikel
PN 16
Deckelbefestigung
geschraubt
Min. Mediumtemperatur (Dauerbetrieb)
-10 °C
Mit Ablaßmöglichkeit (Anschluss)
Ja
Länge Anschluss 1
90 mm
Länge Anschluss 2
90 mm
Höhe Filtergehäuse
105 mm
Werkstoffgüte
Gusseisen GGG50(GJS-500-7)
Oberfläche
sonstige
Serie
V6003
Downloads und BauDocs
Serie V6003
Artikelnummer
99902707528
Werksnummer
V60030125
Artikelnummer
99902707603
Werksnummer
V60030040
Artikelnummer
99902707604
Werksnummer
V60030050
Artikelnummer
99902707605
Werksnummer
V60030065
Artikelnummer
99902707606
Werksnummer
V60030080
