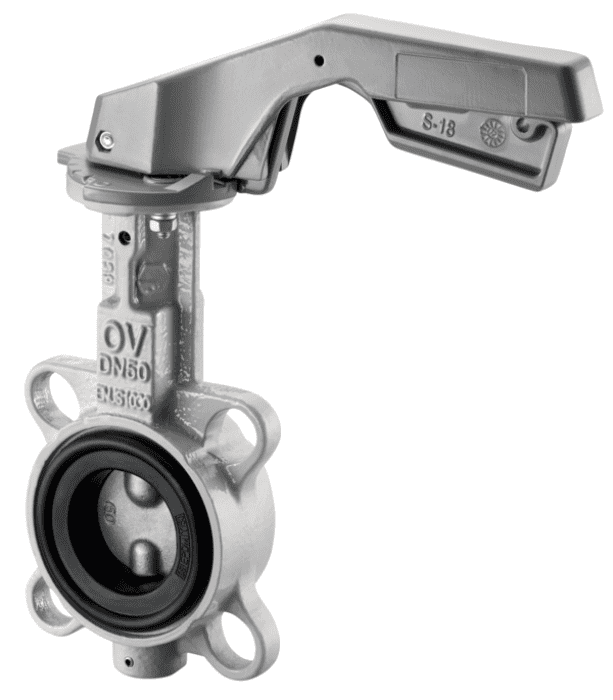

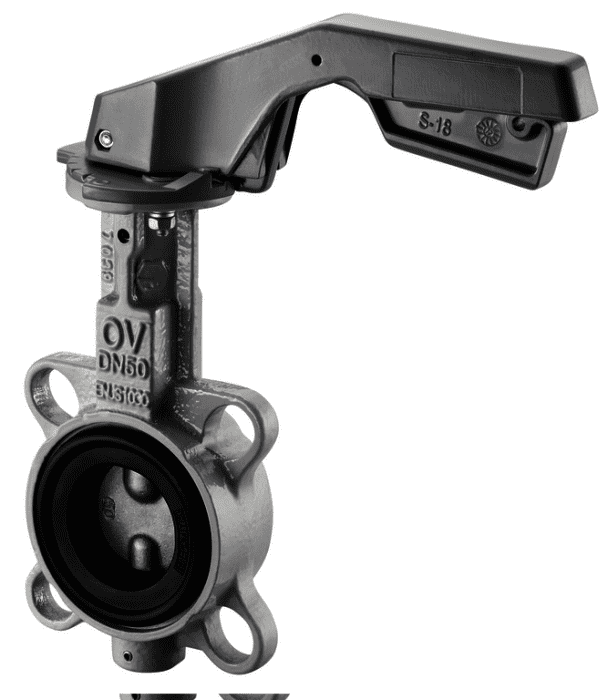

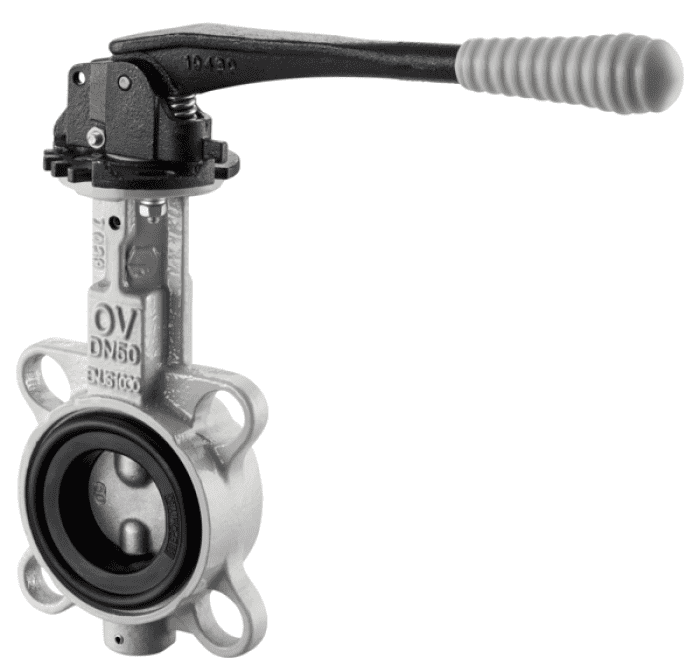

OVENTROP-Absperrklappe Zwischenbau mit Hebel, PN16, EPDM Dichtung, DN80
Artikelnummer
99900471750
Werksnummer
1046452
Bestell-Code
OV1046452
Montagezeit (Bürgerle)
26 Min
Zolltarifnummer
84818085
Absperrklappe in Zwischenbauausführung PN 16 DN 80
Beschreibung
Absperrklappen ZwischenbauausführungGehäuse: EN-GJS-400-15 (GGG-40) Sphäroguss Spindel: AISI420 (X20Cr13) Edelstahl Scheibe: AISI316 (CF8M) EdelstahlZwischenbauausführung mit HebelAbsperrklappen in Zwischenbauausführung für den Einbau zwischen zwei nach DIN EN 1092-2 (PN 6, PN 10 bzw. PN 16) ausgeführten Flanschen.Verlängerter Ansatz für Isolierung.Max. Betriebsdruck ps : 16 bar (PN 16) Betriebstemperatur ts : -20 C bis +120 C
Absperrklappen ZwischenbauausführungGehäuse: EN-GJS-400-15 (GGG-40) Sphäroguss Spindel: AISI420 (X20Cr13) Edelstahl Scheibe: AISI316 (CF8M) EdelstahlZwischenbauausführung mit HebelAbsperrklappen in Zwischenbauausführung für den Einbau zwischen zwei nach DIN EN 1092-2 (PN 6, PN 10 bzw. PN 16) ausgeführten Flanschen.Verlängerter Ansatz für Isolierung.Max. Betriebsdruck ps : 16 bar (PN 16) Betriebstemperatur ts : -20 C bis +120 C
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Spezifikationen
Werkstoff des Gehäuses
Gusseisen
Winkel der Spindel
90 °
Baulänge
46 mm
Werkstoffgüte
Gusseisen GGG 40
Nenninnendurchmesser
DN 80
Klappenblatt verkleidet
Nein
Rohraußendurchmesser alle Anschlüsse
128 mm
Material Klappenblatt
rostfreier Stahl
Material primäre Spindeldichtung
EPDM
Oberfläche
beschichtet
Max. Mediumtemperatur (Dauerbetrieb)
120 °C
Genehmigt von der NCP
Nein
Druckstufe Artikel
PN 16
Max. Druckunterschied bei 20 °C
16 bar
Dichtung
EPDM
Material Spindel
rostfreier Stahl
FM-Prüfung
Nein
Klappenentwurf
zentrisch
Materialqualität Spindel
sonstige
Fütterung Gehäuse
Nicht austauchbar
UL-Prüfung
Nein
ULC-Farbe
Nein
KIWA-Prüfsiegel
Nein
LPCB-Prüfung
Nein
Min. Mediumtemperatur (Dauerbetrieb)
-10 °C
Gaszulassung QA
Nein
Druckstufe Flansch
PN 16
Ventilwinkel
90 °
Feuersicher
Nein
Max. Druckunterschied als Endventil
0 bar
Länge Bedienungselement
200 mm
Serie
Absperrklappen
