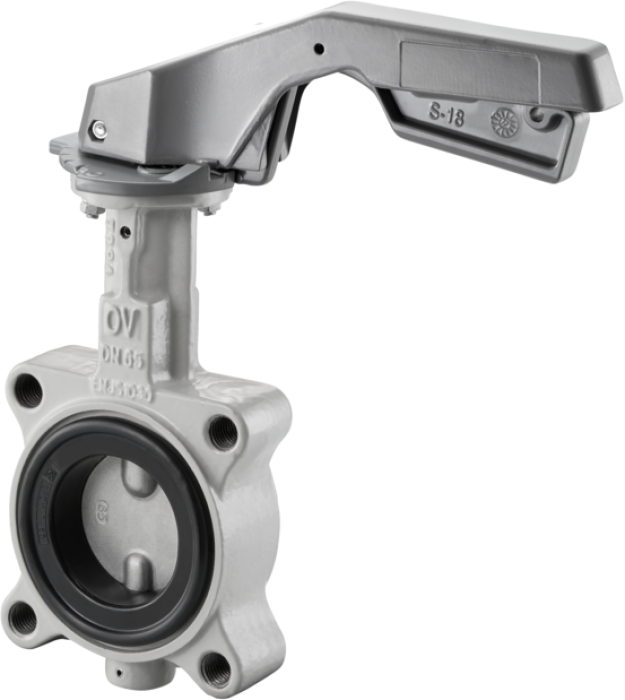

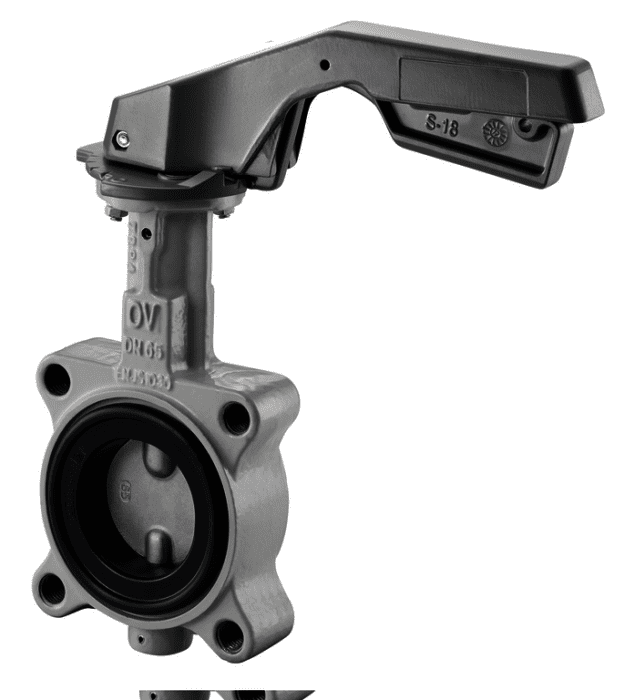

OVENTROP-Absperrklappe Mittelflansch mit Hebel, PN16, EPDM Dichtung, DN125
Artikelnummer
99900472031
Werksnummer
1048454
Bestell-Code
OV1048454
Montagezeit (Bürgerle)
38 Min
Zolltarifnummer
84818085
Absperrklappe in Mittelflanschausführung PN 16, mit Hebel DN 125
Beschreibung
Absperrklappen MittelflanschausführungGehäuse: EN-GJS-400-15 (GGG-40) Sphäroguss Spindel: AISI420 (X20Cr13) Edelstahl Scheibe: AISI316 (CF8M) EdelstahlMittelflanschausführung mit HebelAbsperrklappen in Mittelflanschausführung (DN 50 bis DN 600) für den Einbau zwischen zwei nach DIN EN 1092-2 (PN 10 bzw. PN 16 bei DN 50 bis DN 150, DN 200 bis DN 600 nur für PN 16) ausgeführten Flanschen.Verlängerter Ansatz für Isolierung.Max. Betriebsdruck ps : 16 bar (PN 16) Betriebstemperatur ts : -20 C bis +120 C
Absperrklappen MittelflanschausführungGehäuse: EN-GJS-400-15 (GGG-40) Sphäroguss Spindel: AISI420 (X20Cr13) Edelstahl Scheibe: AISI316 (CF8M) EdelstahlMittelflanschausführung mit HebelAbsperrklappen in Mittelflanschausführung (DN 50 bis DN 600) für den Einbau zwischen zwei nach DIN EN 1092-2 (PN 10 bzw. PN 16 bei DN 50 bis DN 150, DN 200 bis DN 600 nur für PN 16) ausgeführten Flanschen.Verlängerter Ansatz für Isolierung.Max. Betriebsdruck ps : 16 bar (PN 16) Betriebstemperatur ts : -20 C bis +120 C
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Spezifikationen
Werkstoff des Gehäuses
Gusseisen
Winkel der Spindel
90 °
Baulänge
56 mm
Werkstoffgüte
Gusseisen GGG 40
Nenninnendurchmesser
DN 125
Klappenblatt verkleidet
Nein
Rohraußendurchmesser alle Anschlüsse
234 mm
Material Klappenblatt
rostfreier Stahl
Material primäre Spindeldichtung
EPDM
Oberfläche
beschichtet
Max. Mediumtemperatur (Dauerbetrieb)
120 °C
Bedienhöhe
76 mm
Genehmigt von der NCP
Nein
Druckstufe Artikel
PN 16
Max. Druckunterschied bei 20 °C
16 bar
Dichtung
EPDM
Material Spindel
rostfreier Stahl
FM-Prüfung
Nein
Klappenentwurf
zentrisch
Materialqualität Spindel
sonstige
Fütterung Gehäuse
Nicht austauchbar
UL-Prüfung
Nein
ULC-Farbe
Nein
KIWA-Prüfsiegel
Nein
LPCB-Prüfung
Nein
Min. Mediumtemperatur (Dauerbetrieb)
-10 °C
Gaszulassung QA
Nein
Druckstufe Flansch
PN 16
Ventilwinkel
90 °
Feuersicher
Nein
Max. Druckunterschied als Endventil
0 bar
Länge Bedienungselement
275 mm
Serie
Absperrklappen
