Honeywell Sicherheitsgruppe SG160S 10bar 3/4" m.Gewindetülle, SG160S-AC

20025500200 #1
20025500200 #120025500200 #220025500200 #320025500200 #420025500200 #5
Artikelnummer
20025500200
Werksnummer
SG160S-3/4AC
Bestell-Code
HBSG160SAC20
Zolltarifnummer
84814090
Paketfähig
Ja

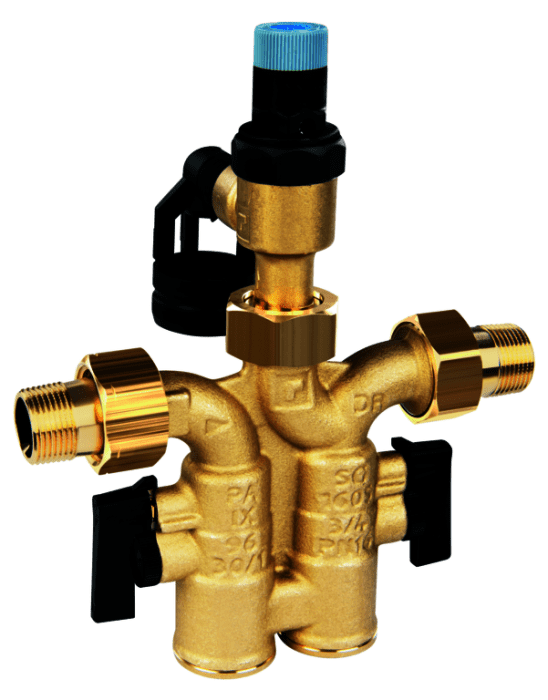

Resideo Sicherheitsgruppe SG160S Messing AC, 3/4"

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Oft zusammen gekauft
comfort-Hauswasserstation HWS A25 mit CBS-Lock-Flansch 1"comfort-Hauswasserstation HWS A25 mit CBS-Lock-Flansch 1"
Honeywell Sicherheitsgruppe SG160S 10bar 1" m.Gewindetülle, SG160S-ACHoneywell Sicherheitsgruppe SG160S 10bar 1" m.Gewindetülle, SG160S-AC
GE Mepla T-Stück mit IG Rg d26-Rp1/2-26 GE Mepla T-Stück mit IG Rg d26-Rp1/2-26
Beschreibung
Allgemein
Vermarktungstext
Verwendungshinweis
Resideo Sicherheitsgruppe SG160S
Für geschlossene Wassererwärmer nach DIN 1988 und DIN4807. Bestehend aus: 2 Kugelabsperrventilen, Rückflussverhinderer, Prüf- und Entleerungsstopfen, Sicherheitsventil-Austauschsatz A152 und Ablauftrichter.
DIN-DVGW und TÜV geprüft.
Einbaulage: waagrecht oder senkrecht
Medium: Trinkwasser
Werkstoff des Gehäuses: Messing
Max. Boilerleistung: 150 kW
Druckstufe Artikel: PN 16
Max. Mediumtemperatur: 40 GradC
Ansprechdruck: 10 bar
Nennweite: 3/4 Zoll
Hinweis: Baugleich mit ehem. Honeywell Artikel
Fabrikat: Resideo
Typ: Braukmann
Spezifikationen
Ausführungsform
ohne Mischbatterie
Nenninnendurchmesser
3/4" (20)
Anschluss
Außengewinde
Max. Boilerleistung
150 kW
Rohraußendurchmesser alle Anschlüsse
20 mm
Oberfläche
unbehandelt
Austauschbare Umkehrklappe
Ja
Druckstufe Artikel
PN 16
Verschlusshahn
Ja
Mit Quetschset
Nein
Mit Kupplungen
Ja
Länge Anschluss 1
93 mm
Arbeitslänge Anschluss 1
14,5 mm
Länge Anschluss 2
93 mm
Arbeitslänge Anschluss 2
14,5 mm
Mit Siphon
Nein
Serie
SG160S
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattAdemco_4019837070717_rddb14483.pdf (1 MB)
InstallationshinweiseAdemco_4019837070717_rdma12031.pdf (2.5 MB)
UBA-PositivlisteAdemco_4019837070717_rdup14814.pdf (385 kB)
Fotorealistisches Farb-BildAdemco_4019837070717_rdb_13720w.jpg (112 kB)
Fotorealistisches Farb-BildAdemco_4019837070717_rdb_13721p.tif (9.4 MB)
Fotorealistisches Schwarz-Weiß-BildAdemco_4019837070717_rds_13722s.tif (3.5 MB)

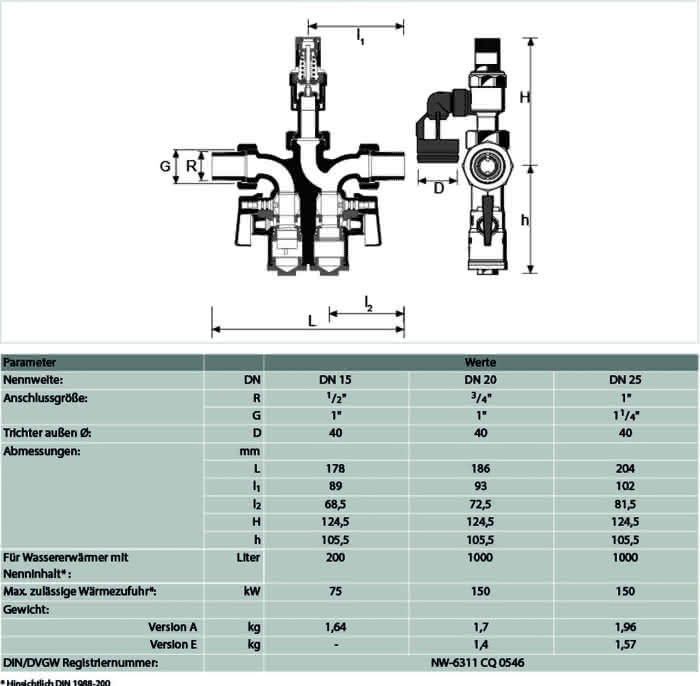

Vermaßte StrichzeichnungAdemco_4019837070717_rdv_14482.jpg (0.9 MB)
