Honeywell Sicherheitgruppe SG160S-1/2AA AnspDruck 6 bar 1/2" VS

20111653375 #1
20111653375 #120111653375 #220111653375 #320111653375 #420111653375 #5
Artikelnummer
20111653375
Werksnummer
SG160S-1/2AA
Bestell-Code
HBSG160S15AA
Montagezeit (Bürgerle)
23 Min
Zolltarifnummer
84814090

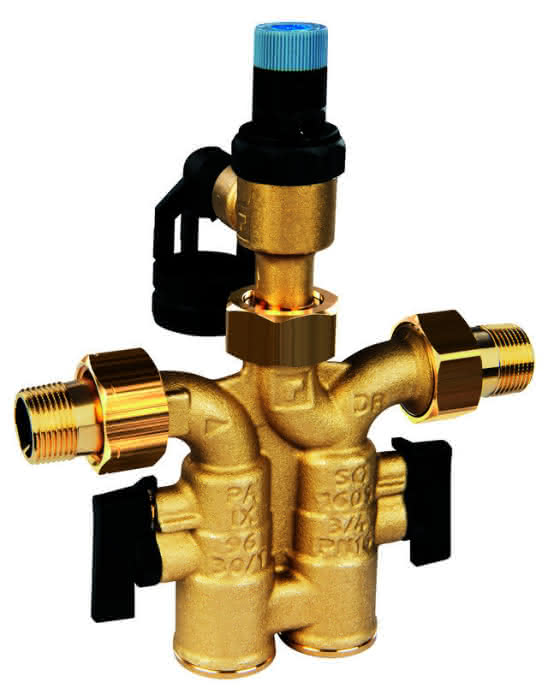

Resideo Sicherheitsgruppe SG160S Messing AA, 1/2"

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Vermarktungstext
Verwendungshinweis
Resideo Sicherheitsgruppe SG160S
Für geschlossene Wassererwärmer nach DIN 1988 und DIN4807. Bestehend aus: 2 Kugelabsperrventilen, Rückflussverhinderer, Prüf- und Entleerungsstopfen, Sicherheitsventil-Austauschsatz A152 und Ablauftrichter.
DIN-DVGW und TÜV geprüft.
Einbaulage: waagrecht oder senkrecht
Medium: Trinkwasser
Werkstoff des Gehäuses: Messing
Max. Boilerleistung: 75 kW
Druckstufe Artikel: PN 16
Max. Mediumtemperatur: 40 GradC
Ansprechdruck: 6 bar
Nennweite: 1/2 Zoll
Hinweis: Baugleich mit ehem. Honeywell Artikel
Fabrikat: Resideo
Typ: Braukmann
Spezifikationen
Ausführungsform
ohne Mischbatterie
Nenninnendurchmesser
1/2" (15)
Anschluss
Außengewinde
Max. Boilerleistung
75 kW
Rohraußendurchmesser alle Anschlüsse
15 mm
Austauschbare Umkehrklappe
Ja
Druckstufe Artikel
PN 16
Verschlusshahn
Ja
Mit Quetschset
Nein
Mit Kupplungen
Ja
Länge Anschluss 1
89 mm
Arbeitslänge Anschluss 1
11,5 mm
Länge Anschluss 2
89 mm
Arbeitslänge Anschluss 2
11,5 mm
Mit Siphon
Nein
Oberfläche
unbehandelt
Serie
SG160S
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattAdemco_4019837070663_rddb14483.pdf (1 MB)
InstallationshinweiseAdemco_4019837070663_rdma12031.pdf (2.5 MB)
UBA-PositivlisteAdemco_4019837070663_rdup14799.pdf (385 kB)
Fotorealistisches Farb-BildAdemco_4019837070663_rdb_13720w.jpg (112 kB)
Fotorealistisches Farb-BildAdemco_4019837070663_rdb_13721p.tif (9.4 MB)

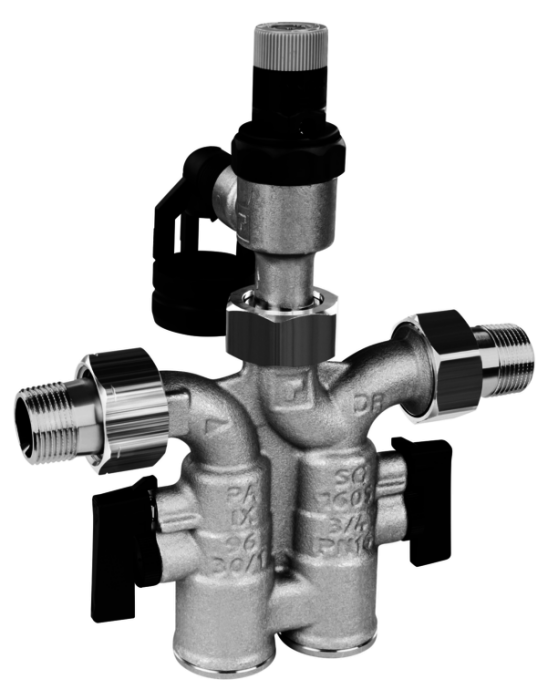

Fotorealistisches Schwarz-Weiß-BildAdemco_4019837070663_rds_13722s.tif (3.5 MB)

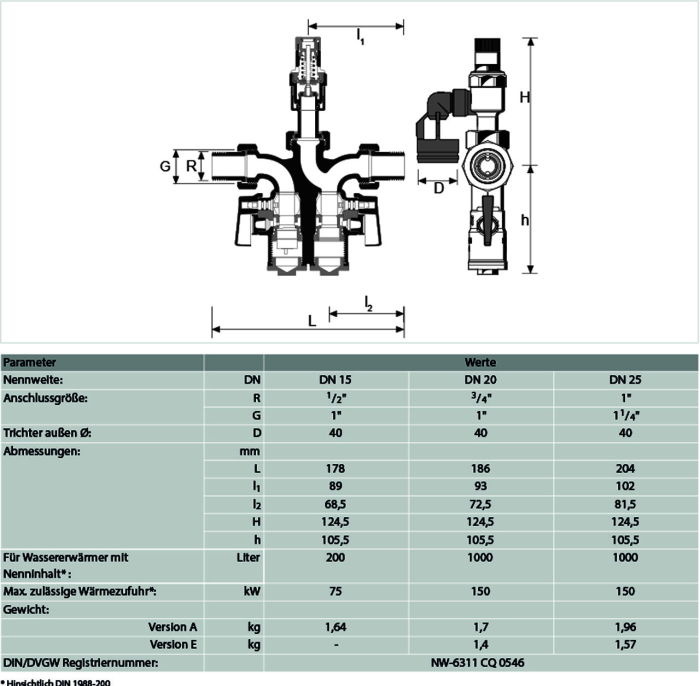

Vermaßte StrichzeichnungAdemco_4019837070663_rdv_14482.jpg (0.9 MB)
Deeplink Herstellerseite
Datenblattrddb12034.pdf (1.45 MB)
Datenblattrddb12034.pdf (1.45 MB)
Datenblattrddb12034.pdf (1.45 MB)
Datenblattrddb12034.pdf (1.45 MB)
Datenblattrddb8170.pdf (1.37 MB)
Datenblattrddb8170.pdf (1.37 MB)
Montageanleitungrdma8719.pdf (2.32 MB)
Montageanleitungrdma8719.pdf (2.32 MB)
Datenblattrdup14565.pdf (375.02 kB)
Datenblattrdup14565.pdf (375.02 kB)
Datenblattrdup14664.pdf (377.7 kB)

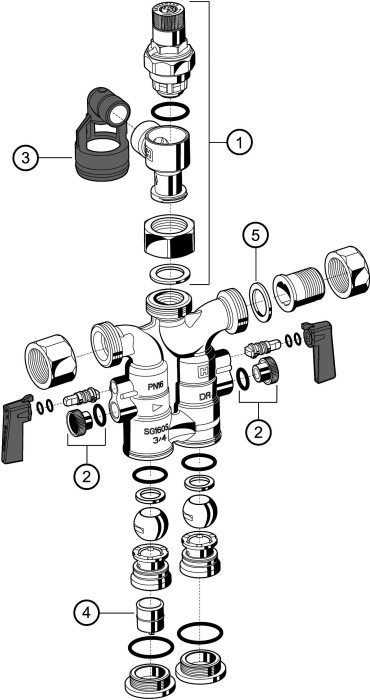

Ersatzteile
Serie SG160S
