SanitärArmaturenWaschtische
Hansgrohe Deutschland Vertriebs GmbH

HG WTM 150 Tecturis E Fine CoolStart ohne Ablaufgarnitur chrom

99902417246 #1
99902417246 #199902417246 #299902417246 #399902417246 #4
Artikelnummer
99902417246
Werksnummer
73041000
Bestell-Code
HG73041000
Modell
73041XXX
Montagezeit (Bürgerle)
30 Min
Zolltarifnummer
84818011

hansgrohe Tecturis E Einhebel-Waschtischmischer 150 Fine CoolStart EcoSmart+ ohne Ablaufgarnitur, Chrom

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Oft zusammen gekauft
sanibel-Eckventil A19 m. Längenausgleich Schubrosette u ASAG DN 15 (1/2") verchr.sanibel-Eckventil A19 m. Längenausgleich Schubrosette u ASAG DN 15 (1/2") verchr.
Beschreibung
Allgemein
Verwendungshinweis
ComfortZone: 150
Ausladung: 157 mm
Auslaufhöhe: 173 mm
Griffvariante: Hebelgriff
Strahlart: WaterfallStream
maximale Durchflussmenge bei 3 bar: 4 l/min
Keramikmischsystem
für Durchlauferhitzer geeignet
Anschlussart: G 3/8 Anschlussschläuche
Anschlussgröße: DN15
Kaltwasser in Griff-Grundstellung
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Spezifikationen
Anzahl der Armaturenlöcher
1-löchig
Niederdruckausführung
Nein
Akzentfarbe
sonstige
Anschlussmaß Zufuhr
3/8 Zoll (10)
Grundfarbe
Chrom
Mittenabstand
157
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Nein
Oberflächenbehandlung
poliert
Mittenabstand
0 mm
Oberfläche
verchromt
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
150 mm
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
157 mm
Mit Kupplungen
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Nein
Aufbauhöhe gesamt
191 mm
Modeltyp
73041XXX
Serie
Tecturis E
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625474204_73041000.pdf (1.5 MB)
InstallationshinweiseHansgrohe_4059625474204_hrgh2555_pdf.pdf (487 kB)
ZulassungHansgrohe_4059625474204_zul_9600018914_00_iz1_pdf.pdf (485 kB)
Fotorealistisches Farb-BildHansgrohe_4059625474204_hpr05949_tif.jpg (100 kB)
Fotorealistisches Farb-BildHansgrohe_4059625474204_hpr05949_tif.tif (2.6 MB)

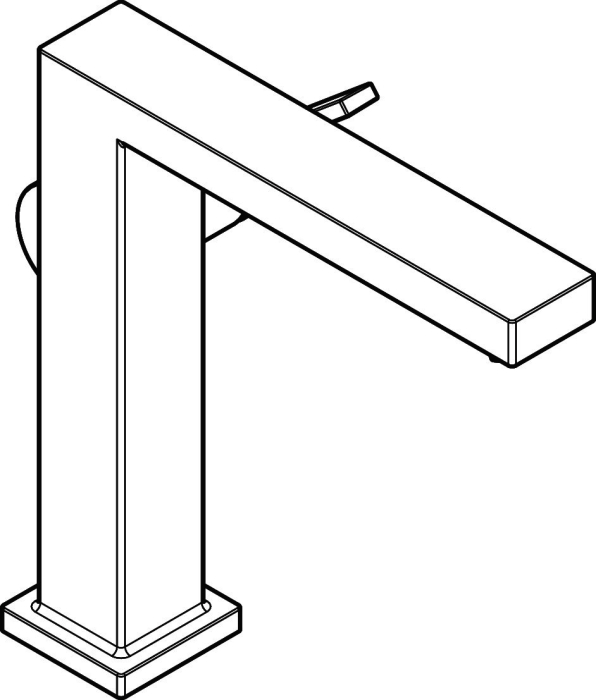

Unvermaßte StrichzeichnungHansgrohe_4059625474204_hzg02751_eps.jpg (78 kB)

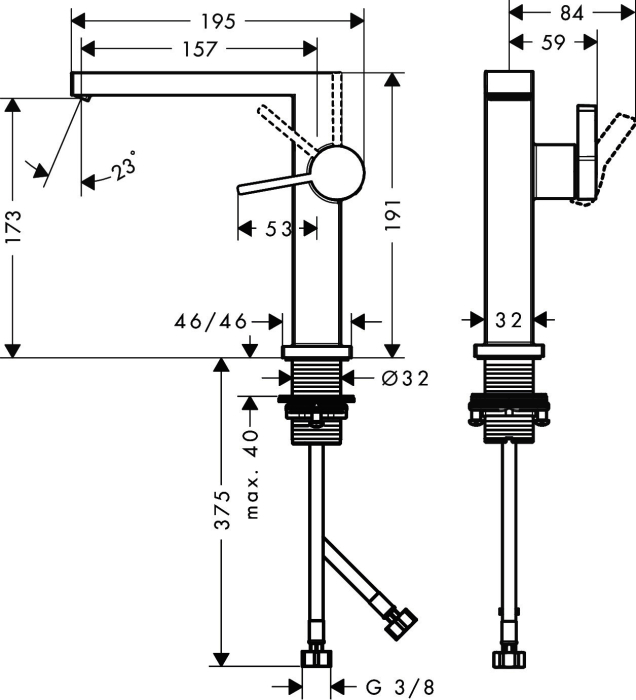

Vermaßte StrichzeichnungHansgrohe_4059625474204_hmg03246_eps.jpg (130 kB)
CAD 3D-DatenHansgrohe_4059625474204_6pr_1000204535_aa_6pr_stp.stp (2.7 MB)
CAD 3D-DatenHansgrohe_4059625474204_sanitary_taps-mixers_hansgrohe_73041xxx-tecturis-e-single-lever-basin-m_3ds.3ds (26 kB)
CAD 3D-DatenHansgrohe_4059625474204_sanitary_taps-mixers_hansgrohe_73041xxx-tecturis-e-single-lever-basin-m_dwg.dwg (229 kB)
CAD 3D-DatenHansgrohe_4059625474204_sanitary_taps-mixers_hansgrohe_73041xxx-tecturis-e-single-lever-basin-m_fbx.fbx (59 kB)
CAD 3D-DatenHansgrohe_4059625474204_sanitary_taps-mixers_hansgrohe_73041xxx-tecturis-e-single-lever-basin-m_gsm.gsm (313 kB)
CAD 3D-DatenHansgrohe_4059625474204_sanitary_taps-mixers_hansgrohe_73041xxx-tecturis-e-single-lever-basin-m_ifc.ifc (157 kB)
CAD 3D-DatenHansgrohe_4059625474204_sanitary_taps-mixers_hansgrohe_73041xxx-tecturis-e-single-lever-basin-m_rfa.rfa (500 kB)
CAD 3D-DatenHansgrohe_4059625474204_sanitary_taps-mixers_hansgrohe_73041xxx-tecturis-e-single-lever-basin-m_skp.skp (193 kB)
CAD 3D-DatenHansgrohe_4059625474204_sanitary_taps-mixers_hansgrohe_73041xxx-tecturis-e-single-lever-basin-m_stl.stl (44 kB)
CAD 3D-DatenHansgrohe_4059625474204_sanitary_taps-mixers_hansgrohe_73041xxx-tecturis-e-single-lever-basin-m_zip.zip (16 kB)
NachhaltigkeitszertifikateHansgrohe_4059625474204_zul_9600019692_00_iz5_pdf.pdf (1.3 MB)
