HG 2-Loch Waschtischmischer Unterputz Tecturis E F-Set 225 mm Auslauf MSW

99902506782 #1
99902506782 #199902506782 #299902506782 #399902506782 #499902506782 #599902506782 #6
Artikelnummer
99902506782
Werksnummer
73051670
Bestell-Code
HG73051670
Modell
73051XXX
Zolltarifnummer
84818011

hansgrohe Tecturis E Einhebel-Waschtischmischer Unterputz für Wandmontage EcoSmart+ mit Auslauf 22,5 cm, Mattschwarz

Unter welchem Suchbegriff hätten Sie diesen Artikel gesucht?
Ausgabe
1 Stück
Beschreibung
Allgemein
Verwendungshinweis
besteht aus: Einhebel-Waschtischmischer Unterputz für Wandmontage, Ablaufgarnitur
Ausladung: 225 mm
Griffvariante: Pingriff
Strahlart: WaterfallStream
maximale Durchflussmenge bei 3 bar: 4 l/min
Keramikmischsystem
Temperaturbegrenzung einstellbar
für Durchlauferhitzer geeignet
unverschließbare Ablaufgarnitur
Material Ablaufgarnitur: Metall
Anschlussart: Grundkörper
Anschlussgröße: DN15
Griff rechts oder links positionierbar, abhängig von der Installation des Grundkörpers
EU-Taxonomie: max. 6 l/min - wesentlicher Beitrag (SC) möglich
Spezifikationen
Anzahl der Armaturenlöcher
2-löchig
Niederdruckausführung
Nein
Akzentfarbe
sonstige
Anschlussmaß Zufuhr
sonstige
Grundfarbe
schwarz
Mittenabstand
225
Anschluss Vorlauf
sonstige
Temperaturbegrenzung
Ja
Oberfläche
sonstige
Mittenabstand
0 mm
Mundstück Wasserhahn
Strahlregler
Ausführung Ablauf
sonstige
Aufbauhöhe Unterkante Hahnauslass
0 mm
Mit Absperrventil für Anschluss externer Geräte
Nein
Vorsprung Ablauf
225 mm
Mit Kupplungen
Nein
Volumenstromklasse
ohne
Mit Rosetten/Abdeckplatte
Ja
Aufbauhöhe gesamt
68 mm
Modeltyp
73051XXX
Serie
Tecturis E
Downloads und BauDocs

Alle

Angebot
Baustellenvorbereitung
Baustellenübergabe
DatenblattHansgrohe_4059625483299_73051670.pdf (1.6 MB)
InstallationshinweiseHansgrohe_4059625483299_hrgh2227_pdf.pdf (2.4 MB)
ZulassungHansgrohe_4059625483299_zul_9600018603_00_iz1_pdf.pdf (481 kB)

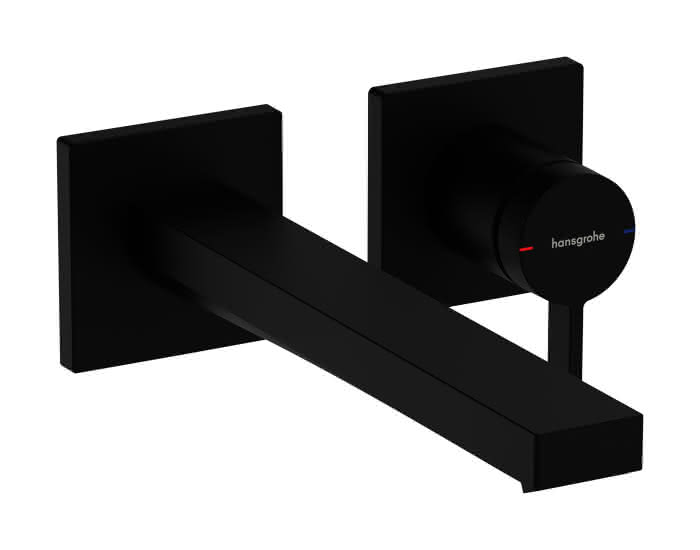

Fotorealistisches Farb-BildHansgrohe_4059625483299_hpr06209_tif.jpg (432 kB)
Fotorealistisches Farb-BildHansgrohe_4059625483299_hpr06209_tif.tif (7.7 MB)
Fotorealistisches Farb-BildHansgrohe_4059625483299_hpr07196_jpg.jpg (191 kB)
Fotorealistisches Farb-BildHansgrohe_4059625483299_hpr07196_jpg.tif (3.6 MB)

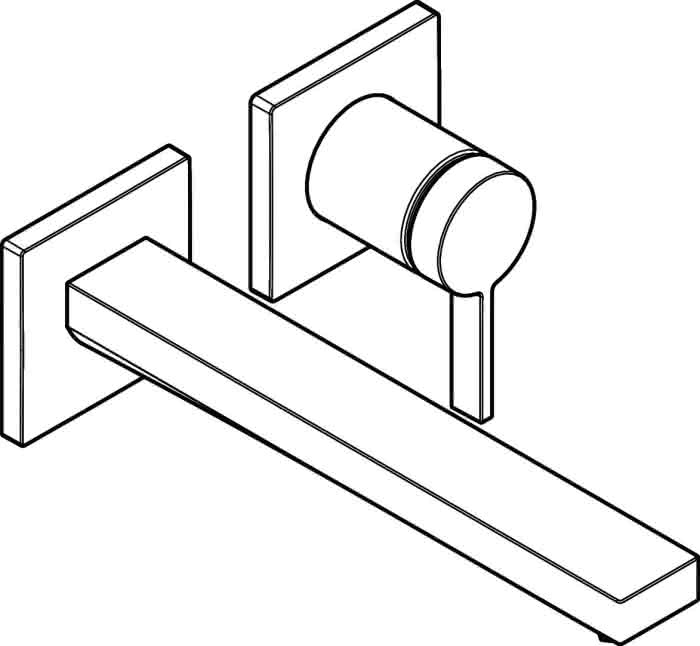

Unvermaßte StrichzeichnungHansgrohe_4059625483299_hzg02748_eps.jpg (106 kB)
Vermaßte StrichzeichnungHansgrohe_4059625483299_hmg03251_eps.jpg (91 kB)

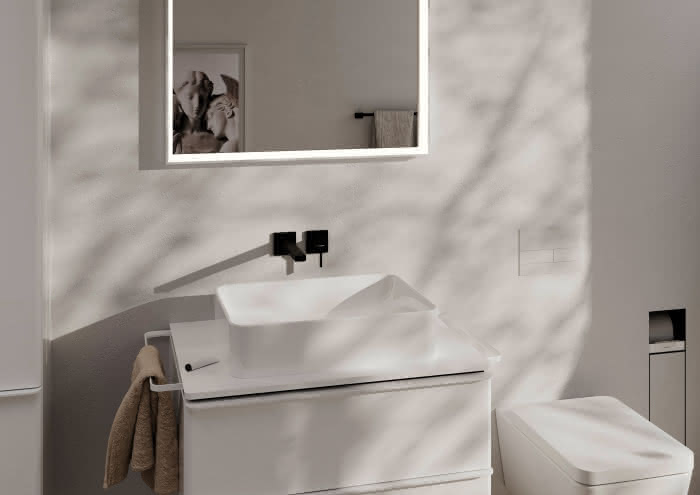

Milieubild, BadszeneHansgrohe_4059625483299_har07561_tif.jpg (1.8 MB)
CAD 3D-DatenHansgrohe_4059625483299_6pr_1000204042_aa_6pr_stp.stp (2.6 MB)
CAD 3D-DatenHansgrohe_4059625483299_sanitary_taps-mixers_hansgrohe_73051xxx-tecturis-e-single-lever-basin-m_3ds.3ds (27 kB)
CAD 3D-DatenHansgrohe_4059625483299_sanitary_taps-mixers_hansgrohe_73051xxx-tecturis-e-single-lever-basin-m_dwg.dwg (166 kB)
CAD 3D-DatenHansgrohe_4059625483299_sanitary_taps-mixers_hansgrohe_73051xxx-tecturis-e-single-lever-basin-m_fbx.fbx (64 kB)
CAD 3D-DatenHansgrohe_4059625483299_sanitary_taps-mixers_hansgrohe_73051xxx-tecturis-e-single-lever-basin-m_gsm.gsm (335 kB)
CAD 3D-DatenHansgrohe_4059625483299_sanitary_taps-mixers_hansgrohe_73051xxx-tecturis-e-single-lever-basin-m_ifc.ifc (170 kB)
CAD 3D-DatenHansgrohe_4059625483299_sanitary_taps-mixers_hansgrohe_73051xxx-tecturis-e-single-lever-basin-m_rfa.rfa (484 kB)
CAD 3D-DatenHansgrohe_4059625483299_sanitary_taps-mixers_hansgrohe_73051xxx-tecturis-e-single-lever-basin-m_skp.skp (214 kB)
CAD 3D-DatenHansgrohe_4059625483299_sanitary_taps-mixers_hansgrohe_73051xxx-tecturis-e-single-lever-basin-m_stl.stl (47 kB)
CAD 3D-DatenHansgrohe_4059625483299_sanitary_taps-mixers_hansgrohe_73051xxx-tecturis-e-single-lever-basin-m_zip.zip (15 kB)

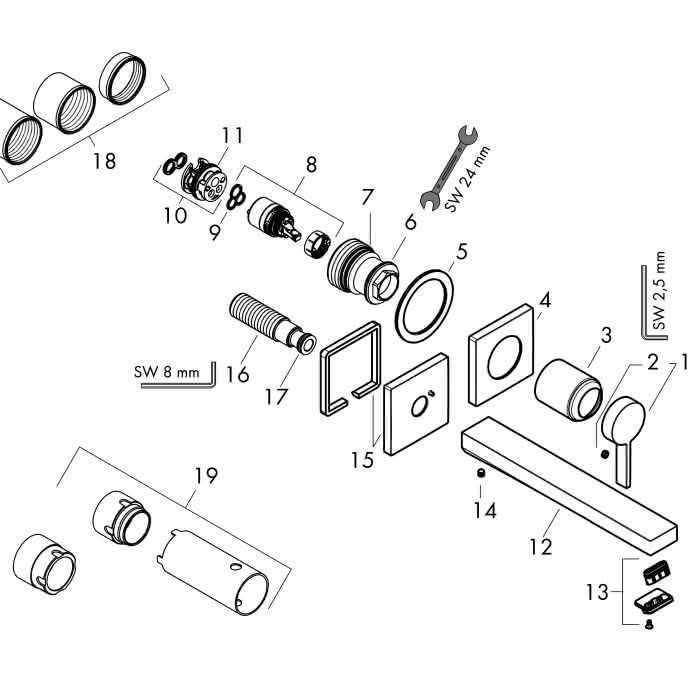

Ersatzteile
Serie Tecturis E
