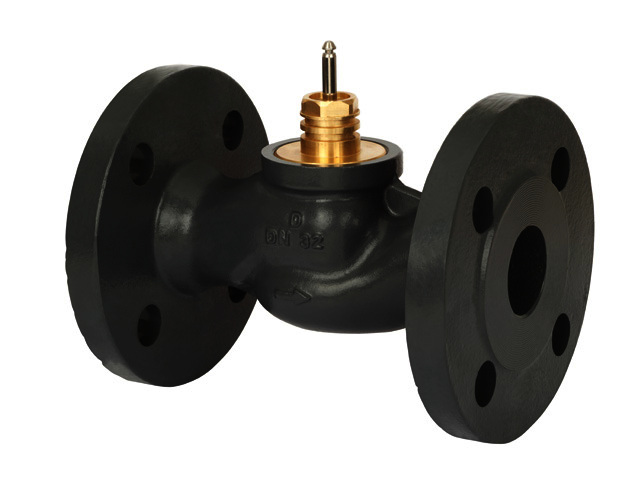

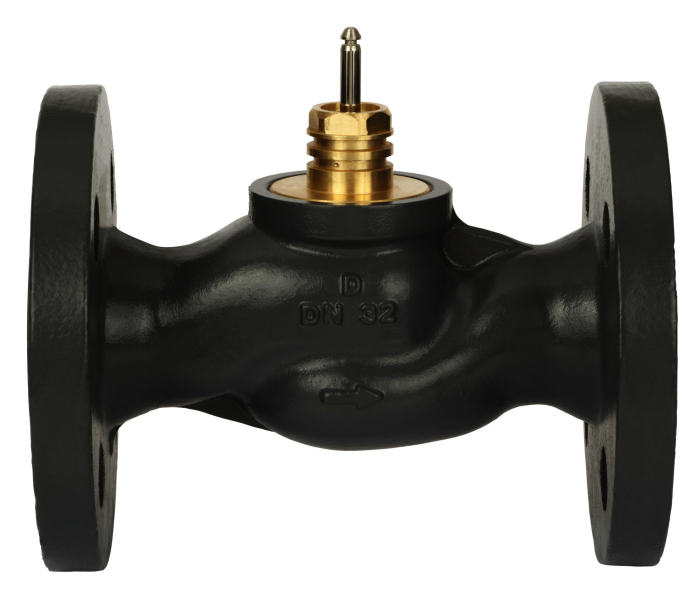

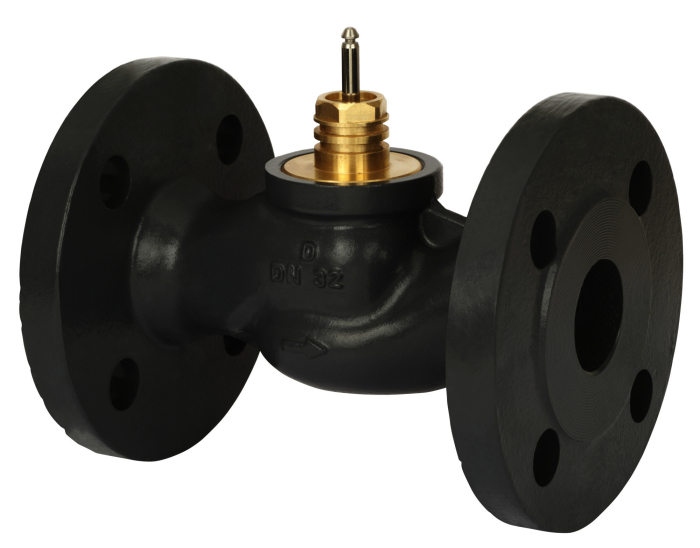

Danfoss Durchgangsventil VF2 DN 32, kvs 16, PN16, Flansch
Artikelnummer
99901636119
Werksnummer
065Z0278
Bestell-Code
DF065Z0278
Zolltarifnummer
84818071
Danfoss Durchgangsventil VF2 DN 32, kvs 16, PN16, Flansch
Beschreibung
Danfoss 2-Wege-Ventil VF2,
Technische Daten
Nenndruckstufe: PN 16
Nenndurchmesser: DN 32
kvs-Wert: 16m/h
Kennlinie A-AB: logarithmisch
Temperaturbereich: 2(-10) bis 130°C
Stellverhältnis: min. 100:1
Leckrate Durchgang: A-AB blasenfrei
dichtschließend
Flanschanschluss: gem. DIN EN1092-2
Werkstoffe
Gehäuse: Grauguss (EN-GJL-250)
Ventilstange: rostfreier Edelstahl
Kegel: Messing
Stopfbuchse: EPDM

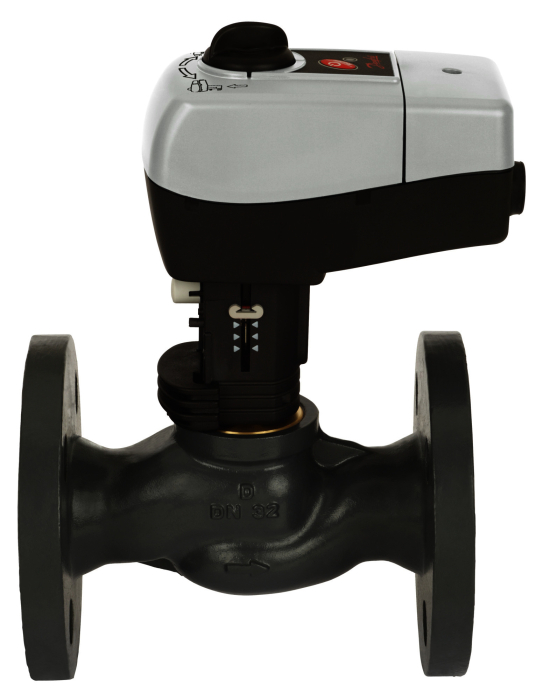

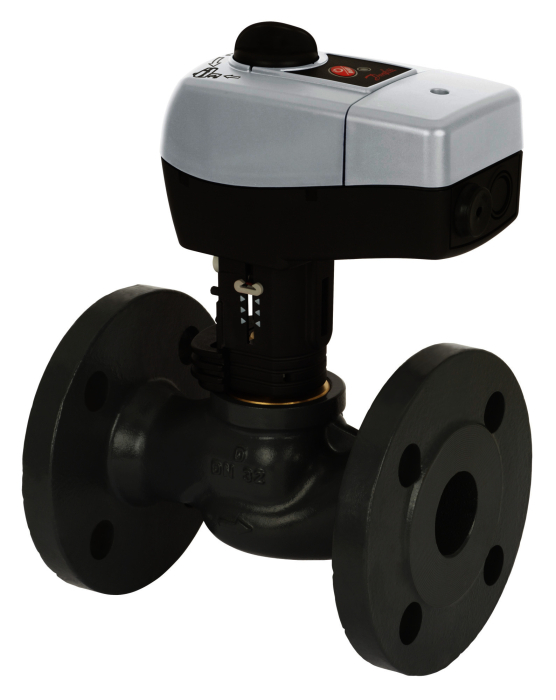

Motorregelventil mit Flanschen, für Stellantriebe AMV(E)435, AMV(E)25/35, AMV(E)25(SD/SU), AMV(E)438SU
Technische Daten
Werkstoffe
Fabrikat: Danfoss Typ: VF2 DN32 Bestell Nr.: ---
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Spezifikationen
Hublänge
15 mm
Werkstoff des Gehäuses
Gusseisen
Nenninnendurchmesser Anschluss 1
DN 32
Werkstoffgüte
Gusseisen GG 25 (GJL-250)
Oberfläche
sonstige
Mit Kupplungsanschluss 1
Nein
Mit Kupplungsanschluss 2
Nein
Geeignet für Kühlen
Nein
Geeignet für Heizungen
Ja
Max. Differenzdruck in geöffneter Stellung
4 bar
Rohraußendurchmesser Anschluss 1
32 mm
Anschluss 1
Flansch
Druckstufe Artikel
PN 16
Nenninnendurchmesser Anschluss 2
DN 32
Rohraußendurchmesser Anschluss 2
32 mm
Kvs-Wert
16
Anschluss 2
Flansch
Min. Druckunterschied
4 kPa
Einstellverhältnis (Svo)
1 %
Min. Mediumtemperatur (Dauerbetrieb)
-10 °C
Druckstufe Flansch
PN 16
Hublänge
15 mm
Serie
VF2
