Danfoss Durchgangsventil VF2 DN 15, kvs 1,0
Artikelnummer
99900425728
Werksnummer
065Z0272
Bestell-Code
DF065Z0272
Montagezeit (Bürgerle)
25 Min
Zolltarifnummer
84818071

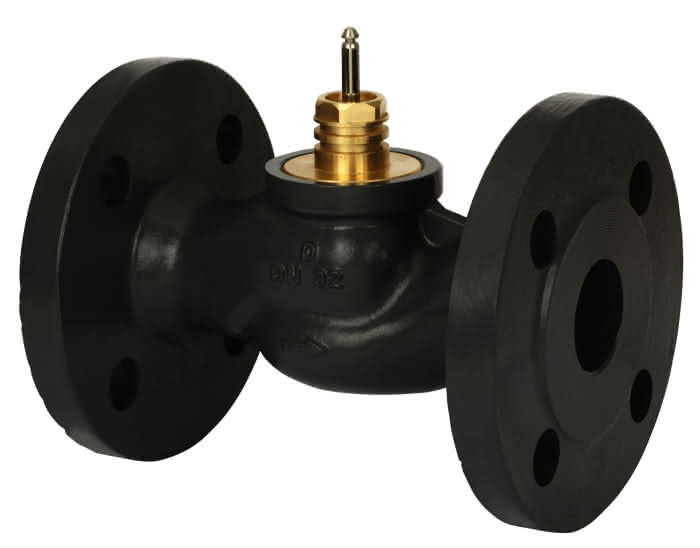

Danfoss Durchgangsventil VF2 DN 15, kvs 1,0, PN16, Flansch
Beschreibung
Danfoss 2-Wege-Ventil VF2,
Motorregelventil mit Flanschen,
für Stellantriebe AMV(E)435, AMV(E)25/35, AMV(E)25(SD/SU), AMV(E)438SU
Technische Daten
Nenndruckstufe: PN 16
Nenndurchmesser: DN 15
kvs-Wert: 1,0m3/h
Kennlinie A-AB: logarithmisch
Temperaturbereich: 2(-10) bis 130C
Stellverhältnis: min. 50:1
Leckrate Durchgang: A-AB blasenfrei
dichtschließend
Flanschanschluss: gem. DIN EN1092-2
Werkstoffe
Gehäuse: Grauguss (EN-GJL-250)
Ventilstange: rostfreier Edelstahl
Kegel: Messing
Stopfbuchse: EPDM
Fabrikat: Danfoss
Typ: VF2 DN15
Bestell Nr.: ---
Motorregelventil mit Flanschen,
für Stellantriebe AMV(E)435, AMV(E)25/35, AMV(E)25(SD/SU), AMV(E)438SU
Technische Daten
Nenndruckstufe: PN 16
Nenndurchmesser: DN 15
kvs-Wert: 1,0m3/h
Kennlinie A-AB: logarithmisch
Temperaturbereich: 2(-10) bis 130C
Stellverhältnis: min. 50:1
Leckrate Durchgang: A-AB blasenfrei
dichtschließend
Flanschanschluss: gem. DIN EN1092-2
Werkstoffe
Gehäuse: Grauguss (EN-GJL-250)
Ventilstange: rostfreier Edelstahl
Kegel: Messing
Stopfbuchse: EPDM
Fabrikat: Danfoss
Typ: VF2 DN15
Bestell Nr.: ---
Keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.
Spezifikationen
Nenninnendurchmesser Anschluss 1
DN 15
Oberfläche
sonstige
Rohraußendurchmesser Anschluss 1
15 mm
Druckstufe Flansch
PN 16
Rohraußendurchmesser Anschluss 2
15 mm
Anschluss 1
Flansch
Mit Kupplungsanschluss 1
Nein
Anschluss 2
Flansch
Mit Kupplungsanschluss 2
Nein
Nenninnendurchmesser Anschluss 2
DN 15
Werkstoffgüte
Gusseisen GG 25 (GJL-250)
Geeignet für Kühlen
Nein
Geeignet für Heizungen
Ja
Max. Differenzdruck in geöffneter Stellung
4 bar
Druckstufe Artikel
PN 16
Kvs-Wert
1
Einstellverhältnis (Svo)
2 %
Hublänge
10 mm
Serie
VF2
