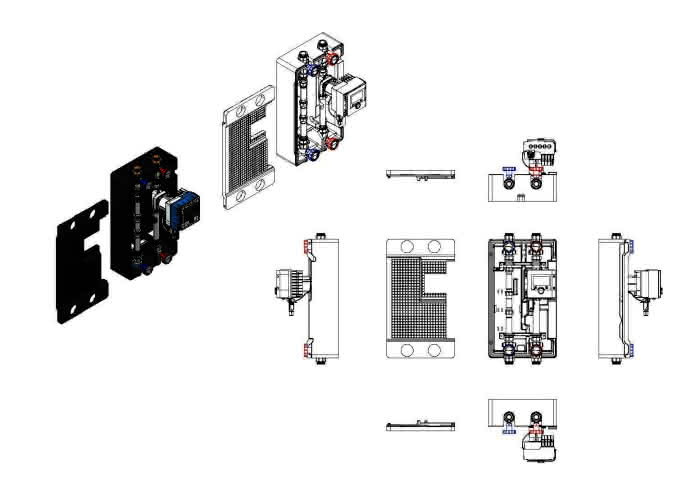

strawacor Pumpengruppe DN40/12m-WMZ variabel

1. Funktionsbeschreibung:
Mit der strawacor Pumpengruppe lässt sich das hydraulische Heizungssystem bis zu den Wärmeübergabe-stationen energieeffizient und bedarfsgerecht betreiben.
Dank der intelligenten Regelungstechnologie passt sich die Pumpenleistung automatisch an den tatsächlichen Wärmebedarf an und kann somit den Energieverbrauch reduzieren. Die kompakte Bauweise erleichtert die Integration in bestehende Systeme, während die Komponenten den Instandhaltungsaufwand reduzieren und für einen zuverlässigen Betrieb sorgen. Einzusetzen für moderne Heizsysteme in Wohn-, Büro-, Gewerbe- und Industriebauten.
2. Bestandteile:
- Vor- und Rücklaufverrohrung aus Edelstahl 1.4301
- Stutzenabstand Mitte-Mitte 160 mm (zwischen Vor- und Rücklauf)
- je zwei Thermometerkugelhähne 0-120 °C im Vor- und Rücklauf
- variable Wärmezählereinbaustrecke mit Distanzrohr Länge 150 mm oder 260 mm, Anschluss DN 32 (1 1/4“ AG)
- Fühlereinbaustück 5-5,2 mm M10x1 im Vorlauf montiert
- mit Hocheffizienzpumpe Wilo Stratos MAXO 25/0,5-12
- Dämmung aus EPP, Farbe ähnlich RAL 9004
- an Aufbaugruppe vormontiert, vorbereitete Ausschnitte für Verteiler bzw. Rohranschlüsse
3. Technische Daten:
- max. Medientemperatur 75 °C
- max. Umgebungstemperatur 40 °C
- max. Betriebsdruck 6 bar
- max. Prüfdruck 9 bar
- Einbaulänge Pumpe 180 mm
- min. Leistungsaufnahme 7 W
- max. Leistungsaufnahme 295 W
4. Anwendungsbeispiel:
- Wärmeleistung 295 kW bei ?T 32 K, (74 kW bei ?T 8 K)
- bei Volumenstrom 8 m³/h
- Netztemperatur Vorlauf 65 °C, (40 °C)
- Netztemperatur Rücklauf 33 °C, (32 °C)
- Förderhöhe 7,5 m
- Netztemperatur Vorlauf 65 °C, (40 °C)
- Wohneinheiten 40 WE, (18 WE)
- PWH-Entnahmemenge 15 l/min, (12 l/min)
- PWH-Entnahmetemperatur 50 °C
- Heizlast 2,5 kW, (2,1 kW)
4. Anschlüsse:
4.1 Primär:
- Vor- und Rücklauf DN 40 mit 1 1/2“ AG, flachdichtend
4.2 Sekundär:
- Vor- und Rücklauf DN 40 mit 1 1/2“ AG, flachdichtend
