strawa Erweiterungskreis e-class 53 2 Hkr.
Ürün numarası
99900906659
Seri numarası
51-005392
Sipariş kodu
STW51005392
Gümrük tarife numarası
84818059

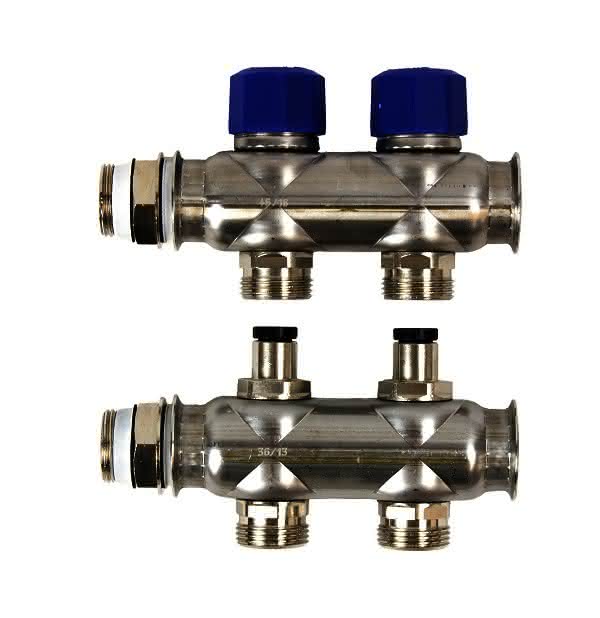

strawa Erweiterungskreis e-class 53 2 Hkr. BxHxT: 130 x 320 x 67 mm für HK-Anschlussverteiler e-class 53
Tanim
Erweiterungskreis für Anschlussverteiler e-class 53
Bauteile:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
Primäranschluss:
- 3/4"AG selbstdichtend, für Anschluss am Verteilerende
- der Stopfen am Verteiler muss demontiert und am Erweiterungskreis montiert werden
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Bauteile:
- Vor- und Rücklaufbalken aus profiliertem Edelstahlprofil DN 32
- Vorlaufbalken mit integrierten Regulierventilen mit Memoryfunktion (Kvs=2,88 m³/h)
- Rücklaufbalken mit Ventileinsätzen VA mit Anschlussgewinde 30x1,5 (Kvs=2,56 m³/h)
Primäranschluss:
- 3/4"AG selbstdichtend, für Anschluss am Verteilerende
- der Stopfen am Verteiler muss demontiert und am Erweiterungskreis montiert werden
Sekundäranschluss:
- Heizkreisabgänge mit Anschlussgewinde 3/4''AG mit Eurokonus, passend für Klemmverschraubungen
Beschriftung:
- selbstklebende Beschriftungsaufkleber für Räume mit Bezeichnung Raum und Durchfluss
Der Erweiterungskreis dient zur nachträglichen Aufstockung der Heizkreise am FBH-Anschlussverteiler e-class 53.
Der Erweiterungskreis kann am Ende des Verteilers montiert werden.
Der Erweiterungskreis kann am Ende des Verteilers montiert werden.
Für die Funktion des Verteilers müssen Stellantriebe montiert werden.
Regelung für Flächenheizung
Anschlussart Primärseite
2-rohrig
Geeignet für Kühlen
Ja
Werkstoff
rostfreier Stahl
Position primärer Anschluss
links/rechts
Primärer Anschluss
Außengewinde (metrisch)
Nenndurchmesser primär
3/4 Zoll (20)
Mit Ventilen am Primäranschluss
Nein
Max. Kühlleistung primär (bei primärer dT = 7K)
2,9 kW
Max. Heizleistung (bei Primär dT = 20K)
8,4 kW
Mediumtemperatur (Dauerbetrieb)
-10 - 70 °C
Max. Arbeitsdruck
4 bar
Mit Mischventil
Nein
Erweiterbar
Nein
Max. Anzahl zusätzlicher Heizkreise
0
Multi-Zonen-Verteiler
Nein
Mit Temperaturbegrenzung
Nein
Mit Rückschlagklappe
Nein
Mit Umwälzpumpe
Nein
Druckstufe Artikel
PN 4
Mit Regler
Nein
Hydraulischer Abgleich
statisch
Volumenstrommessung
ohne
Mit Thermometer
Nein
Temperaturmessung Zufuhr
ohne
Temperatue measurement Rücklauf
ohne
Versorgungsspannung
230 V
Mit Entlüftung
Nein
Mit Manometer
Nein
Mit Füll-/Entleerungshahn
Nein
Anzahl der Gruppen sekundär
2
Sekundärer Anschluss
Eurokonus nach EN 16313
Nenndurchmesser sekundär
3/4 Zoll (20)
Verschließbare Heizkreise
Ja
Mit Durchflussanzeige
Nein
Durchflussleistung
0 - 300 l/h
Mit thermischem Stellantrieb
Nein
Hublänge Antrieb
4 mm
Mit Keramikventil
Nein
Mit Wandbefestigungsbügel
Nein
Breite
130 mm
Höhe
320 mm
Tiefe
67 mm
Mit Umbau
Nein
