comfort-Freistrom-Fettkammeroberteil steigend DN 40 (11/2") aus Messing
Ürün numarası
20124561370
Seri numarası
8900604
Sipariş kodu
COMOTFSV40
Gümrük tarife numarası
84818079
Paketlenebilir
Evet

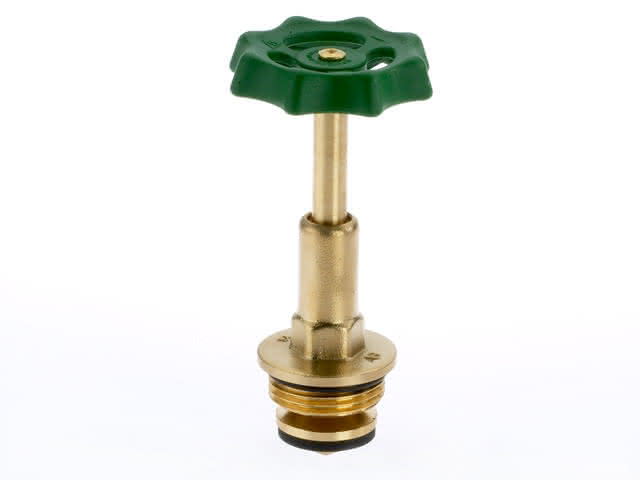

comfort-Oberteil mit steigender Spindel für Freistromventile DN 40 11/2"
Tanim
comfort-Oberteil aus Messing, Mat.-Nr. CC 754 S nach EN 1982, alle verwendeten Werkstoffe gemäß UBA Liste, wartungsfreies comfort-Oberteil mit steigender Spindel, Handrad aus GFK 6.6 (glasfaserverstärkt, bruchsicher), DIN-DVGW geprüft, gemäß Schallschutzanforderungen geprüft, Druckprüfung PN 16, Dichtscheibe EPDM für Heißwasser bis 90° CDauertemperatur, von DN15-DN50
Funktionsbeschreibung
Die Oberteile erfüllen die Absperrfunktion bei DIN-DVGW zertifizierten Freistromventilen in
Trinkwasserinstallationen bei Reparaturen oder Wartungsarbeiten. Im Auslieferungszustand sind die
Oberteile vollständig geöffnet. Durch das Drehen am Handrad im Uhrzeigersinn, wird der Dichtkegel in
axialer Richtung nach unten bewegt und auf den Dichtsitz im Gehäuse gedrückt. Die
Wasserversorgung ist dadurch unterbrochen. Das Drehen am Handrad entgegen dem Uhrzeigersinn,
bewegt den Dichtkegel in axialer Richtung nach oben und gewährleistet den vollen Durchfluss sobald
der Anschlag erreicht ist. Erkennbar wird die Stellung des Oberteils durch die steigende Spindel.
Ist das Oberteil bis zum Anschlag (entgegen dem Uhrzeigersinn) aufgedreht, ist die Spindel zum
großen Teil sichtbar. Sobald das Oberteil (im Uhrzeigersinn) geschlossen wird, wird der sichtbare Teil
der Spindel geringer.
Die Oberteile erfüllen die Absperrfunktion bei DIN-DVGW zertifizierten Freistromventilen in
Trinkwasserinstallationen bei Reparaturen oder Wartungsarbeiten. Im Auslieferungszustand sind die
Oberteile vollständig geöffnet. Durch das Drehen am Handrad im Uhrzeigersinn, wird der Dichtkegel in
axialer Richtung nach unten bewegt und auf den Dichtsitz im Gehäuse gedrückt. Die
Wasserversorgung ist dadurch unterbrochen. Das Drehen am Handrad entgegen dem Uhrzeigersinn,
bewegt den Dichtkegel in axialer Richtung nach oben und gewährleistet den vollen Durchfluss sobald
der Anschlag erreicht ist. Erkennbar wird die Stellung des Oberteils durch die steigende Spindel.
Ist das Oberteil bis zum Anschlag (entgegen dem Uhrzeigersinn) aufgedreht, ist die Spindel zum
großen Teil sichtbar. Sobald das Oberteil (im Uhrzeigersinn) geschlossen wird, wird der sichtbare Teil
der Spindel geringer.
Kein Verwendungshinweis vorhanden.
Zubehör/Ersatzteile für Absperrventil
Art des Zubehörs/Ersatzteils
Absperrventil, Oberteil
Zubehör
Ja
Ersatzteil
Ja
Werkstoff
Messing
