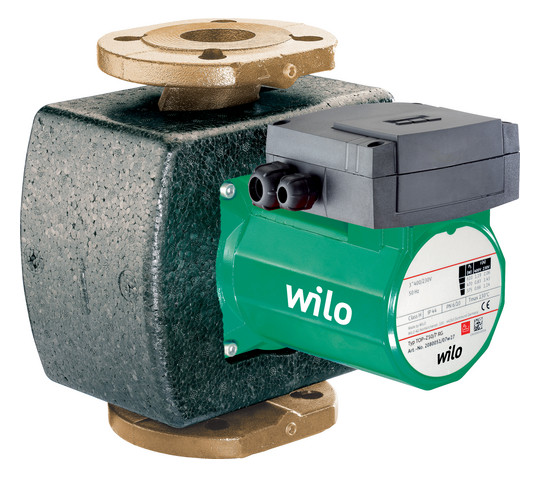

Wilo Nassläufer-Standardpumpe TOP-Z 65/10 (3x400 V, PN 6/10, RG),DN65
Ürün numarası
99902182390
Seri numarası
2175528
Sipariş kodu
WI2175528
Model
65/10
Gümrük tarife numarası
84137030
TOP-Z 65/10 (3~400 V, PN 6/10, RG), DN 65 (PN 10), DN 65 (PN 10), 700 W, 1050 W
Tanim
Diese Umwälzpumpe ist nur für Trinkwasser geeignet.
Einsetzbar für Trinkwarmwasser- Zirkulationssysteme in Industrie und Gebäudetechnik.
Nassläufer-Umwälzpumpe mit Verschraubungs- oder Flanschanschluss, vorwählbare Drehzahlstufen zur Leistungsanpassung.
Ausstattung und Funktion
Manuelle Leistungsanpassung mit 3 Drehzahlstufen
Pumpen mit 1~ Motor:
P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
P2 = 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
Pumpen mit 3~ Motor:
P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
P2 = 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
Netzanschluss 3~230V mit optionalem Umschaltstecker
Pumpengehäuse in Rotguss oder Grauguß (Edelstahl typenabhängig)
Kombiflansch PN 6/PN 10 (bei DN 40 bis DN 65)
Wärmedämmschalen
Einsetzbar für Trinkwarmwasser- Zirkulationssysteme in Industrie und Gebäudetechnik.
Nassläufer-Umwälzpumpe mit Verschraubungs- oder Flanschanschluss, vorwählbare Drehzahlstufen zur Leistungsanpassung.
Ausstattung und Funktion
Manuelle Leistungsanpassung mit 3 Drehzahlstufen
Pumpen mit 1~ Motor:
P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
P2 = 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
Pumpen mit 3~ Motor:
P2 bis 90W: Interner Schutz gegen unzulässige hohe Wicklungstemperaturen
P2 = 180W: Motorvollschutz durch Wicklungsschutzkontakte in Verbindung mit Auslösegerät (optional: SK 602N/SK 622N)
Netzanschluss 3~230V mit optionalem Umschaltstecker
Pumpengehäuse in Rotguss oder Grauguß (Edelstahl typenabhängig)
Kombiflansch PN 6/PN 10 (bei DN 40 bis DN 65)
Wärmedämmschalen
Trinkwasser-Zirkulationssysteme in Industrie- und Gebäudetechnik.
Umwälzpumpe
Werkstoff des Pumpengehäuses
Bronze
Werkstoffgüte des Pumpengehäuses
Bronze (Rg 5)
Werkstoff des Gebläserads/Laufrads
Polypropylen (PP)
Werkstoffgüte Gebläserad/Laufrad
PP-GF

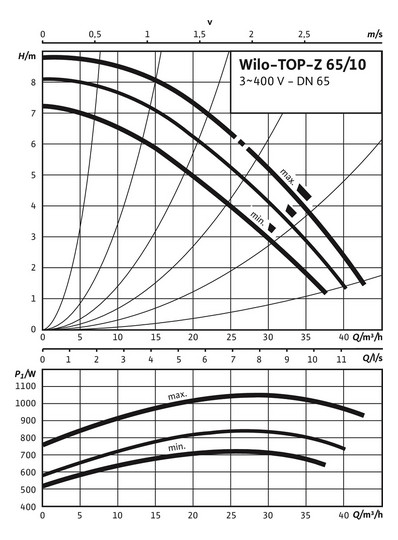

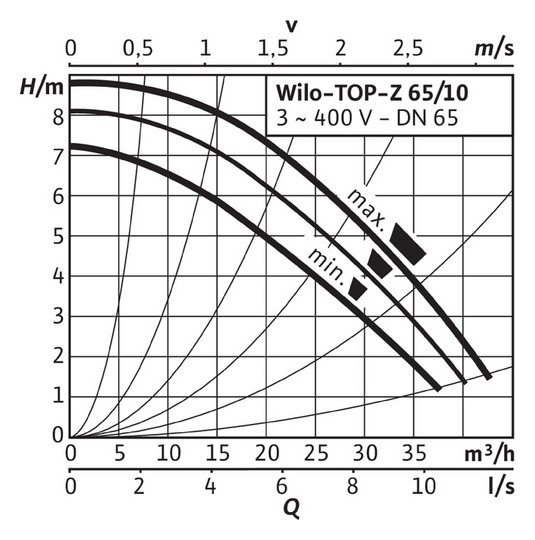

Volumenstrom (BEP)
26,05 m³/h
Förderhöhe bei Volumenstrom (BEP)
60,507 kPa
Max. Pumpvolumen
42,67 m³/h
Max. Förderhöhe
8,74 m
Max. Arbeitsdruck
10 bar
Doppelpumpe
Nein
Bemessungsspannung
230 - 400 V
Anzahl der Phasen
3
Frequenz
50 Hz
Nennstrom
2,42 A
Aufgenommene Motorleistung (P1)
1,05 kW
Leistungsaufnahme der Pumpe (solpump)
1.050 W
Leistungsaufnahme der Pumpe im Bereitschaftszustand (solstandbypump)
515 W
Isolationsklasse nach IEC
H
Drehzahl
2.900 1/min
Mediumtemperatur (Dauerbetrieb)
0 - 80 °C
Umgebungstemperatur
0 - 40 °C
Anschluss Einlassseite
Flansch
Durchmesser, Anschluss Einlassseite
DN 65
Rohraußendurchmesser, Anschluss Einlassseite
65 mm
Druckstufe Flanschanschluss Einlass
PN 10
Anschlussstandard Einlassseite
EN 1092-2
Anschluss Auslassseite
Flansch
Nenndurchmesser, Anschluss Auslassseite
DN 65
Rohraußendurchmesser, Anschluss Auslassseite
65 mm
Druckstufe Flanschanschluss Auslassseite
PN 10
Anschlussstandard Auslassseite
EN 1092-2
Flanschform
rund

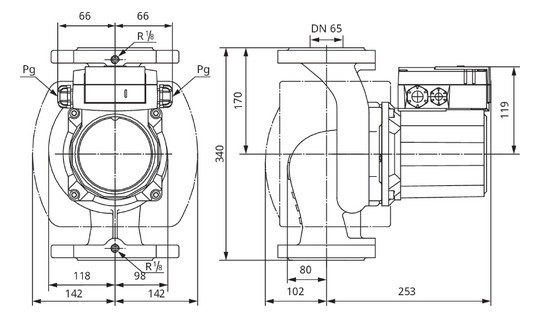

Einbaulänge
340 mm
Schutzart (IP)
IPX4D
