Viega Winkelkupplung Maxiplex 9027 in 20mm Rotguss
Ürün numarası
77130000500
Seri numarası
362195
Sipariş kodu
VI902720
Model
9027
montaj zamanı (Bürgerle)
4 dakika
Gümrük tarife numarası
74122000

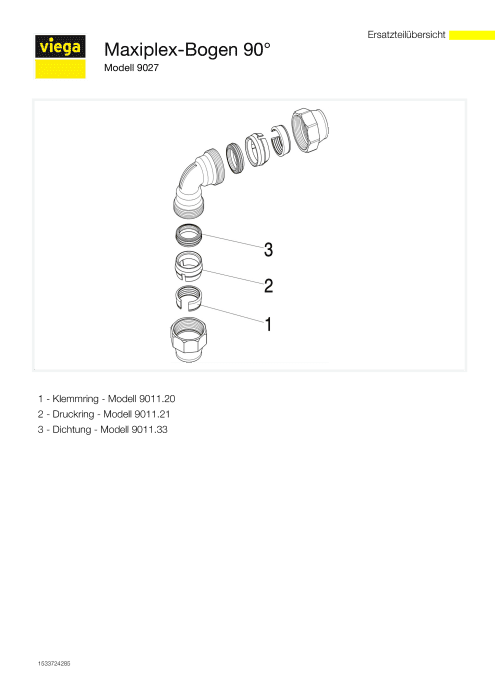

Viega Maxiplex-Bogen 90° Rotguss, Modell 9027 d: 20
Tanim
Maxiplex-Bogen 90°- Rotguss- VerschraubungenModell 9027Artikelnummer 362 195d (Rohraußendurchmesser): 20
Maxiplex-Bogen 90°- Rotguss- Verschraubungen
Es liegen keine Verwendungshinweise vor
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Bronze
Werkstoffgüte Anschluss 1
sonstige
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
Bronze
Werkstoffgüte Anschluss 2
sonstige
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Winkel (Fitting)
Ausführung
2-teilig
Winkel des Bogens
90 °
Radius des Bogens
20 mm
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 15
Rohraußendurchmesser Anschluss 1
20 mm
Anschluss 1
Klemmanschluss
Nenndurchmesser Anschluss 2
sonstige
Rohraußendurchmesser Anschluss 2
20 mm
Anschluss 2
Klemmanschluss
Hauptfarbe Fitting
Bronze
Material Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Stoßnocken
Nein
Zugfest
Ja
Länge
70 mm
Länge Anschluss 1
70 mm
Arbeitslänge Anschluss 1
20 mm
Länge Anschluss 2
70 mm
Arbeitslänge Anschluss 2
20 mm
Schlüsselweite
41 mm
Mediumtemperatur (Dauerbetrieb)
-15 - 95 °C
Max. Arbeitsdruck bei 20 °C
16 bar
Max. Betriebsdruck bei max. Mediumtemperatur
16 bar
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
