Viega Bogen Sanpress Inox G XL 0226.1XL in 64,0mm Edelstahl
Ürün numarası
77119234926
Seri numarası
578299
Sipariş kodu
SPIGB45IA64XL
Model
0226.1XL
montaj zamanı (Bürgerle)
14 dakika
Gümrük tarife numarası
73072980

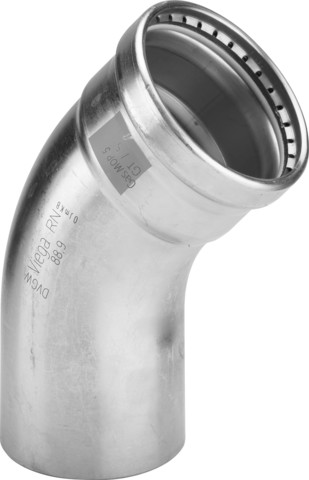

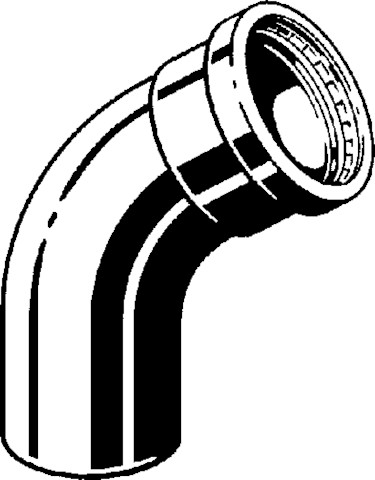

Viega Sanpress Inox G XL-Bogen 45° mit SC-Contur Stahl nichtrostend, Modell 0226.1XL d: 64,0
Tanim
Sanpress Inox G XL-Bogen 45°mit SC-Contur- Stahl nichtrostend- Einsteckende, PressanschlussAusstattung Dichtelement HNBR, Schneidring, TrennringModell 0226.1XLArtikelnummer 578 299d (Rohraußendurchmesser): 64,0
Sanpress Inox G XL-Bogen 45°mit SC-Contur- Stahl nichtrostend- Einsteckende, PressanschlussAusstattung Dichtelement HNBR, Schneidring, Trennring
Es liegen keine Verwendungshinweise vor
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
rostfreier Stahl
Werkstoffgüte Anschluss 1
Edelstahl 316 (1.4401)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
rostfreier Stahl
Werkstoffgüte Anschluss 2
Edelstahl 316 (1.4401)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Bogen
Ausführung
1-teilig
Winkel des Bogens
45 °
Radius des Bogens
78 mm
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 60
Rohraußendurchmesser Anschluss 1
64 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
SC
Nenndurchmesser Anschluss 2
DN 60
Rohraußendurchmesser Anschluss 2
64 mm
Anschluss 2
Schiebeende
Hauptfarbe Fitting
Edelstahl
Material Dichtung
Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
Mit Stoßnocken
Nein
Zugfest
Ja
Länge Anschluss 1
82 mm
Arbeitslänge Anschluss 1
39 mm
Länge Anschluss 2
82 mm
Arbeitslänge Anschluss 2
39 mm
Mediumtemperatur (Dauerbetrieb)
-20 - 70 °C
Max. Arbeitsdruck bei 20 °C
5 bar
Max. Betriebsdruck bei max. Mediumtemperatur
5 bar
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
Gastec QA Prüfung
Ja
