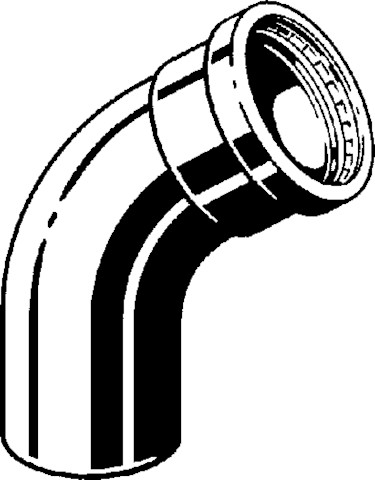

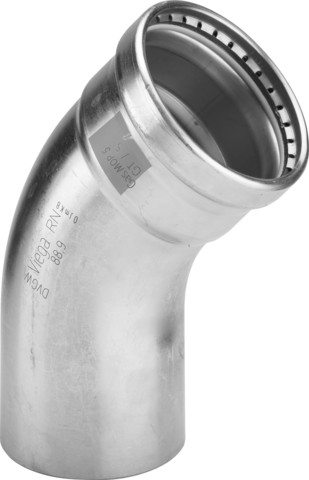

Viega Bogen Sanpress Inox G XL 0226.1XL in 108,0mm Edelstahl
Ürün numarası
77119234932
Seri numarası
578329
Sipariş kodu
SPIGB45IA108XL
Model
0226.1XL
montaj zamanı (Bürgerle)
22 dakika
Gümrük tarife numarası
73072980
Viega Sanpress Inox G XL-Bogen 45° mit SC-Contur Stahl nichtrostend, Modell 0226.1XL d: 108,0
Tanim
Sanpress Inox G XL-Bogen 45°mit SC-Contur- Stahl nichtrostend- Einsteckende, PressanschlussAusstattung Dichtelement HNBR, Schneidring, TrennringModell 0226.1XLArtikelnummer 578 329d (Rohraußendurchmesser): 108,0
Sanpress Inox G XL-Bogen 45°mit SC-Contur- Stahl nichtrostend- Einsteckende, PressanschlussAusstattung Dichtelement HNBR, Schneidring, Trennring
Es liegen keine Verwendungshinweise vor
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
rostfreier Stahl
Werkstoffgüte Anschluss 1
Edelstahl 316 (1.4401)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
rostfreier Stahl
Werkstoffgüte Anschluss 2
Edelstahl 316 (1.4401)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Bogen
Ausführung
1-teilig
Winkel des Bogens
45 °
Radius des Bogens
122 mm
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 100
Rohraußendurchmesser Anschluss 1
108 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
SC
Nenndurchmesser Anschluss 2
DN 100
Rohraußendurchmesser Anschluss 2
108 mm
Anschluss 2
Schiebeende
Hauptfarbe Fitting
Edelstahl
Material Dichtung
Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
Mit Stoßnocken
Nein
Zugfest
Ja
Länge Anschluss 1
121 mm
Arbeitslänge Anschluss 1
61 mm
Länge Anschluss 2
119 mm
Arbeitslänge Anschluss 2
61 mm
Mediumtemperatur (Dauerbetrieb)
-20 - 70 °C
Max. Arbeitsdruck bei 20 °C
5 bar
Max. Betriebsdruck bei max. Mediumtemperatur
5 bar
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
Gastec QA Prüfung
Ja
