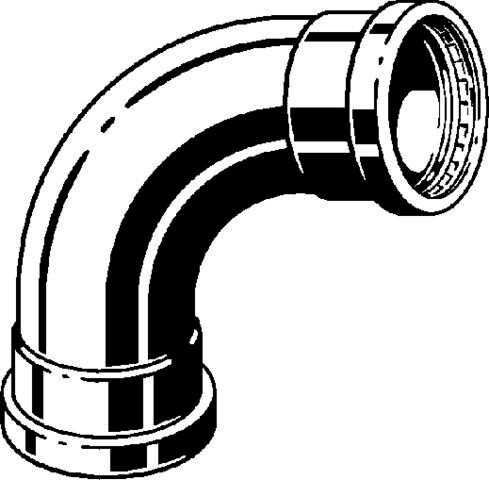

Viega Bogen Sanpress Inox G XL 0216XL in 76,1mm Edelstahl
Ürün numarası
77119234902
Seri numarası
577483
Sipariş kodu
SPIGB9076XL
Model
0216XL
montaj zamanı (Bürgerle)
18 dakika
Gümrük tarife numarası
73072980
Viega Sanpress Inox G XL-Bogen 90° mit SC-Contur Stahl nichtrostend, Modell 0216XL d: 76,1
Tanim
Sanpress Inox G XL-Bogen 90°mit SC-Contur- Stahl nichtrostend- PressanschlüsseAusstattung Dichtelemente HNBR, Schneidringe, TrennringeModell 0216XLArtikelnummer 577 483d (Rohraußendurchmesser): 76,1
Sanpress Inox G XL-Bogen 90°mit SC-Contur- Stahl nichtrostend- PressanschlüsseAusstattung Dichtelemente HNBR, Schneidringe, Trennringe
Es liegen keine Verwendungshinweise vor
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
rostfreier Stahl
Werkstoffgüte Anschluss 1
Edelstahl 316 (1.4401)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
rostfreier Stahl
Werkstoffgüte Anschluss 2
Edelstahl 316 (1.4401)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Bogen
Ausführung
1-teilig
Winkel des Bogens
90 °
Radius des Bogens
99 mm
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 65
Rohraußendurchmesser Anschluss 1
76,1 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
SC
Nenndurchmesser Anschluss 2
DN 65
Rohraußendurchmesser Anschluss 2
76,1 mm
Anschluss 2
Pressmuffe
Konturcode Verbindung 2
SC
Hauptfarbe Fitting
Edelstahl
Material Dichtung
Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
Mit Stoßnocken
Nein
Zugfest
Ja
Länge
149 mm
Länge Anschluss 1
149 mm
Arbeitslänge Anschluss 1
99 mm
Länge Anschluss 2
149 mm
Arbeitslänge Anschluss 2
99 mm
Mediumtemperatur (Dauerbetrieb)
-20 - 70 °C
Max. Arbeitsdruck bei 20 °C
5 bar
Max. Betriebsdruck bei max. Mediumtemperatur
5 bar
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
Gastec QA Prüfung
Ja
