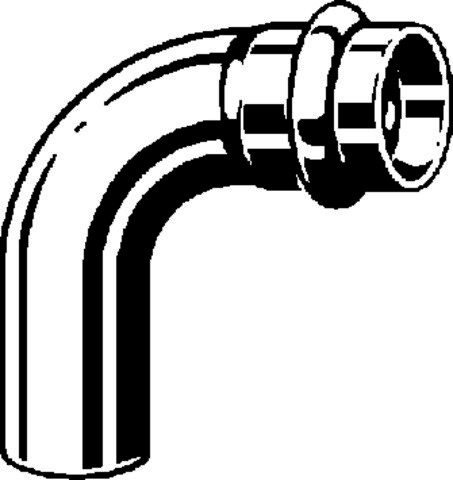

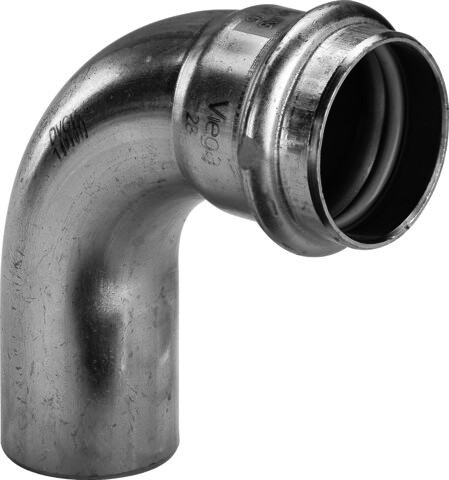

Viega Bogen 90 Grad SC Sanpress Inox G 0216.1 für Gas in 15mm Edelstahl
Ürün numarası
77119234682
Seri numarası
486051
Sipariş kodu
SPIGB90IA15
Model
0216.1
montaj zamanı (Bürgerle)
4 dakika
Gümrük tarife numarası
73072980
Viega Sanpress Inox G-Bogen 90° mit SC-Contur Stahl nichtrostend, Modell 0216.1 d: 15
Tanim
Sanpress Inox G-Bogen 90°mit SC-Contur- Stahl nichtrostend- Einsteckende, PressanschlussAusstattung Dichtelement HNBRModell 0216.1Artikelnummer 486 051d (Rohraußendurchmesser): 15
Sanpress Inox G-Bogen 90°mit SC-Contur- Stahl nichtrostend- Einsteckende, PressanschlussAusstattung Dichtelement HNBR
Es liegen keine Verwendungshinweise vor
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
rostfreier Stahl
Werkstoffgüte Anschluss 1
Edelstahl 316 (1.4401)
Oberflächenschutz Anschluss 1
unbehandelt
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
rostfreier Stahl
Werkstoffgüte Anschluss 2
Edelstahl 316 (1.4401)
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
Bogen
Ausführung
1-teilig
Winkel des Bogens
90 °
Radius des Bogens
16 mm
Reduzierend
Nein
Exzentrisch
Nein
Systemgebunden
Ja
Nenndurchmesser Anschluss 1
DN 12
Rohraußendurchmesser Anschluss 1
15 mm
Anschluss 1
Pressmuffe
Konturcode Verbindung 1
SC
Nenndurchmesser Anschluss 2
DN 12
Rohraußendurchmesser Anschluss 2
15 mm
Anschluss 2
Pressmuffe
Konturcode Verbindung 2
SC
Hauptfarbe Fitting
Edelstahl
Material Dichtung
Hydrierter Acrylnitrilbutadien-Kautschuk (HNBR)
Mit Stoßnocken
Nein
Zugfest
Ja
Länge Anschluss 1
38 mm
Arbeitslänge Anschluss 1
16 mm
Länge Anschluss 2
40 mm
Arbeitslänge Anschluss 2
16 mm
Mediumtemperatur (Dauerbetrieb)
-20 - 70 °C
Max. Arbeitsdruck bei 20 °C
5 bar
Max. Betriebsdruck bei max. Mediumtemperatur
5 bar
Mit thermischer Isolierung
Nein
Mit Dichtungsmaterial
Ja
Verschlossen
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
ULC-Qualitätskennzeichen
Nein
