SYR Rotguss-Unterputzdruckminderer SYRomat 309, DN 20
Ürün numarası
99900922941
Seri numarası
0309.20.000
Sipariş kodu
SYR030920000
montaj zamanı (Bürgerle)
20 dakika
Gümrük tarife numarası
84811099

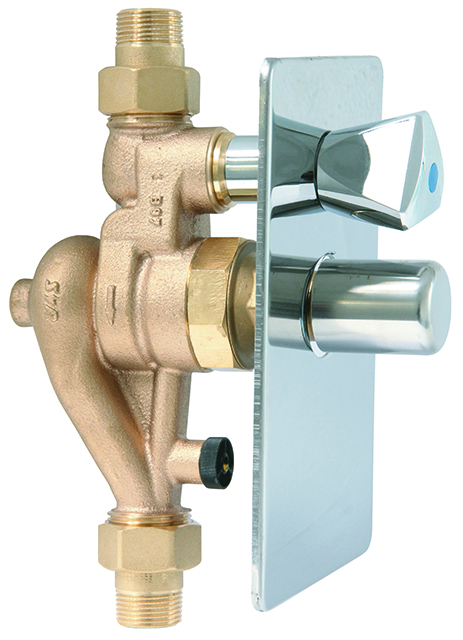

SYR Unterputzdruckminderer SYRomat 309, DN 20, Gehäuse aus Rotguss, mit Abdeckplatte aus hochglanzpoliertem Stahl
Tanim
Der Unterputzdruckminderer SYRomat 309 wird nach DIN 1988 vorwiegend im Hochbau bei Anlagen mit dezentraler Druckreduzierung eingesetzt. Er ist im Geltungsbereich der DIN 4109 - Schallschutz im Hochbau - voll einsetzbar. Durch die Ausführung als Kombinationsarmatur aus Absperrventil und Druckminderer wird ein erheblicher Rationalisierungsvorteil in der Montage erreicht.

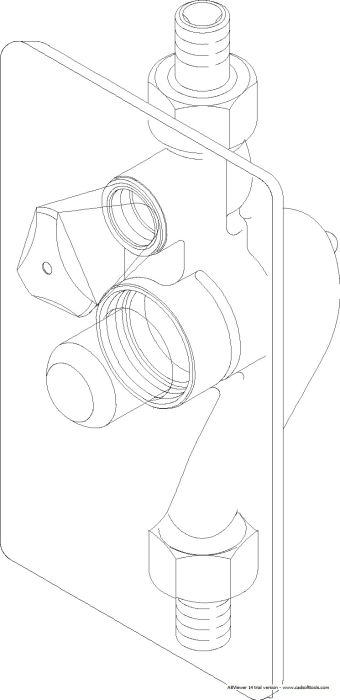

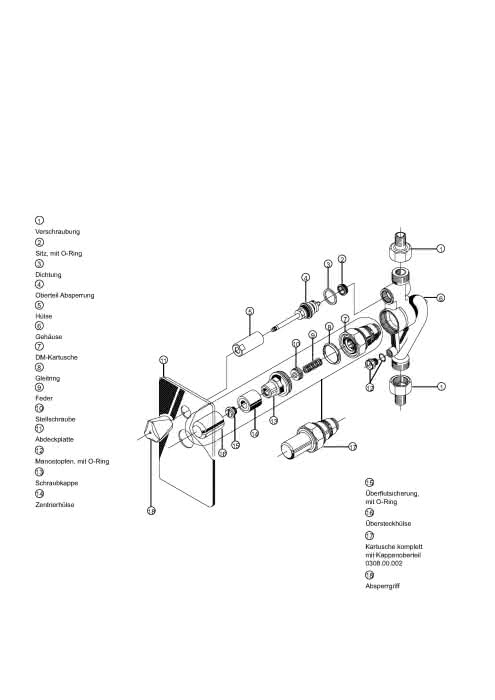

Der SYRomat 309 besteht aus Unterputz-Absperrventil mit Trecorn-Griff, Druckminderer und Abdeckplatte. Das Druckminderer-Funktionsteil ist ohne Ausbau der Armatur austauschbar. Die Lieferung erfolgt in einer Hartschaumverpackung, die gleichzeitig als Wärme- und Schallisolierung und als Einbauhilfe dient.
Technische Daten:
max. Eingangsdruck: 16 bar
Ausgangsdruck: 1,5 - 6 bar (Werkseinstellung: 4 bar)
max. Betriebstemperatur: 70C (kurzzeitig 90C)
Einbaulage: beliebig
Medium: Wasser, Pressluft, neutrale, nicht klebende Flüssigkeiten, neutrale Gase
Der SYRomat 309 besteht aus Unterputz-Absperrventil mit Trecorn-Griff, Druckminderer und Abdeckplatte. Das Druckminderer-Funktionsteil ist ohne Ausbau der Armatur austauschbar. Die Lieferung erfolgt in einer Hartschaumverpackung, die gleichzeitig als Wärme- und Schallisolierung und als Einbauhilfe dient.
Technische Daten:
max. Eingangsdruck: 16 bar
Ausgangsdruck: 1,5 - 6 bar (Werkseinstellung: 4 bar)
max. Betriebstemperatur: 70C (kurzzeitig 90C)
Einbaulage: beliebig
Medium: Wasser, Pressluft, neutrale, nicht klebende Flüssigkeiten, neutrale Gase
Der Unterputzdruckminderer SYRomat 309 wird nach DIN 1988 vorwiegend im Hochbau bei Anlagen mit dezentraler Druckreduzierung eingesetzt. Er ist im Geltungsbereich der DIN 4109 - Schallschutz im Hochbau - voll einsetzbar. Durch die Ausführung als Kombinationsarmatur aus Absperrventil und Druckminderer wird ein erheblicher Rationalisierungsvorteil in der Montage erreicht.
Um Schäden zu vermeiden bzw. rechtzeitig zu erkennen, sind die Trinkwasser-Installationen und die dort eingebauten und angeschlossenen Apparate und Armaturen nach DIN EN 806-5 fristgerecht zu inspizieren und zu warten.
Außerhalb des Geltungsbereiches der europäischen Normen sind nationale Installations- und Wartungsvorschriften einzuhalten.
Außerhalb des Geltungsbereiches der europäischen Normen sind nationale Installations- und Wartungsvorschriften einzuhalten.
Druckminderer
Werkstoff des Gehäuses
Bronze
Werkstoffgüte
Bronze (Rg 5)
Oberflächenschutz
unbehandelt
Nenndurchmesser Anschluss 1
DN 20
Anschluss 1
Außengewinde (metrisch)
Nenndurchmesser Anschluss 2
DN 20
Druckstufe Artikel
PN 16
Druckstufe Flansch
sonstige
Max. Vordruck
6 bar
Reduzierter Druck
1,5 bar
Mediumtemperatur (Dauerbetrieb)
5 - 30 °C
Dichtung
Ethylen-Propylen-Dien-Kautschuk (EPDM)
Mit Manometer
Nein
Mit Siphon
Nein
Geeignet für Flüssigkeiten
Ja
Geeignet für Dampf
Nein
Geeignet für Gase
Ja
