Roth Differenzdruckregler m. WMZ-Einbau- Set senkrecht, 1135007438

Ürün numarası

54112504400

Seri numarası

1135007438

Sipariş kodu

RO1135007438

montaj zamanı (Bürgerle)

1 saat 20 dakika

Gümrük tarife numarası

90328100

Roth Differenzdruckregler mit Wärmemengenzähler-Einbau-Set senkrecht

Bu ürünü hangi arama terimi altında arardınız?

Çıktı

1 Stück

Tanim

Genel

Kullanım Talimatı

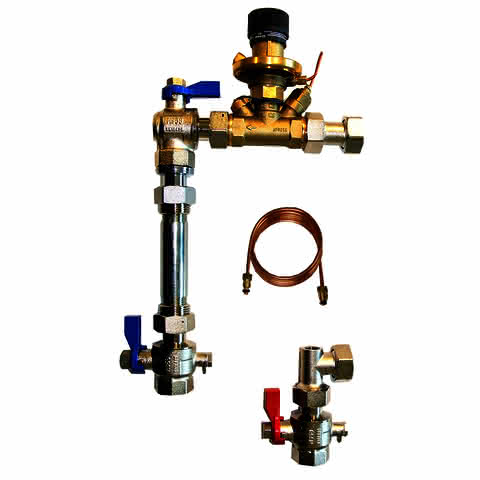

Heizkreisverteiler-Anschlusseinheit mit integriertem Oventrop Differenzdruckregler, 3 Absperrhähnen und einer Vorrichtung für den Einbau eines Wärmemengenzählers.
Der Oventrop Differenzdruckregler Hycocon DTZ, Dimension DN20, sitzt platzsparend im Rücklauf und ermöglicht für den hydraulischen Abgleich eine stufenlose Sollwerteinstellung von 50 - 300 mbar für konstante Druckverhältnisse am Roth Heizkreisverteiler. Der Regler lässt sich einfach bedienen und gut ablesen.

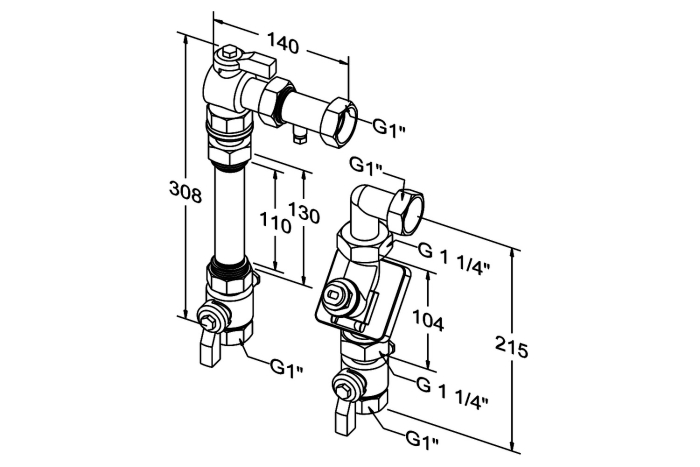

Für den Einbau des Wärmemengenzählers besitzt die Anschlusseinheit ein Passstück 130 mm 1" und 110 mm 3/4", sowie zwei Kugelhähne mit Aufnahme für je einen direkt eintauchenden Temperaturfühler.
Bei der Montage an den Roth Heizkreisveteiler 1" ist die Position der Verteilerstämme zu tauschen, sodass der Rücklaufstamm oben und der Vorlaufstamm unten angeordnet ist.
Schnittstelle Temperaturfühler: M 10 x 1 AG, max. 6 mm, direkt eintauchend.
Schnittstelle Temperaturfühler: M 10x1" AG, max. 6 mm, direkt eintauchend.
Verpackungseinheit: 1 Stück
