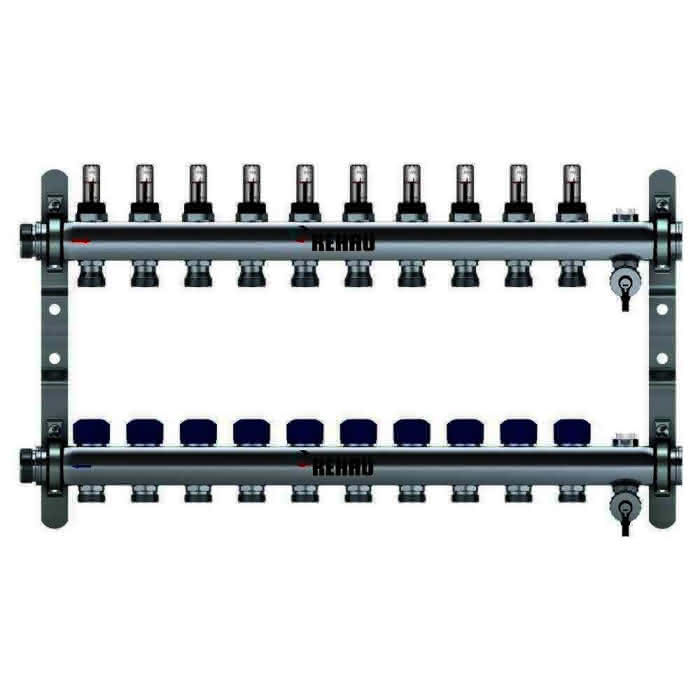

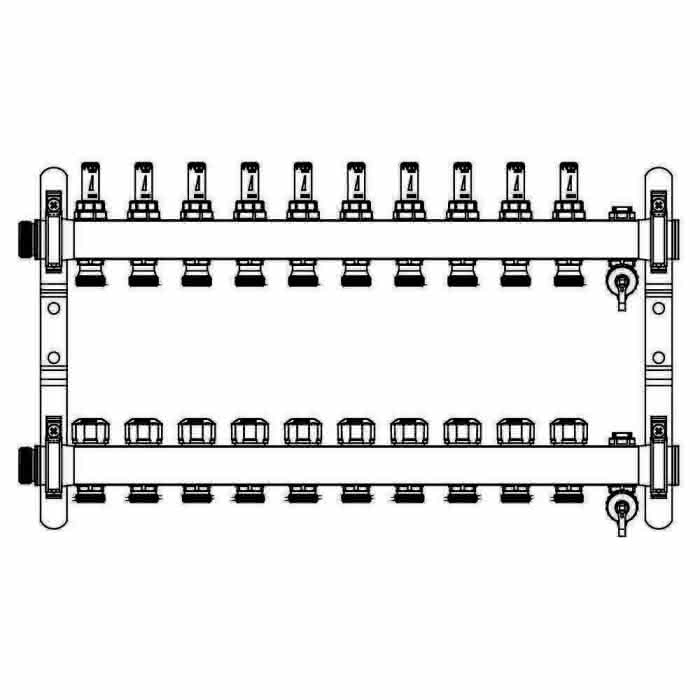

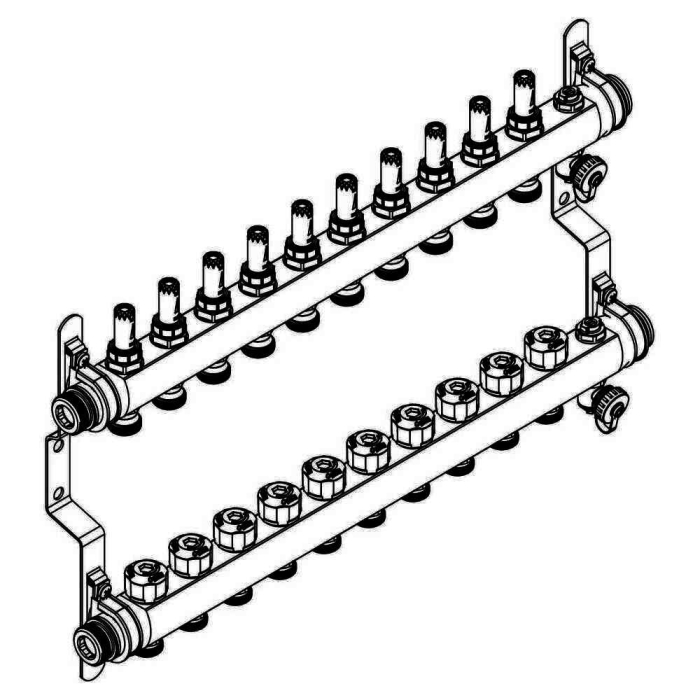

REHAU Verteiler HKV-D Easyflow Edelstahl 10 Kreise,mit Durchflussanzeige min/max

REHAU Verteiler HKV-D Easyflow Edelstahl
10 Kreise,mit Durchflussanzeige min/max
Als Verteiler und Sammler zur Anbindung
der einzelnen Heiz- bzw.
Kühlkreise, vormontiert auf
schallgedämmten Konsolen nach DIN 4109
zur
Montage im REHAU Verteilerschrank oder
direkt an der Wand.
Eigenschaften:
Verteilerrohr im Vorlauf mit
integrierten Durchflussindikatoren
(MFI),
Anzeige eines Durchflusses in
Abhängigkeit des voreingestellten
Massenstroms, zur Absperrung der
einzelnen Heiz-/Kühlkreise nach DIN EN
1264-4/DIN EN ISO 11855-5.
Sammlerrohr im Rücklauf mit
integrierten Easyflow-Regulierventilen
M
30x1,5 zur direkten Einstellung der
gewünschten Durchflussmenge und
Aufnahme von REHAU Stellantrieben. Das
Easyflow-Regulierventil führt
permanent selbstständig einen
automatischen hydraulischen Abgleich
durch. Arbeitsbereich der
Regulierventile 20 kPa bis 60 kPa.
Lieferform:
Kartonverpackt, Dichtheit geprüft,
manueller Entlüfter und drehbarer
Füll- und Entleerungshahn im
Lieferumfang enthalten. Kugelhahn-Set
muss
separat bestellt werden.

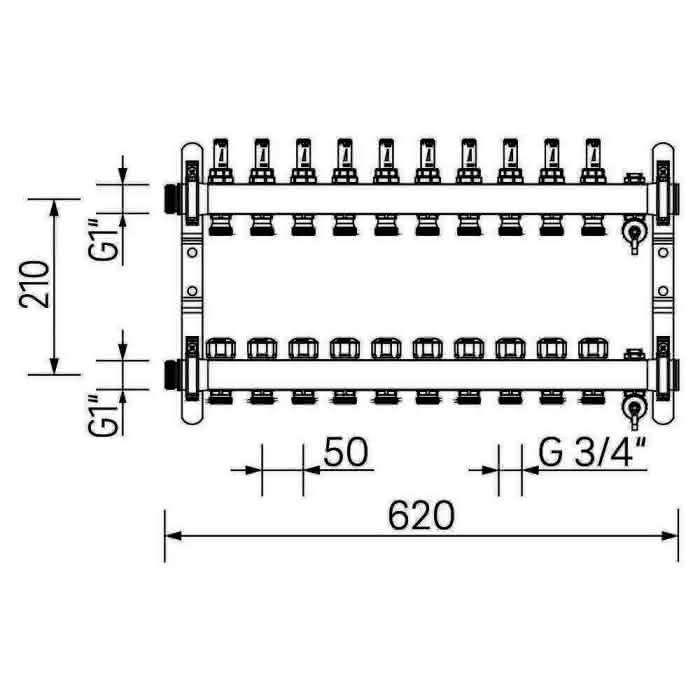

Verteilerabgänge:10
Baulänge gesamt:620,0000 mm
Mittenabstand V/R:210,0000 mm
Mittenabstand Wand:VL 40MM/RL 66MM
Tiefe gesamt:91,0000 mm
Mittenabstand HK:50 MM
Max. Dauerbetriebsdruck:6 BAR/80 GRAD C
Max. Dauerbetriebstemperatur:ODER 8 BAR/
Abgang HK:EUROKONUS NACH DIN EN 16313
Primärer Anschluss Verteiler:DN 25 AG FL
Werkstoff Verteiler:EDELSTAHL
Volumenstrom Regulierventil:20-340 L/H

kein Verwendungshinweis notwendig
