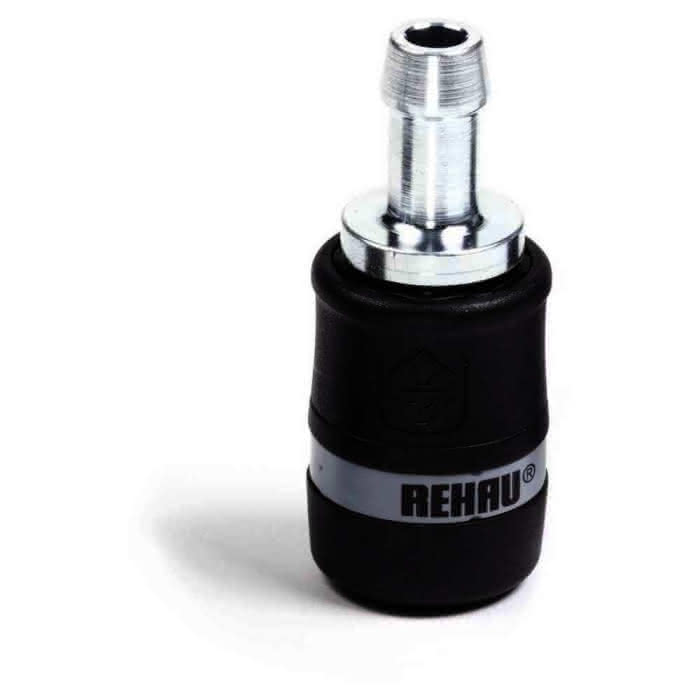

REHAU Sicherheitsschnellkupplung NP 7,2 Schlauchanschluss DN 13
Ürün numarası
99902014537
Seri numarası
12496971001
Sipariş kodu
REH12496971001
Gümrük tarife numarası
84818099
REHAU Sicherheitsschnellkupplung NP 7,2 Schlauchanschluss DN 13
Tanim
REHAU Sicherheitsschnellkupplung NP 7,2
Schlauchanschluss DN 13
Anwendung:
- zum sicheren Kuppeln und Verschließen von Druckluftleitungen bei gleichzeitigem Verhindern des Peitschenhiebeffektes
Eigenschaft:
- mit Kunststoffgehäuse und schwarzen und grauen Kennzeichnungsring
- Betriebsdruck: 2 - 16 bar
- Betriebstemperaturbereich: -15 °C bis +70 °C
- Durchfluss: 1470 l/min bei 6 bar und delta p = 0,6 bar
- Nippelprofil: NP 7.2
Schlauchanschluss DN 13
Anwendung:
- zum sicheren Kuppeln und Verschließen von Druckluftleitungen bei gleichzeitigem Verhindern des Peitschenhiebeffektes
Eigenschaft:
- mit Kunststoffgehäuse und schwarzen und grauen Kennzeichnungsring
- Betriebsdruck: 2 - 16 bar
- Betriebstemperaturbereich: -15 °C bis +70 °C
- Durchfluss: 1470 l/min bei 6 bar und delta p = 0,6 bar
- Nippelprofil: NP 7.2
REHAU Sicherheitsschnellkupplung NP 7,2
Schlauchanschluss DN 13
mit Kunststoffgehäuse, schwarz und
grauen Kennzeichnungsring für Druck-
luft zum sicheren Kuppeln und ver-
schließen von Druckluftleitugen bei
gleichzeitigen Verhindern des Peitschen-
hiebeffektes.
Durchfluss: 1470 l/min bei 6 bar und
delta p = 0,6 bar
Nippelprofil: NP 7,2
Betriebsdruck: 2-16 bar
Betriebstemperatur:
-15 Grad Celcius bis +70 Grad Celcius
Sicherheitsstandard: ISO 4414 und DIN
EN 983
Kompatibel mit:
Rectus Serie 25/26
CEJN Serie 320/342/343
Lüdecke KE
Prevost ESG

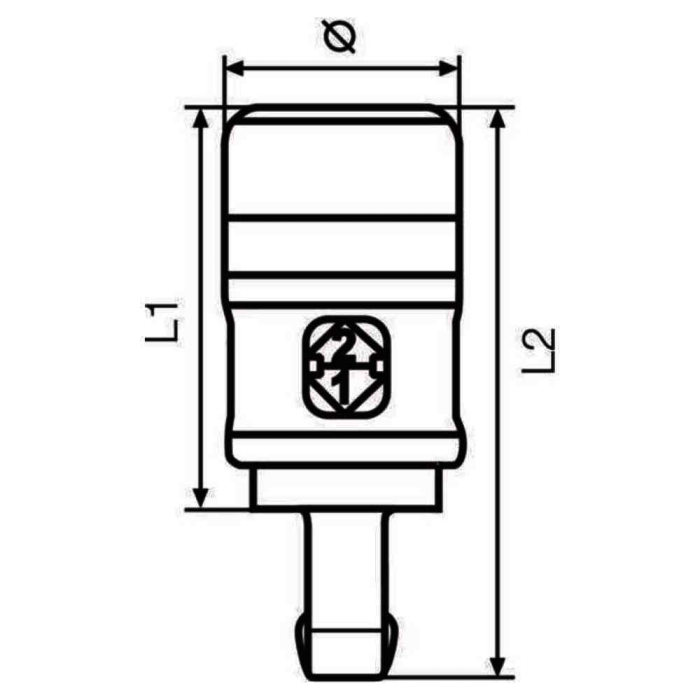

L1:49,0000 mm
L2:83,0000 mm
Schlauchanschluss DN 13
mit Kunststoffgehäuse, schwarz und
grauen Kennzeichnungsring für Druck-
luft zum sicheren Kuppeln und ver-
schließen von Druckluftleitugen bei
gleichzeitigen Verhindern des Peitschen-
hiebeffektes.
Durchfluss: 1470 l/min bei 6 bar und
delta p = 0,6 bar
Nippelprofil: NP 7,2
Betriebsdruck: 2-16 bar
Betriebstemperatur:
-15 Grad Celcius bis +70 Grad Celcius
Sicherheitsstandard: ISO 4414 und DIN
EN 983
Kompatibel mit:
Rectus Serie 25/26
CEJN Serie 320/342/343
Lüdecke KE
Prevost ESG
L1:49,0000 mm
L2:83,0000 mm
kein Verwendungshinweis notwendig
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
sonstige
Werkstoffgüte Anschluss 1
sonstige
Oberflächenschutz Anschluss 1
sonstige
Oberflächenbehandlung Anschluss 1
unbehandelt
Werkstoff des Anschlusses 2
sonstige
Werkstoffgüte Anschluss 2
sonstige
Oberflächenschutz Anschluss 2
unbehandelt
Oberflächenbehandlung Anschluss 2
unbehandelt
Form
gerade
Ausführung
1-teilig
Winkel des Bogens
180 °
Reduzierend
Ja
Exzentrisch
Nein
Systemgebunden
Ja
Rohraußendurchmesser Anschluss 1
32 mm
Rohraußendurchmesser Anschluss 2
13 mm
Anschluss 2
Einsteck (Push-Fitting)
Hauptfarbe Fitting
schwarz
Mit Stoßnocken
Ja
Mediumtemperatur (Dauerbetrieb)
-15 - 70 °C
Mit thermischer Isolierung
Nein
Mit Verbindungsanzeige
Nein
Mit Entleerungsventil
Nein
Mit Entlüfter
Nein
