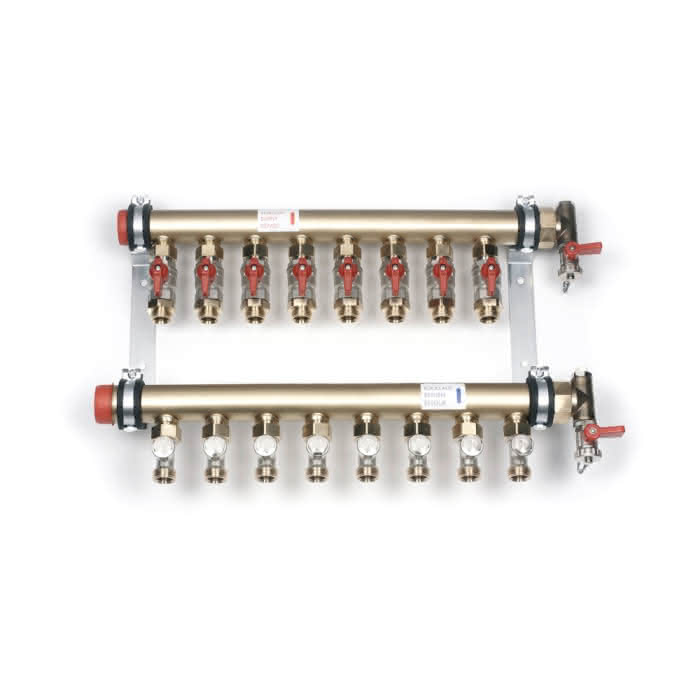

REHAU Industrieverteiler IM 32 Messing 12 Kreise, Eurokonus
Ürün numarası
54740221200
Seri numarası
12467091001
Sipariş kodu
REH246709
Gümrük tarife numarası
84818039
REHAU Industrieverteiler IM 32 Messing 12 Kreise, Eurokonus
Tanim
REHAU Industrieverteiler IM 32 Messing
12 Kreise, Eurokonus
Anwendung:
- als Verteiler und Sammler zur Anbindung der einzelnen Heiz- bzw. Kühlkreise
Eigenschaft:
- Verteilerrohr im Vorlauf mit angehängten Kugelhähnen zur Absperrung des Volumenstroms
- Sammlerrohr im Rücklauf mit angehängten Rücklaufverschraubungen mit Bauschutzkappe zur Einstellung des Volumenstroms der einzelnen Heiz-/Kühlkreise nach DIN EN 1264-4
- Abgang HK: Eurokonus nach EN 16313
- primärer Anschluss Verteiler: DN 32 AG flachdichtend
- vormontiert auf schallgedämmten Konsolen nach DIN 4109 zur Montage im REHAU Verteilerschrank oder direkt an der Wand
Bestandteil:
- manueller Entlüfter
- drehbarer Füll- und Entleerungshahn
Material:
- Messing
12 Kreise, Eurokonus
Anwendung:
- als Verteiler und Sammler zur Anbindung der einzelnen Heiz- bzw. Kühlkreise
Eigenschaft:
- Verteilerrohr im Vorlauf mit angehängten Kugelhähnen zur Absperrung des Volumenstroms
- Sammlerrohr im Rücklauf mit angehängten Rücklaufverschraubungen mit Bauschutzkappe zur Einstellung des Volumenstroms der einzelnen Heiz-/Kühlkreise nach DIN EN 1264-4
- Abgang HK: Eurokonus nach EN 16313
- primärer Anschluss Verteiler: DN 32 AG flachdichtend
- vormontiert auf schallgedämmten Konsolen nach DIN 4109 zur Montage im REHAU Verteilerschrank oder direkt an der Wand
Bestandteil:
- manueller Entlüfter
- drehbarer Füll- und Entleerungshahn
Material:
- Messing
REHAU Industrieverteiler IM 32 Messing
12 Kreise, Eurokonus
als Verteiler und Sammler zur Anbindung
der einzelnen Heiz- bzw.
Kühlkreise,
Werkstoff: Verteiler/Sammler aus
Messing MS 63, Konsolen Stahl verzinkt
Eigenschaften: NW DN 32, schallgedämmte
Verteilerkonsolen zur Montage im
REHAU Verteilerschrank oder an der
Wand, Verteilerendstücke mit
Entlüftung und KFE-Hahn zur Entleerung
vormontiert, Anbindeleitung von
rechts oder links möglich,
Heizkreisanschluss G 3/4 Eurokonus mit
einem
jeweiligen Mittenabstand von 55 mm,
Heizkreisverteiler auf
Konsolen vormontiert und druckgeprüft
Verteilerrohr mit angehängten
Kugelhähnen zur Absperrung der
einzelnen Heiz- bzw. Kühlkreise
Sammlerrohr mit angehängten
Feinregulierventilen zur Absperrung und
unabhängig von der Absperrung
arbeitender Voreinstellung
Verteilerabgänge:12

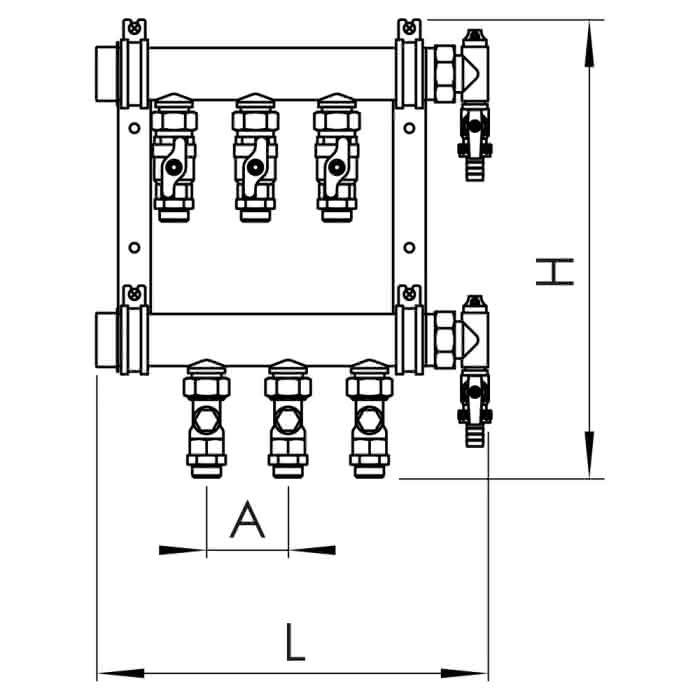

Baulänge gesamt:770,0000 mm

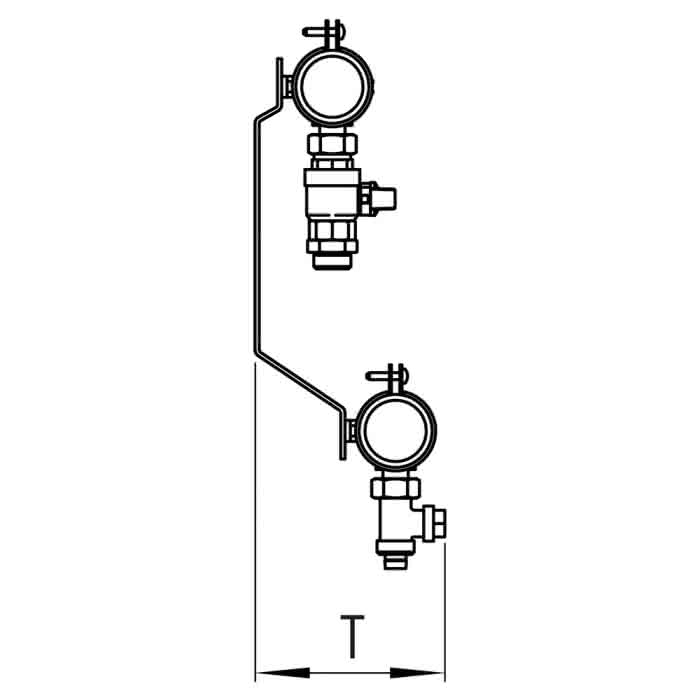

Bautiefe:135,0000 mm
Mittenabstand V/R:210,0000 mm
Mittenabst. Wand VL:55,0000 mm
Bauhöhe:385,0000 mm
Mittenabst. Wand RL:100,0000 mm
Tiefe gesamt:135,0000 mm
Mittenabstand HK:55 MM
Max. Dauerbetriebsdruck:10 BAR
Max. Dauerbetriebstemperatur:80 GRADC
Abgang HK:EUROKONUS NACH DIN EN 16313
Primärer Anschluss Verteiler:DN 32 AG FL
Werkstoff Verteiler:MESSING
12 Kreise, Eurokonus
als Verteiler und Sammler zur Anbindung
der einzelnen Heiz- bzw.
Kühlkreise,
Werkstoff: Verteiler/Sammler aus
Messing MS 63, Konsolen Stahl verzinkt
Eigenschaften: NW DN 32, schallgedämmte
Verteilerkonsolen zur Montage im
REHAU Verteilerschrank oder an der
Wand, Verteilerendstücke mit
Entlüftung und KFE-Hahn zur Entleerung
vormontiert, Anbindeleitung von
rechts oder links möglich,
Heizkreisanschluss G 3/4 Eurokonus mit
einem
jeweiligen Mittenabstand von 55 mm,
Heizkreisverteiler auf
Konsolen vormontiert und druckgeprüft
Verteilerrohr mit angehängten
Kugelhähnen zur Absperrung der
einzelnen Heiz- bzw. Kühlkreise
Sammlerrohr mit angehängten
Feinregulierventilen zur Absperrung und
unabhängig von der Absperrung
arbeitender Voreinstellung
Verteilerabgänge:12
Baulänge gesamt:770,0000 mm
Bautiefe:135,0000 mm
Mittenabstand V/R:210,0000 mm
Mittenabst. Wand VL:55,0000 mm
Bauhöhe:385,0000 mm
Mittenabst. Wand RL:100,0000 mm
Tiefe gesamt:135,0000 mm
Mittenabstand HK:55 MM
Max. Dauerbetriebsdruck:10 BAR
Max. Dauerbetriebstemperatur:80 GRADC
Abgang HK:EUROKONUS NACH DIN EN 16313
Primärer Anschluss Verteiler:DN 32 AG FL
Werkstoff Verteiler:MESSING
kein Verwendungshinweis notwendig
Verteiler für hydraulischen Heiz-/Kühlkreislauf
Geeignet für Kühlen
Ja
Werkstoff
Messing
Primäreranschluss
Außengewinde (metrisch)
Nenndurchmesser Primäreranschluss
1 Zoll (25)
Rohraußendurchmesser Primäreranschluss
32 mm
Mediumtemperatur (Dauerbetrieb)
5 - 75 °C
Max. Arbeitsdruck
6 bar
Mit Mischventil
Ja
Erweiterbar
Ja
Max. Anzahl zusätzlicher Heizkreise
0
Mit Entlüftung
Ja
Mit Manometer
Nein
Anzahl der Gruppen sekundär
12
Sekundäreranschluss
Eurokonus nach EN 16313
Verschließbare Heizkreise
Ja
Tiefe
135 mm
