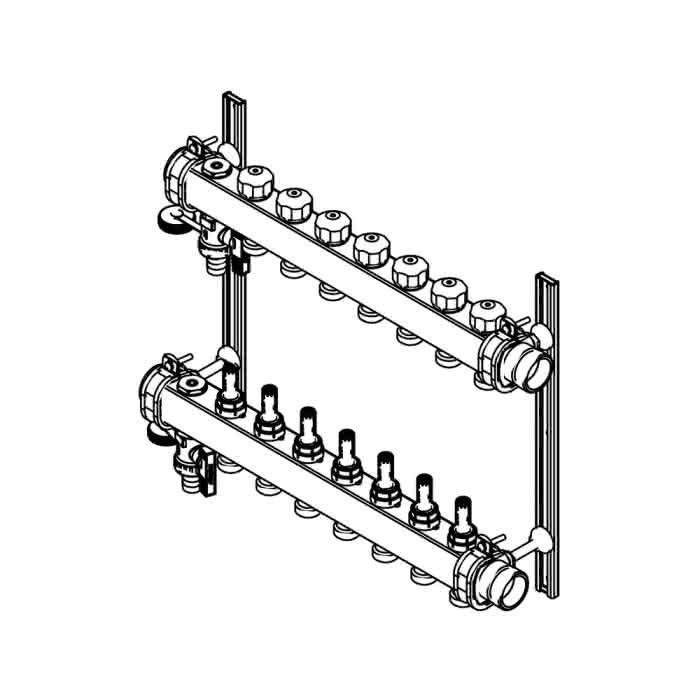

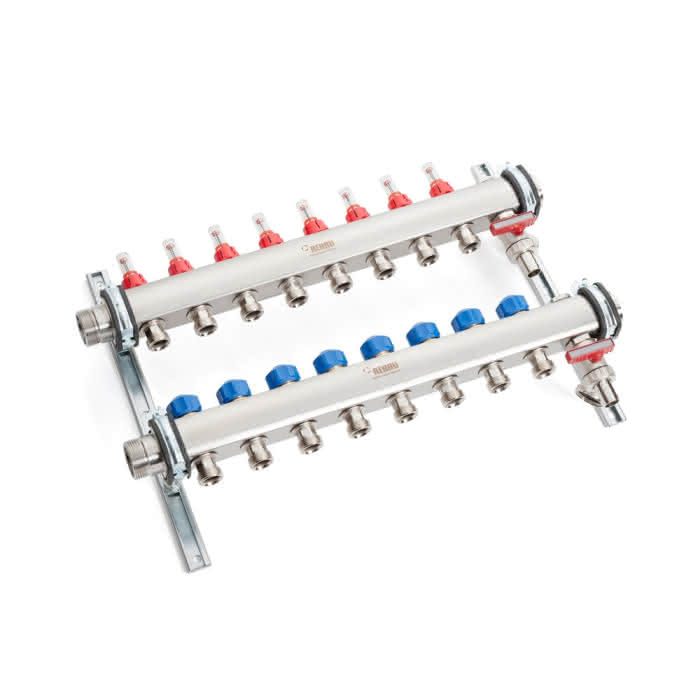

RAUTHERM Industrieverteiler IM-D S 32 10 Kreise

RAUTHERM Industrieverteiler IM-D S 32
10 Kreise
als Industrieverteiler und Sammler zur
Anbindung der einzelnen Heiz-
bzw. Kühlkreise.
Werkstoff: Edelstahlspezialprofil
1.4301, Konsole Stahl verzinkt.
Einseitig Anschlussgewinde G 1 1/4 AG,
flachdichtend.
Einseitig Spezialstopfen.
Eigenschaften: schallgedämmte
Verteilerkonsolen zur Montage im
REHAU-Verteilerschrank oder an der
Wand.
Im Vorlaufbalken: voreinstellbare,
absperrbare Durchflussmengenmesser
mit Anzeigebereich 0-8 l/min nach DIN
EN 1264-4, mit Memoryring zur
Visualisierung der
Durchflussmengenmesser, integrierter
Entlüfter, Füll-
/Entleerungshahn mit Anschlussgewinde G
3/4 für Schlauchanschluss.
Im Rücklaufbalken: Ventileinsätze mit
Anschlussgewinde M30 x 1,5, mit
Bauschutzkappe, integrierter Entlüfter-
Füll- /Entleerungshahn, mit
Anschlussgewinde G 3/4 für
Schlauchanschluss.
Heizkreisanschluss G 3/4 Eurokonus nach
DIN EN 16313 mit einem
jeweiligen Mitten-Abstand von 55 mm.
Haltekonsole aus verzinktem Stahl mit
schallgedämmten Schellen.
Industrieverteiler vormontiert und
druckgeprüft.
Höhe gesamt:385,0000 mm
Verteilerabgänge:10
Baulänge gesamt:695,0000 mm
Bautiefe:126,0000 mm
Mittenabstand V/R:250,0000 mm
Mittenabst. Wand VL:60,0000 mm
Mittenabst. Wand RL:95,0000 mm
Tiefe gesamt:126,0000 mm
Mittenabstand HK:55 MM
Max. Dauerbetriebsdruck:6 BAR
Max. Dauerbetriebstemperatur:70 GRADC
Abgang HK:EUROKONUS NACH DIN EN 16313
Primärer Anschluss Verteiler:DN 32 AG FL
Werkstoff Verteiler:EDELSTAHL
Anzeigebereich DFM:0 - 8 L/MIN

kein Verwendungshinweis notwendig
