PAM GLOBAL TYRODUR Rohrschelle 5-E M8/10 Spannbereich: 108-112mm f DN 100
Ürün numarası
99903193800
Seri numarası
235074
Gümrük tarife numarası
73269060
PAM GLOBAL TYRODUR Rohrschelle 5-E Baureihe M8/10 Spannbereich: 108 - 112 mm für DN 100
Tanim
PAM GLOBAL TYRODUR Rohrschelle 5-E Baureihe M8/10 Spannbereich: 108 - 112 mm für DN 100 Werkstoff: Stahl, galvanzisch verzinkt, mit 6 mm Gummieinlage aus TPE zur Reduzierung der Körperschallübertragung auf den Baukörper. Verschlussschrauben M6, Anschlussgewinde M8/M10. Befestigung am Baukörper mittels Gewindebolzen oder Stockschraube und entsprechendem Dübel. Bitte beachten Sie die PAM GLOBAL Richtlinien zur Rohrbefestigung
PAM GLOBAL® TYRODUR-Befestigungssystem
für die Befestigung von PAM GLOBAL Abflussrohren aus Gusseisen (SML, KML, BML)
3 Rohrschellen-Baureihen verzinkt.
Fallrohrkonsolen und Fertigkonsolen-Sets
Trapezblechhänger
für die Befestigung von PAM GLOBAL Abflussrohren aus Gusseisen (SML, KML, BML)
3 Rohrschellen-Baureihen verzinkt.
Fallrohrkonsolen und Fertigkonsolen-Sets
Trapezblechhänger
Die Abstände der Befestigungen sollten möglichst gleichmäßig sein und eine Länge von 2 Metern nicht überschreiten. Bitte beachten Sie die Verlegerichtlinien von Pam Building Deutschland GmbH, vor allem hinsichtlich Punktlasten, Festpunkten und seitlicher Aussteifung.
Zweiteiliger Bügel, rund
Werkstoff
Stahl
Werkstoffgüte
sonstige
Oberflächenschutz
galvanisch/elektrolytisch verzinkt
Nenndurchmesser
DN 100
Rohraußendurchmesser
108 - 112 mm
Einlage
Gummi
Zulässige Nutzlast
1.600 N
Anschlussvorrichtung
Innengewinde
Anschlussmaß Anschlussvorrichtung
M8 / M10
Verschlussvorrichtung
doppelte Schraube
Geeignet für Anzahl der Röhren
1

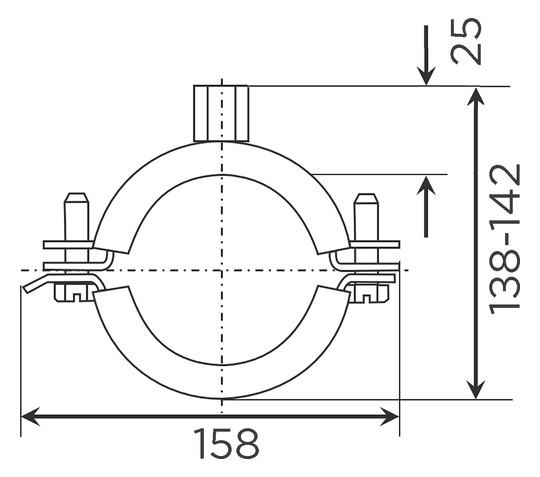

Breite
158 mm
Höhe
141 mm
Tiefe
37 mm
Geeignet für Gussrohre
Ja
