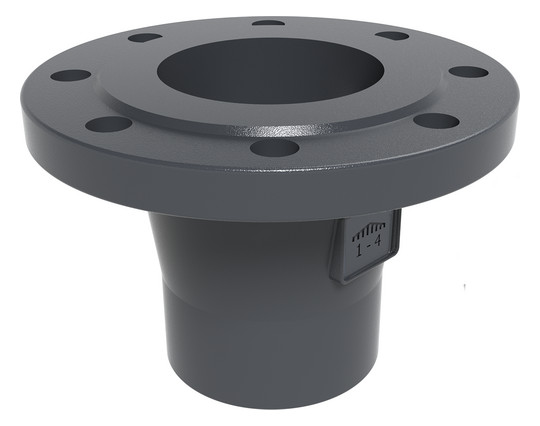

PAM GLOBAL Plus Anschlussstück mit Flansch PN 10/16 DN 125
Ürün numarası
99902985518
Seri numarası
179365
Gümrük tarife numarası
73071190
PAM GLOBAL Plus Anschlussstück mit Flansch PN 10/16 DN 125
Tanim
PAM GLOBAL Plus Anschlussstück mit Flansch PN 10/16 DN 125 PAM GLOBAL Plus Formstücke (KML): Muffenlose gusseiserne Formstücke mit Sonderbeschichtung gemäß DIN EN 877 und DIN 19522. Mit Leistungserklärung und CE-Kennzeichnung nach BauPVo. Qualitätsgeprüft
durch die "Gütegemeinschaft Entwässerungstechnik Guss e.V." und mit dem RAL-Gütesiegel der GEG versehen. Bestandteil der Haftungsübernahme-Vereinbarungen mit dem ZVSHK und dem BTGA. Formstücke aus Gusseisen mit Lamellengraphit nach DIN EN 1561, Sorte mindestens EN-GJL-150, hergestellt im Sandgussverfahren. Innen und außen phosphatiert und durch elektrostatisches Aufsprühen von Epoxidpulver und anschließendes Aufschmelzen epoxiert (300µm). Farbton grau. Brandklasse/Brandverhalten: A2-s1, d0 nichtbrennbar. Verwendung: für aggressive Abwässer, z.B. Fettleitungen von Großküchen; im Gebäude, erdverlegt oder einbetoniert. Einbau: Zum Anschluss an Flansche DN 125 PN 10/16 nach DIN EN 1092-2. Lieferung ohne Flanschdichtung und Schrauben. Benötigt werden je acht Schrauben M16.
durch die "Gütegemeinschaft Entwässerungstechnik Guss e.V." und mit dem RAL-Gütesiegel der GEG versehen. Bestandteil der Haftungsübernahme-Vereinbarungen mit dem ZVSHK und dem BTGA. Formstücke aus Gusseisen mit Lamellengraphit nach DIN EN 1561, Sorte mindestens EN-GJL-150, hergestellt im Sandgussverfahren. Innen und außen phosphatiert und durch elektrostatisches Aufsprühen von Epoxidpulver und anschließendes Aufschmelzen epoxiert (300µm). Farbton grau. Brandklasse/Brandverhalten: A2-s1, d0 nichtbrennbar. Verwendung: für aggressive Abwässer, z.B. Fettleitungen von Großküchen; im Gebäude, erdverlegt oder einbetoniert. Einbau: Zum Anschluss an Flansche DN 125 PN 10/16 nach DIN EN 1092-2. Lieferung ohne Flanschdichtung und Schrauben. Benötigt werden je acht Schrauben M16.
PAM GLOBAL® PLUS-System (KML)
Muffenlose gusseiserne Abflussrohre und Formstücke mit Sonderbeschichtung. mit Leistungserklärung und CE-Kennzeichnung nach BauPVo Typ PAM GLOBAL® PLUS.
Qualitätsgeprüft durch die "Gütegemeinschaft Entwässerungstechnik Guss e.V." und mit dem RAL-Gütesiegel der GEG versehen.
Bestandteil der Haftungsübernahme-Vereinbarungen mit dem ZVSHK und dem BTGA.
Rohre innen mit doppelter Zweikomponenten-Epoxid-Beschichtung (gesamt 250um), außen verzinkt (130 g/qm). Außenbeschichtung mit Acryllack (40um) in grauem Farbton.
Formstücke innen und außen phosphatiert und durch elektrostatisches Aufsprühen von Epoxidpulver und anschließendem Aufschmelzen epoxiert (300um). Farbton grau.
Brandklasse: A2-s1, d0 nichtbrennbar
Verlegung: Nach Pam Building Verlegevorschriften unter
Einhaltung der DIN EN 12056 bzw. DIN 1986-100
Verbindungen: PAM GLOBAL RAPID-Verbindungen mit Leistungserklärung und CE-Kennzeichnung gem. DIN EN 877
PAM GLOBAL® KONFIX-Verbindungen (zum Anschluss von Rohren aus Fremdwerkstoffen an SML).
Befestigung mit PAM GLOBAL® TYRODUR- Befestigungssystem. Alle Rohrschellen mit Gummieinlage zum Schallschutz nach DIN 4109.

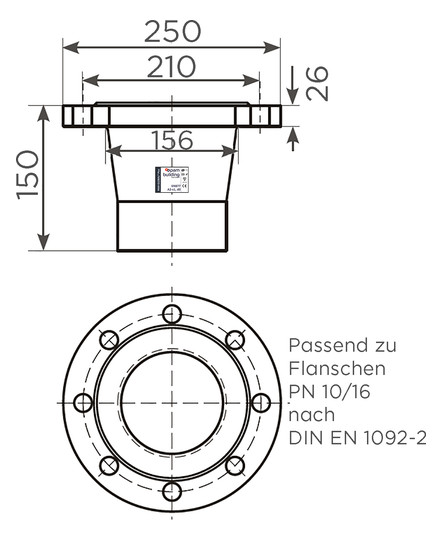

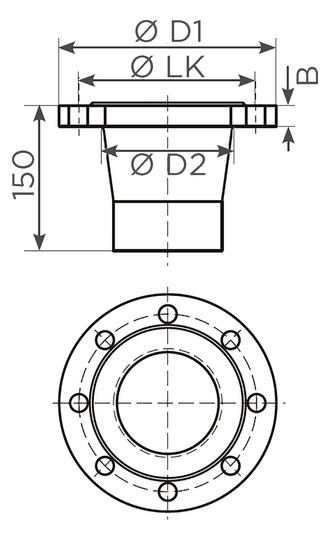

Anschlussstück mit Flansch zur Verbindung mit Flanschen PN 10/16 nach DIN EN 1092-2
Muffenlose gusseiserne Abflussrohre und Formstücke mit Sonderbeschichtung. mit Leistungserklärung und CE-Kennzeichnung nach BauPVo Typ PAM GLOBAL® PLUS.
Qualitätsgeprüft durch die "Gütegemeinschaft Entwässerungstechnik Guss e.V." und mit dem RAL-Gütesiegel der GEG versehen.
Bestandteil der Haftungsübernahme-Vereinbarungen mit dem ZVSHK und dem BTGA.
Rohre innen mit doppelter Zweikomponenten-Epoxid-Beschichtung (gesamt 250um), außen verzinkt (130 g/qm). Außenbeschichtung mit Acryllack (40um) in grauem Farbton.
Formstücke innen und außen phosphatiert und durch elektrostatisches Aufsprühen von Epoxidpulver und anschließendem Aufschmelzen epoxiert (300um). Farbton grau.
Brandklasse: A2-s1, d0 nichtbrennbar
Verlegung: Nach Pam Building Verlegevorschriften unter
Einhaltung der DIN EN 12056 bzw. DIN 1986-100
Verbindungen: PAM GLOBAL RAPID-Verbindungen mit Leistungserklärung und CE-Kennzeichnung gem. DIN EN 877
PAM GLOBAL® KONFIX-Verbindungen (zum Anschluss von Rohren aus Fremdwerkstoffen an SML).
Befestigung mit PAM GLOBAL® TYRODUR- Befestigungssystem. Alle Rohrschellen mit Gummieinlage zum Schallschutz nach DIN 4109.
Anschlussstück mit Flansch zur Verbindung mit Flanschen PN 10/16 nach DIN EN 1092-2
Zum Anschluss an Flansche DN 125 PN 10/16 nach DIN EN 1092-2. Lieferung ohne Flanschdichtung und Schrauben. Benötigt werden je acht Schrauben M16.
Fitting mit 2 Anschlüssen
Werkstoff des Anschlusses 1
Gusseisen
Werkstoffgüte Anschluss 1
sonstige
Oberflächenschutz Anschluss 1
pulverbeschichtet
Werkstoff des Anschlusses 2
Gusseisen
Werkstoffgüte Anschluss 2
sonstige
Oberflächenschutz Anschluss 2
pulverbeschichtet
Form
gerade
Exzentrisch
Ja
Rohraußendurchmesser Anschluss 1
160 mm
Wanddicke Anschluss 1
4 mm
Anschluss 1
Zapfen/Rohrende
Rohraußendurchmesser Anschluss 2
160 mm
Wanddicke Anschluss 2
4 mm
Anschluss 2
Flansch
Hauptfarbe Fitting
grau
Druckstufe Flansch
PN 16
Länge
150 mm
Mit Dichtungsmaterial
Nein
